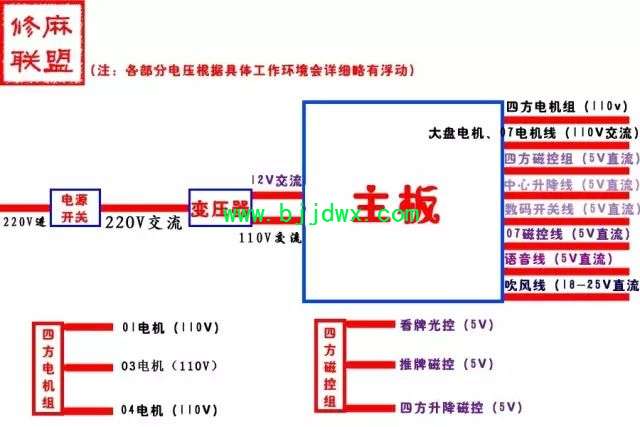

麻将机电路分析

麻将机用的是220V家庭用电

变压器

进线220V通过变压器，分别引出110V和12V两根线（或130V和13V）；

主板

主板进线：主板进线为变压器的两个出线，分别为110V和12V

主板区：110V电机区；主板电源稳压模块12V转5V直流；5V磁控区

主板出线：1.四方电机组110V；2.四方磁控组5V；3.大盘电机、07电机线110V；4.中心升降线5V；5.数码开关线5V；6.07磁控线5V；7.语音线5V；8.04吹风线（18-25V）

首先看最直观的指示灯亮不亮。

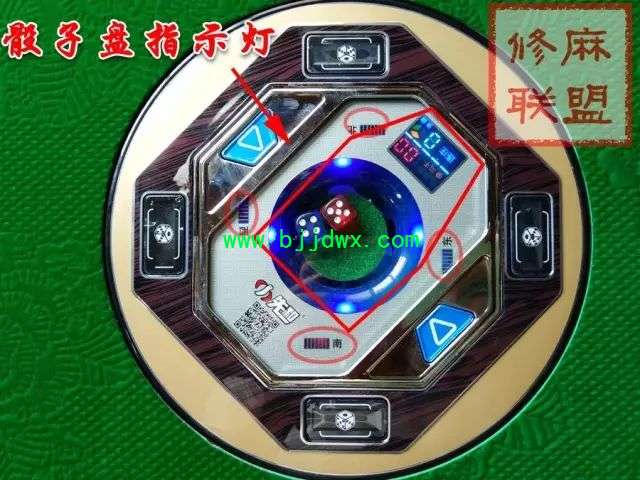

骰子盘指示灯

骰子盘指示灯不亮，再看电源指示灯和主板指示灯

主板指示灯不亮，问题出在主板以前的配件。如变压器、电源开关、保险丝

主板指示灯亮，那就是主板以后插线和配件。根据指示灯和各个电机来逐个排查

麻将机电路指示灯

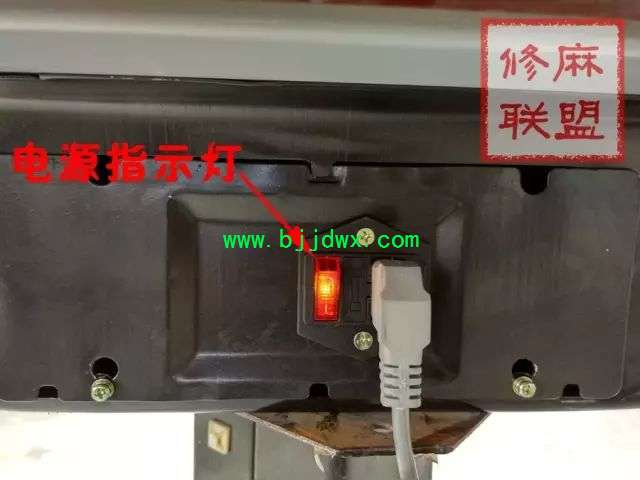

电源指示灯

电源指示灯不亮的话，电源开关、保险丝或进线问题。

骰子盘指示灯不亮，中心升降线、12V进线、骰子盘电路、主板问题

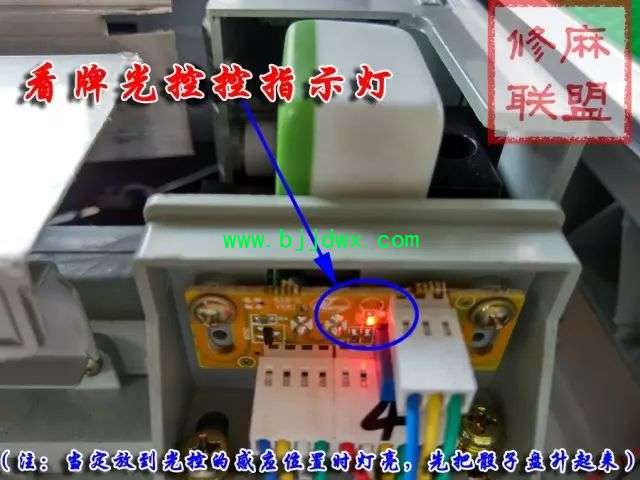

看牌光控指示灯不亮，看牌光控、插线问题

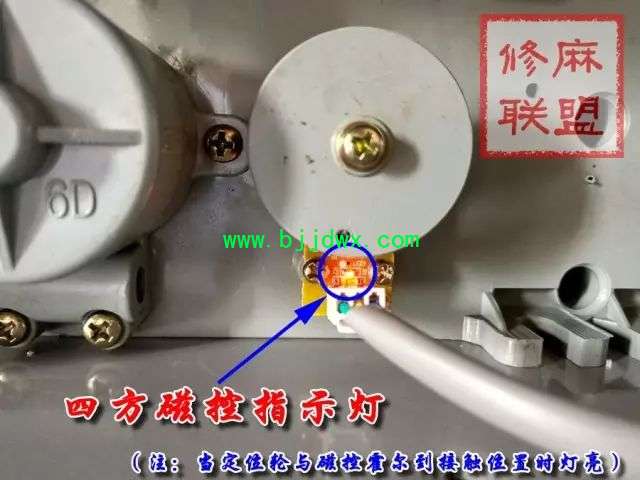

磁控指示灯不亮，磁控、插线、定位轮磁铁问题

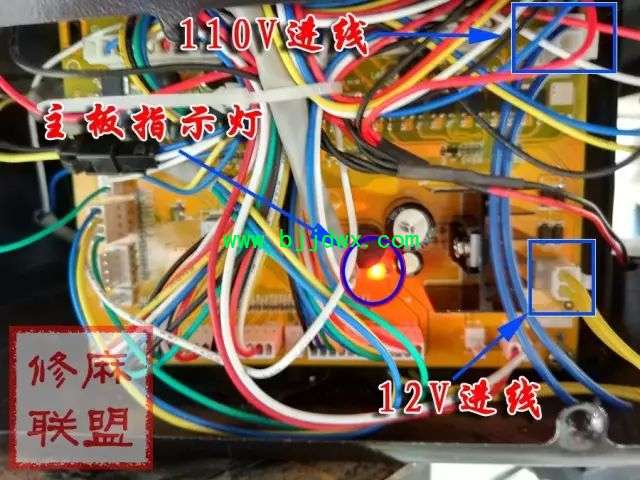

主板上的交流110V进线，交流12V进线

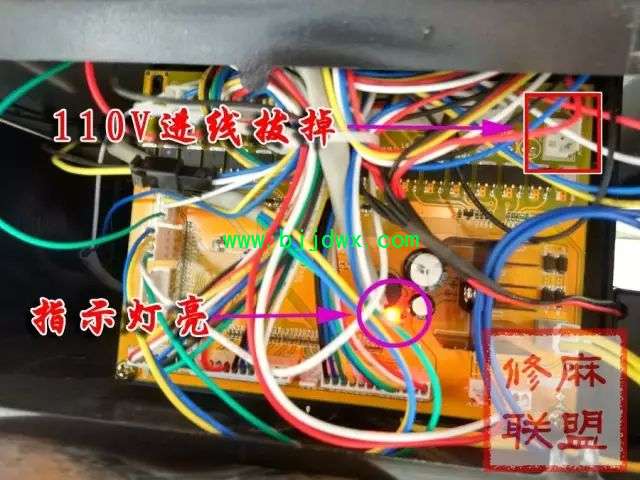

110V线拔掉，主板指示灯亮，骰子盘和磁控光控的指示灯都亮

电机没电

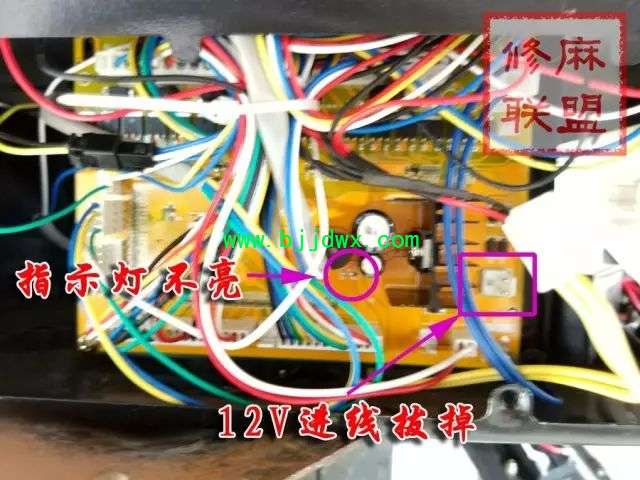

12V线拔掉，主板指示灯不亮，骰子盘和磁控光控的指示灯都不亮

电机没电
