自动麻将机常见18个故障的原因及维修方法

2018-12-24 15:05| 发布者: 南召修电视| 查看: 5698| 评论: 0

摘要: 一、各部件作用原理1、电源开关:开启与关闭麻将桌电源。2、保险丝:当短路或过载时熔断而起保护作用3、标 牌:公司特定安全标志。4、开关板:开关的安装板5、S1探测器:俗称计数光控,探测来牌的光控。6、01电机: ...
一、各部件作用原理

 1、电源开关:开启与关闭麻将桌电源。

 2、保险丝:当短路或过载时熔断而起保护作用

 3、标 牌:公司特定安全标志。

 4、开关板:开关安装板

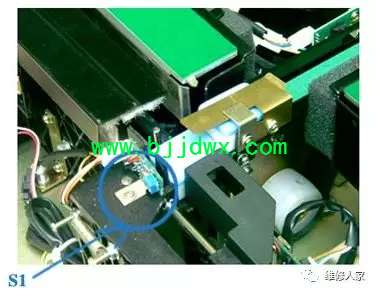

5、S1探测器:俗称计数光控,探测来牌的光控。

 6、01电机:又称叠推电机,01部件的动力电机。

 7、推牌器:叠推电机横向直线输出,将叠好的牌推入轨道。

 8、双光控:亦称S23,对应于扇形遮光和方型遮光片的光控组件。

 9、复位开关 在任何工作状态下,压下复位开关,麻将桌均停止工作,松开此开关时,在正常工作状态,麻将桌复位,当在调试状态, 则保持原状态。注意: 不影响坐庄状态。

10、拾牌输送带:输送牌的平皮带在程序设定和S6光控控制作停止和输送牌前置输送构件。

11、S6探测器:当接到皮带上牌满信号,延时控制磁环和洗牌盘停止和输送麻将牌。

12、洗牌盘:装牌的容器和搅牌的主要部件。

13、复位指示灯:当麻将桌准备理牌程序的指示灯该灯亮时即可进入正常理牌程序。

14、中心升降门:上升时将牌推入,降时与台面平,即可游戏。

15、推升、降架:常称03部件,贮存码好牌的仓库,运牌的轨道,将码好牌从轨道内送出,一气呵成

16、拨牌支架:与洗牌盘配合将牌搅乱,目前均使用拨牌拉簧。

17、运牌电机:又称02电机或链条电机,负责将码好的牌运牌至各贮存位置,以便让03部件及时推出麻将牌。

18、运牌弯道:俗称弯角,内称小弯角,外称大弯角,将码好牌由直线运动转为转弯运动

19、运牌盖板: 下面粘毛条刷,将牌的背面温柔的刷干净。

20、运牌链条: 运牌的传动件。

21、面板支承架:四角上立柱起台面板的固定和支承作用。

22、S5探测器:又称角定位光控,运牌链条运送牌中途控制光控。

23、链条杆:安装在链条上,上部推运牌,下部套有白色反光器给S4、S5光控。反光发讯。24、撑杆:当台面板翻起时,撑住台面板,已便清洁麻将桌。

25、承牌板:放置码好麻将牌的高级铝合金板。

26、骰子按钮:掷骰子的按钮。

27、连庄指示灯:共五个,一绿四红,显示连庄数、检测程序显示和故障显示。

28、升降按钮:控制中心升降门升降时的按钮,正常理牌时按对角任意一枚,应急升时按二枚。检测时作启动按钮。

29、S4探测器:又称零位光控,复位光控,牌理好后输送到准备送出牌位置的控制光控。

30、挡位开关:亦称拨码开关,游戏规则的设定开关,设定在0时即进入检测程序。

31、倒链开关:控制链条倒转的点动开关。按下倒转放起即停。

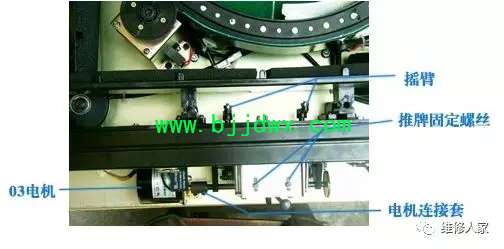

32、03电机:推升降架的动力电机。

33、03限位开关:承牌板升至工作位置的控制开关,与升降架的停止开关。

34、吸牌环:亦称磁环。

35、主控板:全自动麻将桌的开关控制系统(详见附图)。

36、07升降凸轮:在07电机的作用下按工作状态旋转,输出动力。

37、升降扛杆:在升降凸轮的驱动下,升起或降下中心升降门。

38、霍尔开关:霍尔元件组成的开关组、控制中心升降门升至上终点或降至下终点。

二、自检故障及解决方案

故障现象1 :中心升降门升到最高点与最底点均应停。若升降不停或无升降,则说明故障存在。

解决方案:

(1)霍尔开关是否好?

(2)磁块极性错?

(3)螺钉是否松脱?

(4)扛杆是否偏移?

(5)是否有卡住的死点?

 故障现象2:四方承牌板连续工作,停止时承牌板应停至工作上位。假如没有停在工作位,表明有故障。

解决方案:

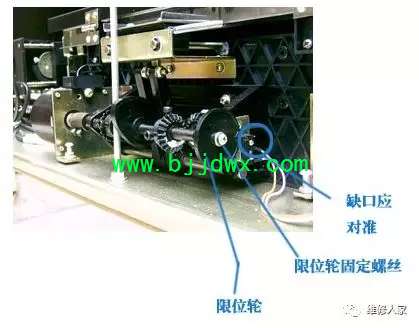

(1)检查相应的03限位开关

(2)检查相应的03限位凸轮

(3)检查相应的插芯限位开关可用一模似盘检查,该模似盘外径比常盘小0.5,V型槽浅0.8,该盘能正常升降03开关就不会出问题。

故障现象3:洗牌盘与磁环应转动,当启动未转或转转停停故障存在。

解决方案:

(1)插芯是否有问题?

(2)电机电容是否接错,坏?

(3)电机接线是否接错?

(4)洗牌盘是否擦铁圈?

(5)洗牌盘是否碰到异物?

 (6)、磁环是否按装准确。注:磁环左右导轮不应卡住磁环,应该略松,以保证张紧轮为驱动轮提供足够摩擦力

(7)、磁环与导轨是否有吸住现象?

(8)、张紧轮按装是否准确?

(9)、磁环或转盘是否变形?

(10)、主控板是否出错?

故障现象4:检测04部件输送带倒转是否正常,若没有倒转则说明有故障。

 解决方案:

(1)检查插芯是否合格

(2)电机电容是否接错?

(3)电机接线是否有破损?

(4)是否有卡住现象?

(5)张紧轴是否正常?

 故障现象5:04部件输送带正转,挡住S6光控输送带停止工作。

 解决方案:

(1)检查S6是否合格、可靠?

(2)同3处理方法。

故障现象6:检测01部件推牌复位、每启动一次01转动,推牌头应停在最前端,当推牌头反复来回或不动时则说明故障。同时四方坐庄灯闪烁报警。

 解决方案:

(1)检查S23插件是否可靠。

(2)检查S23方型遮光片位置是否准确

(3)(即转动01,推牌头至前端时,S3光控与方型遮光片应有1mm以上的间隙。

(4)检查电机、电容是否损坏。

故障现象7:链条复位位置准确。启动链条电机相应链条杆行到光控处复位停止。若到S4光控处不停则视为故障。

解决方案:

(1)检查S4光控器件是否可靠?

(2)检查链条杆反射套是有效?注:(指反射的上下位置和相对距离)

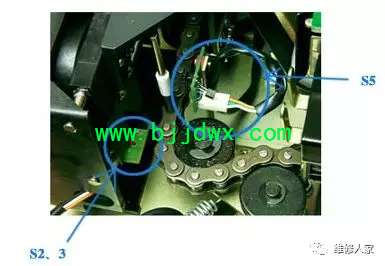

 故障现象8:检查链条角定位是否有效。启动后链条运转,相应链条杆行到S5光控时应停。若没停,则存在故障。 解决方案:

 (1)、检查S5光控器件是否可靠

 (2)、检查相应链条杆反射套是否有效

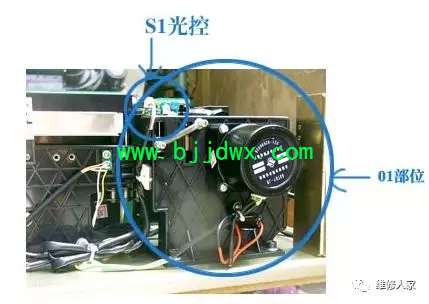

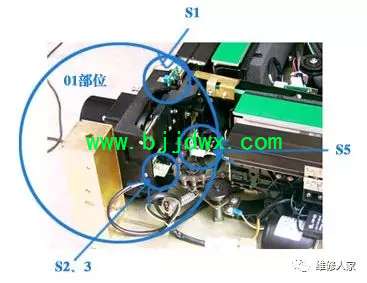

故障现象9:检查01叠推机构上的S1光控与双光控中的S2光控是否正常?启动后,用牌或白纸挡一下光控,叠推机构应正常工作一次,当不工作或连续工作判为故障。

解决方案:

(1)检查S1光控元件。

(2)检查S2光控元件。

(3)检查光控插件。

(4)检查线路中是否有开路或断路。

(5)检查01部件中是否有异物或装配不当卡住。

故障现象10:单个检查03-4部件是否正常启动一次应停止在复位状态。当不能到复位状态时,判为故障

解决方案:

(1)、检查03-4部件是否有异物卡住。

(2)、检查03-4限位开关是否正常工作。

故障现象11:单个检查03-3部件是否正常启动一次应停止在复位状态。当不能到复位状态时,判为故障。

解决方案:

(1)、检查03-3部件是否有异物卡住。

(2)、检查03-3限位开关是否正常工作。

故障现象12:单个检查03-2部件是否正常启动一次应停止在复位状态。当不能到复位状态时,判为故障。

 解决方案:

(1)检查03-2部件是否有异物卡住。

(2)、检查03-2限位开关是否正常工作。
