BCD-238S系列电冰箱服务维修手册

一、产品特点介绍

1、两门高黑亮VCM新外观，时尚豪华，满足现代高薪家庭需求。

2、变温室多温区保鲜：独创变温室（-3到-18度保鲜温区），可以设置冷藏储物，可以设置-7度软冷冻即时切，还可以设置-18度冷冻，使用方便。

3、人工智慧，自动调温：在人工智慧状态下，本系列冰箱随环境温度变化而自动调节温度档位，无需人为调节，便能达到最佳制冷效果。

4、超温报警：具有超温报警功能，便于及时掌握冰箱的异常状态。

5、假日功能：在您外出度假时，冰箱以低能耗运行，确保冷藏室无异味，同时保证软冷冻和冷冻食品的正常存储。

6、LCD显示：采用LCD动态液晶显示冰箱的运行情况。

7、维C保鲜：维C保鲜技术的应用，可以有效延长水果的保鲜时间，有效去除冰箱异味，杀死有害细菌。

8、速冻007功能：变温室也可调节为速冻007状态，进入此功能时，变温室温度迅速降为-18度，之后恢复到原设置温度，从而有效锁住营养，生活更方便。

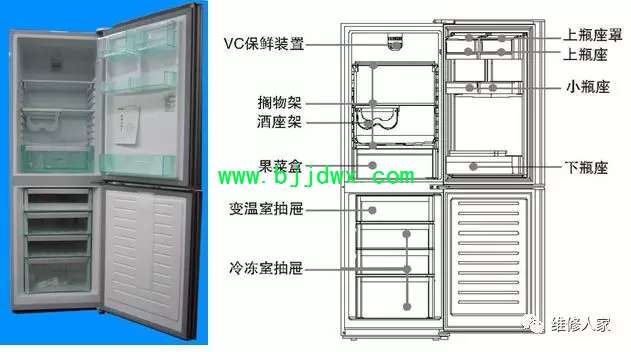

二、产品外观结构特征图与部件结构名称（BCD-238S）

三、产品使用说明与技术数据

1．两门黑仿不锈钢外观，在型号BCD-238C基础上更改外观、内饰。

2．采用三循环制冷系统设计，保证冰箱的各温区精确制冷。

3．LCD动态显示冰箱温度、运行状态等信息。

4．冷藏室、变温室可单独关闭。

四、安全预防措施

1.该系列冰箱使用交流220V/50Hz电源，若电压波动范围较大（超过187-242V的范围），此时必须加装750W以上的自动稳压器配合使用。

1.1必须使用独立专用插座并进行可靠接地。

1.2不要损坏电源线。

1.2.1当电源线损坏时，切勿使用，必须要厂家指定的维修点更换。

1.3以下情况请拔下电源插头

1.3.1清洁及维修前.

1.3.2更换损坏的灯泡时.

2.冰箱严禁放入易燃、易爆的危险品，及强腐蚀性的酸、碱；不能用于储藏血液、药品和生物制品等

2.1在冰箱附近，切勿存放或使用汽油以及其他易燃易爆物品，以免引起火灾。

2.2为保证安全，建议不要在冰箱台面上放置电源插座、稳压电源、微波炉等电器；也不要在冰箱内部使用电器（推荐型号除外），以免发生电磁干扰或其他意外。

3.冰箱开始运行后，切勿用手触摸冷冻室的冷冻表面，尤其是手湿的时候。否则，皮肤可能会粘在这些冰冷的表面上。

3.1不要用水喷淋、冲洗冰箱，也不要将冰箱放置潮湿、易溅上水的地方，以免应影响冰箱的电气绝缘性能。3.2严禁私自拆卸、改造冰箱，禁止损坏制冷管路。维修冰箱必须由专业人员进行。

3.3冰箱废弃不用时，请将门子卸掉，并拆下门封条，以免小孩进入玩耍，发生意外

五、原理图和线路图

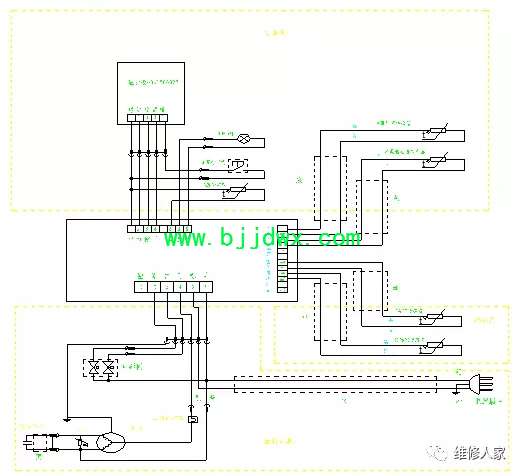

1.原理图

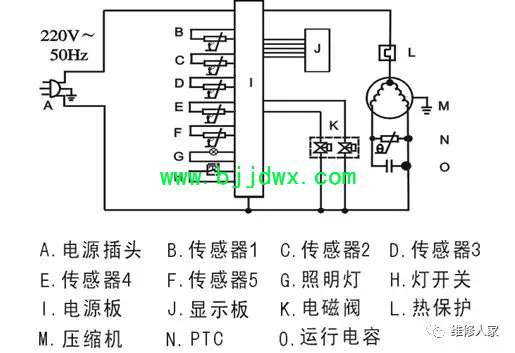

2.电器原理图与接线图

六、具体控制、工作原理及参数

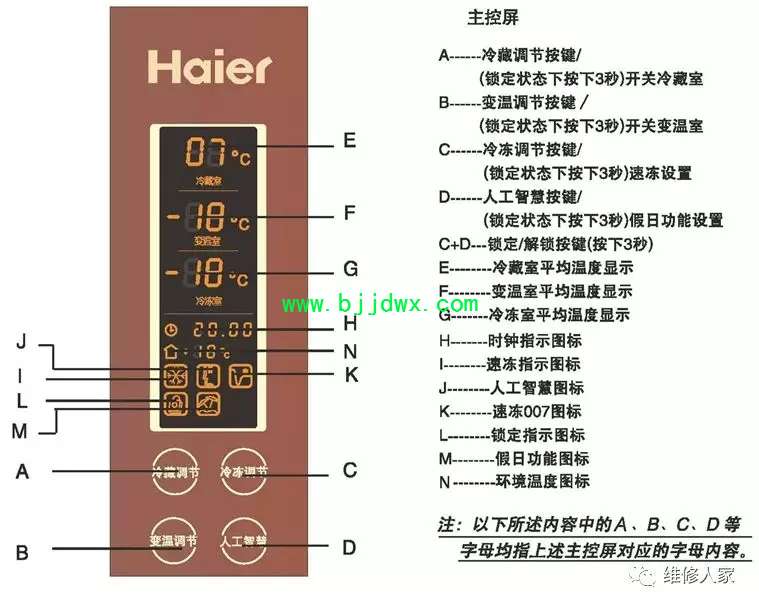

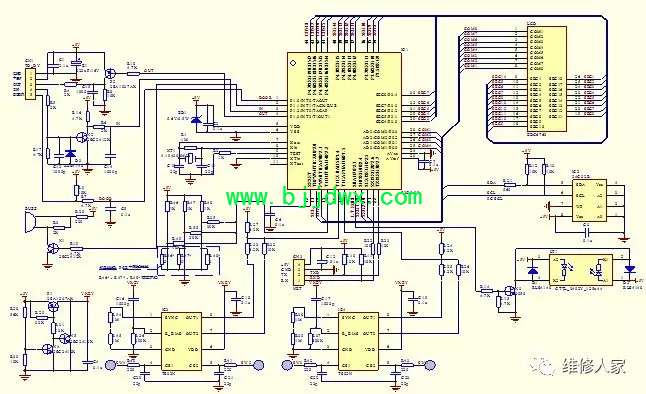

BCD-238S冰箱显示板技术描述

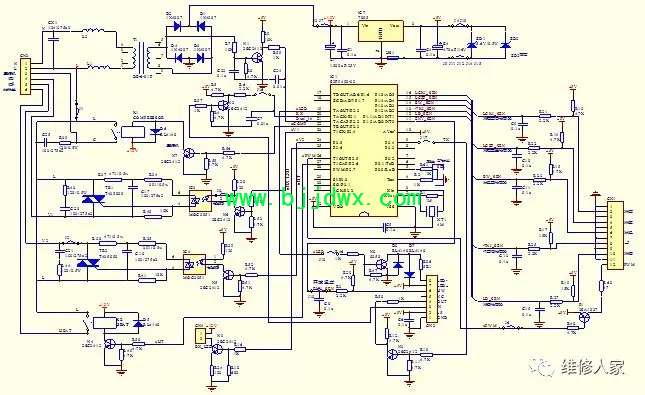

BCD-238S 冰箱控制板技术要求

本要求适用于BCD-238S 型电冰箱控制板（以下简称控制板）。本控制板由显示板、电源板两部分组成。

1.基本参数

1.1额定频率：50Hz

1.2额定电压：AC 220V

1.3额定功率：4W

1.4负载电流

压缩机电流不大于2A（启动电流不大于10A，阻转电流15A左右）；
