例2:变频模块U、V、W二相输出端子接触不可靠造成"PO"模块保护。产品型号为KFR-

32GW/BP2DY-M(4)，产品条码为5lJ16093028030961。

故障现象:不制冷，压缩机不能运转。

检修:连接变频空调检测仪进行故障查询，检测仪显示"P43"(表示压缩机缺相保护故障)。

用万用表检测模块P、N端有直流300V整流电压输入，说明室外电源电路正常。

断开整机电源，待室外机放电完毕后，用万用表电阻挡检测压缩机三捆绕组阻值，三相绕组阻值相同，无漏电、短路或开路现象，压缩机本体正常。

再次上电，当用万用表检测模块U、V、W三相输出电压时，发现插在模块U、V、W三相压缩机线组其中的一相虚插，轻轻一拔就松脱，导致

压缩机供电不可靠，整机出现缺相保护。重新将绕组插子可靠连接后通电试机正常。

例3:压缩机绕组匣间短路造成整机出现"PO"模块保护。产品型号为KFR-35GWIBP2DY/M，产品条码5N7408A078028905。

故障现象:制冷效果差，室外机跳停。

检修:打开外机壳，发现指示灯亮，且电路板整流滤波电路是正常的。

经检测模块6路阻值为450kΩ，阻值正常。

经测量三相电阻值为500kΩ，且阻值平衡。测量压缩机三相绕组间的阻值，lJV、lJW间的阻值均为1.6Ω，VW间阻值仅为0.5Ω，明显偏小，初步判定为压缩机绕组臣间短路造成电流过大。更换压缩机后通电试机正常。

例4:压缩机堵转造成整机出现"PO"模块保护。产品型号为KFR-32GWIBP2DY-H(4)，产品条码为4FC0102078080540。

故障现象:不制冷，开机压缩机不启动。

检修:打开外机壳，发现指示灯亮，且电路板整流滤波电路是正常的。

经测量模块6路阻值为450kΩ，阻值正常，三相电阻值为500kΩ，且阻值平衡，也正常。

测量压缩机三相绕组间的阻值，lJV、lJW间的阻值均为1.5Ω，压缩机绕组无短路或漏电现象。

拔下压缩机到模块的3根线，通电开机瞬间，用万用表测量模块U、V、W三个输出脚均有90V左右交流电压，说明模块本身无故障。

关断整机电源，待外机电容放电完毕后重新插上压缩机3根线。用钳形表分别测试压缩机三相绕组启动及运行电流。经查开机瞬间有17A左右的电流。随即外机保护停机(变频压缩机正常时启动电流仅2A)，且开机瞬间听到压缩机有

"嗡嗡"声，至此判断变频压缩机卡缸。更换压缩机后通电试机正常。

例5:压缩机连接绕组绝缘受损短路造成整机出现"PO"模块保护。产品型号为KFR-35GWIBP2DY-E，产品条码为5M93093128021162。

故障现象:安装使用半年后，空调开机不规则地显示"PO"模块保护，主，且发生频率较高，有时开机半小时，有时开机10分钟。

检修:开机检查室内机L、N有230V电源电压输出到室外，N、S之间有直流2V-24V脉冲电压，故判定故障在室外机。

通过试机第一次压缩机运行3分钟后室内机显示PO，第二次压缩机运行10分钟后显示"PO"，打开外机壳，发现电源指示灯亮，用万用表测得模块P、N端有300V直流电输入，可以判定外电路板整流滤波电路是正常的。经测量IPM模块也是正常的。

用万用表二极管挡测量压缩机三相绕组的阻值及绝缘，阻值均为1.60，无短路及开路现象。测试压缩机绕组对外壳的绝缘，其阻值为零，存在短路现象，进一步检查发现压缩机连接线与外机铜管之间间隙过小，压缩机长期运行时，压

缩机绕组与铜管发生摩擦，导致其绝缘受损，开机运行时绕组与地发生间断性短路，导致模块电流过大，不定时出现"PO"模块保护。更换压缩机连接线，调整连接线与压缩机回气管之间间距避免再次摩擦，通电试机正常。

3.整机过欠压保护故障"P1"

"P1"故障代码(表示电压过高或过低保护)的故障范围:室外电控、PFC模块、变频模块。

检修技巧:首先测量用户电源电压，待机状态为225V，满足变频空调运行要求。用万用表检测室外机L、N接线端子，室内主板应有225V电压输出，模块P、N直流母线电压300V输入电压应稳定。

例1:室外电源主继电器故障造成整机也现"P1"故障代码。产品型号为KFR一72LW/BP2DY-E，产品条码为6ElJ4104078030632。

故障现象:新装机，开机运行，整机频繁出现"P1"故障代码。

检修:基本电压正常，当测量模块P、N直流300V输入端时发现直流母线电压不稳定，经监测模块P、N电压反复出现由300V慢慢下降，当降到低于113V时，整机报"Pl"代码，最后模块P、N电压降为0V。过几分钟后，模块P、N又有300V直流输入电压。

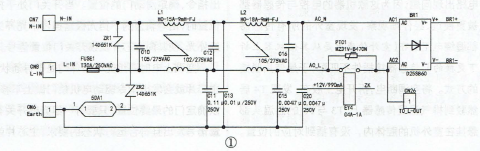

根据此现象，初步判定故障点在室外主电源供电线路，经进一步测试发现室外主电源继电器无吸合，输入端有AC220V输入，输出端无AC220V电压，且旁边的PTC热敏电阻发热严重，测量继电器绕组阻值为无穷大，线圈开路。将接在主继电器的端子撞在另外一端，机器运行稳定，制冷效果很好，当恢复此继电器接线端子为正常安装状态试机时，故障再现，故确定故障点是外机电控板上的主继电器不良，相关电路如图1所示。更换室外机电路板后上电，空调运行正常。

例2:室外过欠压检测电路故障导致整机出现"P1"故障代码。产品型号为KFR-35GW/BP2DY-M，产品条码为5N7108A1680350678。

故障现象:开机运行，整机出现"Pl"。

检修:基本电压正常。连接变频空调检测仪，观察变频检测小板的直流母线电压采样的值，将小板查询功能转换至"Ir341"，小板检测的电压值比用万用表测试的值小5OV，初步确定故障点在室外电控板电压采样电路上。更换室外机电路板后上电，空调运行正常。

4.温度传感器类故障

例1:T4与排气温度传感器对接错误导致整机不定期出现"ES"室外管温度传感器故障。产品型号为KFR-3SGW/BP2DY-M+(4)。

故障现象:用户反馈空调不制冷，室内显示板显示"ES"。

故障范围:室外电控、T3管温传感器、T3传感器绕组。

栓修:此空调最初报修时室内机显示"ES",室外T3管温度传感器故障，己多次上门更换了室外所有传感器、室外电控板，但故障仍未消除，确定故障点仍在室外侧。因前期更换了室外电控及室外所有传感器，故障未消除，此次上门再次确认T3、T4及排气温度传感器无异后，重点检测传感器绕组对接可靠性。

关整机电源，连接变频空调检测仪，空调上电遥控开机运行，小板显示"ES2"故障代码，根据故障代码得知是室外盘营T3温度传感器故障。

故障部位确认后，判定是T3传感器或检测电路出现问题，因为这款机器的电控与传感器都被更换过，经仔细观察，发现室外的所有传感器都缠绕电工胶布(室外传感器是从其他机器上拆下更换的)，传感器接插件不匹配，于是使用驳接的方式。将空调断电，拆开电工胶布，发现T4居然驳到排气温度传感器上，T3与TP的感温头都悬挂在室外机的腔体内，没有插到对应的位置。

将T3，T4，TP温度传感器全部更换后上电，空调运行正常。

例2:T2管温传感器阻佳漂移造成整机不制热。产品型号为KFR-3SGW/BP2DY-M。

故障现象:可以正常制冷，但不能制热，整机无故障代码显示。

故障范围:室内电控、室外电控、传感器部件、单向阀部件、四通阀。

检修:从能正常制冷看，可以初步排除室内、外主板模块、压机、外机电源部分电路故障。拆开室外机外壳，用万用表检测四通阀线圈已通电，四通阀体已转换，故可排除外板阻容变质或四通阔驱动电路故障。

在检修时发现，遥控制热一开机，内风机就转，根本无防冷风控制过程，而此时外机根本还没有启动。因此判断是T2阻值变小，连接变频空调检测仪，检测整机参数，T2管温显示40°C，

使得内机CPU检测到虚假的过高温度而致不制热。更换内机传感器后试机正常。

5.开关门保护"E9""E9"故障范围:光电开关组件、室内电控、同步电机、出风框挡光板、连接线组。

检修思路:滑动门上下停止位置的控制是通过光电开关组件与导轨上的位置机构配合完成的。当开关门处于关闭位置时，导轨上的挡光板遮挡住上部光电开关的红外光，使其向主芯片发出指令，确定滑动门的位置。当开关门处于打开位置时，由导轨上的下挡光板L运挡住下光开关的红外光，使其向主芯片反馈开关门位置信号。

空调上电时两组光电组件均处于导通状态，主芯片就会发出指令驱动电机空口做上下移动，以确定门的最终位置。只要有一组光电开关有位置信号发出且符合运行状态约要求，主芯片就停止电机的运动使门处于复位位置。

例:光电开关故障造成整机出现"E9气产.品型号为KFR-72LWIBP2DY-E。

故障现象:滑动门不能自动打开。开机后滑动门在轨道内上下运动无法停止，整机出现"E9"。

检修:上电开机后滑动门在轨道内上下运动无法停止，可以初步判定室内电控板有控制电压输出给电机，旦电机无开路、短路故障。

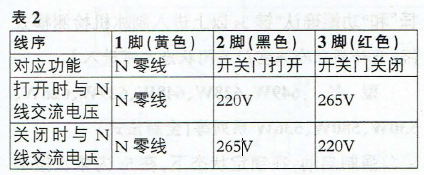

检验光电开关组件是否良好。将主控板上的光电开关拔掉，分别短接主控板上光电开关插头的第①脚(红色)与第③脚(棕色)，第②脚(白色)

与第④脚(黄%色)，见表2所示，模拟光电开光正常工作状态下反馈的信号通电开机，整机运行正常，显示屏开关门保护消除，最终将故障点锁定在光电开关组件上。更换光电开关组件后通电试机正常。

6.遥控接收失效故障

故障范围:遥控器、接收显示板、室内电控、电磁干扰。

例:机站电磁干扰导致遥控接收失效。产品型号为KFR-26GW/BP2DY-M+(4)。

故障现象:新装机用户反映遥控有时能开，有时不动作，按手动强制开关空调能正常工作。

检修:用户购买了四台同型产品，将故障机器的遥控器对调到其他房间机器上试机，遥控信息发送正常，由此确定遥控器正常。

用万用表测故障机遥控接收头第3脚，按遥按器开关键时，接收信号电压从4.3V下降到3.7V，由此判定接收显示板正常。最后将故障点锁定到室内主控板上。

考虑到用户新装机且一次购买了四台美的变频空调(三台变频挂机，一台变频柜机)，遂向当地美的空调代理商借了一台新内机，更换试机，但故障现象依旧，换下的故障机在其他房间能正常接收，每次都能正常开关机，此时维修一下陷入困境。

经反复测试，最后得出结论，空调质量正常，此现象可能是信号干扰造成，先后关掉了用户家电视、电灯、无线【路由器】再次试机，空调故障依旧，正当无计可施时，拉开用户窗帘，发现用户故障空调房间对面左侧近距离是移动公司的机站，右侧是电信公司机站，确定了造成遥控不开机的根源所在。将原机HS0038A的塑封遥控接收头换成外购金属封带屏蔽接收头，外壳可靠接地后试机正常。
