液晶屏逻辑板和屏坏简易判断及检修

2013-7-28 14:01| 发布者: 诚信家维| 查看: 83031| 评论: 684|原作者: 记钚铸

摘要: 屏电路就是逻辑板,一直以来都被很多师傅误以为是不可维修的,主要是因为逻辑板是随屏一起由液晶屏厂家一起提供,厂家出于对技术的保密,其相关资料很少,加之接触的少,因此对逻辑板的组成和工作原理也是甚是模糊不 ...
屏电路就是逻辑板,一直以来都被很多师傅误以为是不可维修的,主要是因为逻辑板是随屏一起由液晶屏厂家一起提供,厂家出于对技术的保密,其相关资料很少,加之接触的少,因此对逻辑板的组成和工作原理也是甚是模糊不清,所以被误认为逻辑板是不可维修的,很多维修工把逻辑板电路故障判为屏坏,针对这种认识上的误解,通过维修实例、维修技巧及经验交流供大家参考,以便让大家对逻辑板电路的工作原理有一个初步的认识,以增强大家勇于实践的信心,打破其不可维修的神话。


屏逻辑板损坏造成的故障现象有:黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等,不同的液晶屏一般需要选择不同的 LVDS 程序,当程序不匹配时多会出现彩色不对或图像不正常等现象,也就是通常说的屏参不对,屏参可通过总线调整即可恢复着正常图像,不在本讨论范围之内,以下说的是指排线正常情况下的检修过程和原理。
逻辑板电路有的电视机是单独的一块电路板,有的和屏连接在一起,单独的逻辑板可以摘板维修,和屏连接在一起的维修过程中一定小心,避免碰伤或高温损坏菲林模组和液晶屏幕。

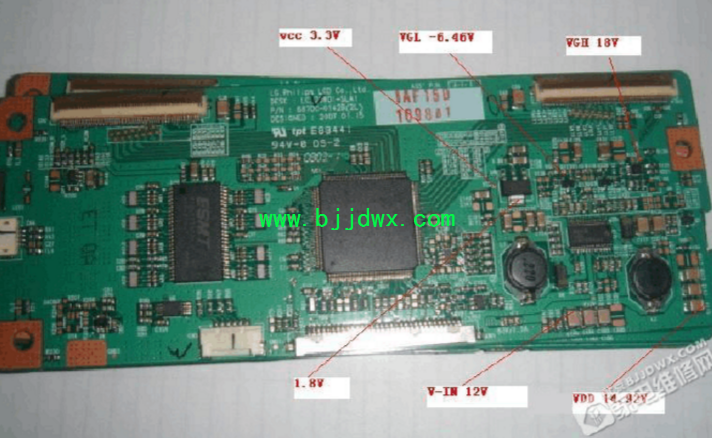

白屏故障在实际维修中占有相当大的比例,遇到白屏故障首先要检查3个电压,
1、屏供电电压是5V或者是12V,
2、VGH: Vgatehigh,是指gate级的高电位,也就是打开gate级的电压。 18V---24v
3、VGL: Vgatelow,是gate级的低电位,也就是关闭gate级的电压,在二阶驱动时此电压有效,在三阶驱动时,此电压只是用来产生Vgoffl;  -6v----  -7v
VGH是由5V或12V的屏供电电压经过一个DC----DC变换电路输出的后产生的电压18V或者是24V,由屏而定。VGL负7V,它也是由DC---DC变换电路输出的。一般屏电路这三个电压都正常,最后才考虑主芯片;一般屏的DC变换电路,第一要检查的就是滤波电容,第二个就是DC---DC电路,IC坏的多,检查以上几步如果还不能修好,建议直接更换逻辑板,如果是一体屏,那就只有更换屏了,伽马校正电路故障率不是很高,故也不讨论。
     液晶LCD屏出现竖线,由于和屏连接的菲林模组是用专业压屏机完成,一般维修部没有该设备,故可以用热风枪加铝片处理,一般竖线是屏驱动和屏连接的排线松动,用手按着就好。因排线是软塑料制成不能用热风枪直接加温,就借用铝片去按压排线,然后加热铝散热片。用手按着不要松动,温度控制在200摄氏度,太高会把排线烧坏,风枪温度要自己掌握好不然会把屏吹报废,如果还不能修复那就只能报废,还有部分液晶LCD屏出现竖线是由于屏内电路损坏,这是无法维修的。

一般的故障判断如下:
1、花屏一般检查lvds连接线,多是接口处连接松,或潮湿,芯片坏的也有。
2、调节时菜单乱码,是主板故障,更换主芯片或则存储器,或则直接更换主板。
3、黑屏故障,大部分是背光电路故障,少部分主板故障。


长虹,康佳等多种机型白屏通病是屏逻辑板上的DC-DC电路坏, 可换DC-DC电路解决, 不用换板即可修复。
采用TPS65161的DC/DC典型电压:
电路主要电压释义
• VGL:GATE OFF控制电压;本屏:-5.6V
• VGH:GATE ON控制电压;本屏:21V
• VCOM:显示屏的基准电压。Vcom电压生成电路由接近共
模电压(VDD/2)的10位D/A转换器组成。
• VDD:数字电源,VDD18表示1.8V,其他同。
• AVDD/VDA:模拟电源,供给U6/HX8915产生GAMMA电压;
• M/POL:液晶驱动极性转换信号,用于产生VCOM信号
• GVON,GVOFF:VGH时序控制信号,来自于CM1682A第36脚,37
脚;
• PWRON,DC/DC转换IC开启信号,来自于CM1682A第33脚;

关于伽马校正电路的维修案例(本案例只是说明伽马校正电路维修中的处理,实际工作中不不多见):
故障现象:开机字符,雪花点一切基本正常,当接上信号后,发现图像在亮的地方有彩色镶边,就像LVDS线接触不良一样!越亮的地方越严重。亮度低的时候,基本看不出来,屏是AU的T370XW02.。
分析与处理:首先打开菜单,在对比度调整选项中,将对比度打到最高,发现图像镶边极其严重,基本看不到正常的图像了,但是把对比度调低,发现,当对比度低于50的情况下,画面基本和正常无异,基本看不出故障来了。这说明了故障范围可以排除主板了,不是屏线接触不好,就应该是逻辑板或是屏损坏。于是将LVDS线拔出,在触点上用橡皮仔细插了几遍,再从新固定。开机故障依旧!反复晃动屏线故障也无变化,说明屏线正常。那么故障基本就锁定在屏上,或是逻辑板上了。
       出现此类故障是典型的屏GAMMA控制电压异常,于是按照逻辑板的标识找到GAMMA1-GAMMA22的测试点,逐一测试这22个检测点电压。正常情况下该电压应该是从GAMMA1-GAMMA递减的。结果测试发现,从GAMAM1-GAMMA20确实电压基本正常从15V多见到3V左右,倒是到了GAMMA21却发现电压突然升到了8V多,这显然是不对的!按照线路查找,发现这个逻辑板的GAMMA 控制是有AS15-F这个芯片完成的,GAMMA21电压正是出自这个芯片的一个引脚上,大致检测芯片外围电阻无变值的,电容无漏电后果断更换GAMMA控制IC AS15-F后故障排除。
       在逻辑板上都有很小的一个圆形可调电阻,有的直接在保护的铁壳上有孔可以方便用螺丝刀调节,这个是VREF调整电路,转动这个可调电阻,可以调整vref电压,对应的是屏的色彩变化,非工厂模式不建议调整。


不可维修的典型屏坏照片:

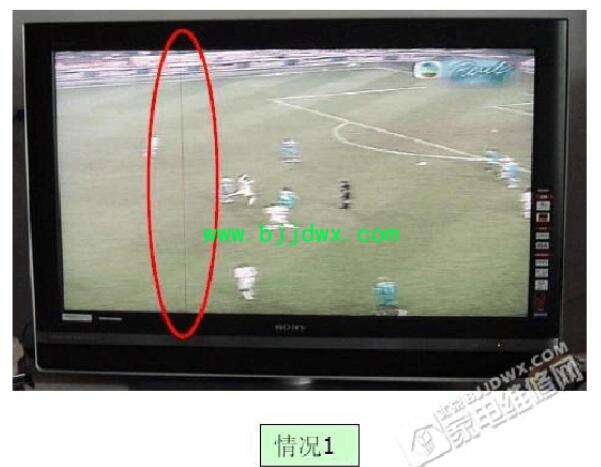

一、垂直线条:一条或多条垂直的线条。1.线条“顶天立地”,从屏幕上边沿一直延续到屏幕下边沿。2.仅屏幕中间一小段。情况1常见,情况2较少见,此类现象几乎都是屏坏。另可采用以下简便方法快速判断:1.切换屏显模式法2.菜单字符法3.双画面/画中画法4.画面移动法
二、水平线条:一条或多条水平的线条。1.线条从屏幕左边沿一直延续到屏幕右边沿,2.仅屏幕中间一小段,情况1常见,情况2较少见,此类现象几乎都是屏坏。
另可采用以下简便方法快速判断:1.菜单字符法2.双画面/画中画法3.画面移动法因为是水平线条,故切换屏显模式法已无法应用

三、阴影:1.屏幕角上阴影,2.屏幕两侧垂直分布的阴影,3.屏幕水平分布的阴影,此类现象几乎都是屏坏。
另可采用以下简便方法快速判断:1.切换屏显模式法2.菜单字符法3.双画面/画中画法4.画面移动法




四、垂直色带:一条或多条垂直的色带,从屏幕上沿延续到下沿,此类现象几乎都是屏坏。另可采用以下简便方法快速判断:1.切换屏显模式法2.菜单字符法3.双画面/画中画法4.画面移动法



上述屏坏故障,不能通过维修处理,只能换屏。

30寸奇美屏逻辑板电源原理.pdf
32奇美屏逻辑板电路图.pdf
LC320WXE-SBV2屏维修补充.pdf
LC420WX7-SLA1-731(EN)逻辑板图.pdf
LCD逻辑板(T-CON)维修实例.pdf

液晶屏代换原理及方法.pdf
