功放维修——直观检查法

直观检查法是本着先简后繁的原则,通过眼看、耳听、鼻闻、手摸等手段,对故障机进行大体的检查,以发现产生故障的部位和原因。这种方法在功放机维修中对处理一些简单而明显的故障十分有效。

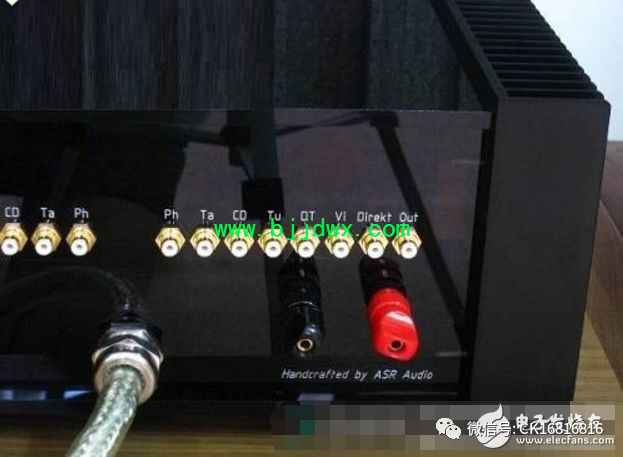

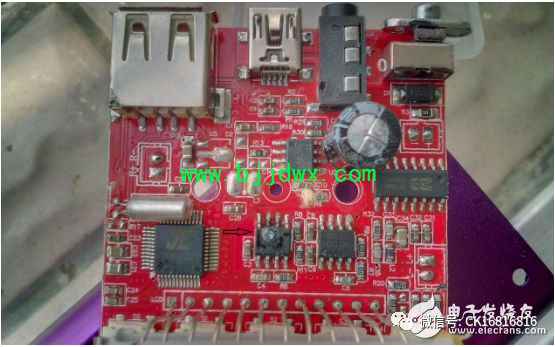

用直观检查法检修时,可先查看外部旋钮、开关及各信号线连接是否正确,机内电路中有无明显烧毁、变色、断裂和接触不良的元件与线路。若未见异常,可通电试机。若发现机内有冒烟、跳火,或闻到元器件烧焦的糊味、听到异常的响声时,应立即切断电源,并检查其原因所在,以免扩大故障。

在检修电子管放大器时,通过观察电子管灯丝是否发亮,可判断灯丝或其供电是否正常。另外,断电后手摸可疑元件,根据该元件是否发烫可判断它是否损坏。


功放机维修——万用表测量法

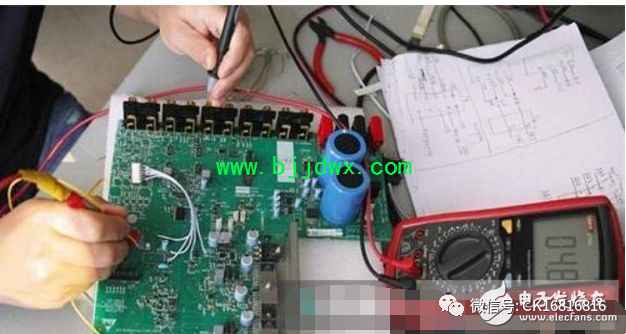

检修时,在确定了故障发生的大致部位后,可用万用表对故障电路与元器件进行电压、电流或电阻值的测量,再通过与正常工作时的数值相比较,从而判断出故障所在。

其中,电压测量法用来检查电源各输入输出电压及晶体管、电子管、集成电路等元器件的工作电压,根据电压的有无及高低变化,来判断故障是在被测元件本身,还是在其外围元件或供电电路。

电阻测量法用来测量各种电子元件的直流电阻值,看其有无开路、短路或性能变差,还可测量某一线路是否断路。

电流测量法用来测量某—部分电路或电子元件的电流值,推断该电路或元件本身有无故障。通常是把万用表置于适当电流挡,将两表笔串接在电路中,根据表针指示或数字显示值读出电流的大小,也可用电压法测某电阻两端的电压降,然后根据欧姆定律计算出通过该电阻的电流。


功放机维修——信号干扰法

信号干扰法主要用于音频模拟电路的检修。将人体感应信号、直流断续信号或信号发生器的输出信号从放大器某级电路的输入端加入,根据扬声器发声的强弱来判断故障发生的大致部位。

信号干扰法适用于查找各单元(或各级)电路直流工作状态正常但无声或声小的故障,一般是从后级逐级向前检查。应该注意的是:在检修后级功率放大器(尤其是分立元件放大器)时,应将音量电位器关小,然后在音量电位器前加入干扰信号。若用信号干扰法检查音量电位器以后的放大电路,应将扬声器换成合适的假负载,然后用直流断续信号(如利用万用表的R&TImes;1挡,将红表笔接地,黑表笔点触各信号输入端)去检查。最好不要用人体感应信号,以免损坏功率管或扬声器。用人体感应法检查电子管放大器时,应串入适当电容器,注意安全,以免触电。


功放机维修——短路/断路法

短路检查法是将某元件、某电路直接短路或用电容短接,以快速判断故障部位。如将静噪控制管的基极对地短路,看静噪电路是否误动作;将卡拉OK或音响效果处理电路的输入端与输出端短接,以判断此电路有无故障;用一只电容将某一级放大电路的输入端与地(或输出端)之间短路,可以判断出自激啸叫、交流声等故障是发生在本级电路,还是前级电路。

开路检查法在功放机维修中检查电源电路时尤为实用,如测量出某直流输出电压偏低时,可将其负载电路断开,若电压恢复正常,说明负载电路中存在短路故障。在怀疑某旁路、退耦电容漏电或稳压二极管性能不良而造成某点电压偏低时,可将可疑元件的引脚与电路断开,看该点电压是否恢复正常。


功放机维修——加热/冷却法

有的机器在热机后(即工作一段时间)才出现故障,检修时可用电烙铁或电吹风等热源对可疑元件加温,使故障很快出现。在故障出现后,再用酒精棉球对可疑元件降温,若故障又消失,即可判断是该元件热稳定性不良。

功放机维修——代换法

代换法是用正常的元器件或电路板替换可疑的元器件或电路板,以快速判断故障部位和元件。对于型号不同但性能参数相同的元器件,也可以互换使用。


功放故障原因及维修1、整机不工作。

通电后放大器无任何显示,各功能键均失效,也无任何声音,。首先应检查电源电路。接通电源,用万用表测量电源插头两端的直流电阻值,正常时几百欧的电阻值。如果差距太大,且电源变压器严重发热,说明电源变压器的初级回路有局部短路处;如果无穷大,应检查变压器初级绕组是不是开路、保险丝有没有熔断、插头和电源线间有没有断线。

2、无声音输出。

无声故障表现为操作各功能键时,有相应的状态显示,但无信号输出。检修有保护电路的放大器时,应看开机后保护继电器能不能吸合。如果继电器无动作,应测量功放电路中点功放,过流检测电压是不是正常、输出电压有没有偏移。若中点输出电压偏移或过流检测电压异常,说明功率放大电路有故障,应检查正、负电源是否正常。如果正、负电压不对称,可断开正、负电源的负载电路,这样判断是功放电路有故障还是电源电路本身不正常。如果正、负电源正常,应检查功放电路中各放大管是不是损坏。


3、音轻。

指音频信号在放大传输过程中,因某个放大级放大量变化或在某个环节被衰减,使放大器的输出功率变小或增益下降。可用替换的办法先检查音箱和信号源和是否正常。然后检查控制电位器和各类转换开关,看音量能不能变大。如果都正常,那就看故障是在前级还是后级电路。对于某一个声道音轻,可将其前级电路输出的信号交换输入到另一声道的后级电路,如果音箱的声音大小不变,则故障在后级电路。

4、噪声大。

放大器的噪声有感应噪声、爆裂声、交流声和白噪声等。检修时,应先看噪声来自于前级还是后级电路。可取下前、后级的信号连接插头,如果噪声明显变小,说明故障在前级电路;相反,故障在后级电路。交流声是指听感低沉、单调而稳定的100Hz交流哼声,主要是电源部分滤波不良所致,应着重检查滤波、电源整流和稳压元件是不是损坏。前、后级放大电路电源端的退耦电容虚焊或失效,也会产生一种类似交流声的低频振荡噪声。


5、失真。

失真故障是某放大级工作点偏移或功放推挽输出级工作不对称所致。检修时,可根据放大器输出功率与失真的变化情况,来判断具体的故障部位。

电子管放大器若失真的同时输出功率变小(音轻),应检查是否推挽功放中某一放大管衰老、工作点不对或输出变压器局部短路造成其工作不平衡;若失真的同时输出功率变大,多是负反馈电路中的电阻变值、电容失效或阴极自生偏压的旁路电容短路所致。

晶体管放大器若失真随着音量的增大而明显增大,应检查推动级某只晶体管的工作点是否偏移(通常发生在无保护电路的功放中)或反馈电路中的电容失真;若无论音量大小均有失真,则故障在前级放大电路,应检查各放大管的工作点有无偏移。

集成电路放大器的工作电压异常或功放集成电路内部损坏,也会造成失真(指无保护电路的机器)。

6、啸叫

啸叫故障是电路中存在自激所致,又分为低频啸叫和高频啸叫。

低频啸叫是指频率较低的“噗噗”或“嘟嘟”声,通常是由于电源滤波或退耦不良所致(在啸叫的同时往往还伴有交流声),应检查电源滤波电容、稳压器和退耦电容是否开路或失效,使电源内阻增大。功放集成电路性能不良,也会出现低频啸叫故障,此时集成电路的工作温度会很高。

高频啸叫的频率较高,通常是放大电路中高频消振电容失效或前级运放集成电路性能变差所致。可在后级放大电路的消振电容或退耦电容两端并接小电容来检查。另外,负反馈元件损坏、变值或脱焊时,也会引起高频正反馈而出现高频啸叫。
