UI系统 | UI系统版本 | 系统区别 | 功能说明 |
第一代UI系统 | 4.x系统 |  | 15年、16年产品使用 |
第二代UI系统 | 5.x系统 |  | 16年推出CANUI系统 |
第三代UI系统 | 2.0系统 |  | 17年在5.x系统基础上增加 AI学习、智能推荐、短视频、 云控、DIY、语音操作、随 变看特色功能 |
出品时间 | 芯片型号 | 市场型号 | 产品型号 | 固件格式 |
2015-2016年 | MSD6A628 | C43 | C43 | CIBN_CanTVC43_MSD8560VX_V2.23_20150709_TPT430H3-HVN01_USB.bin （目前为4.x系统，暂无系统更新计划） |
MSD6A638 | C32 | C32KD110 | 4.x系统固件统一格式为：CtvUpgrade.bin 5.x系统固件格式加入机型识别信息，以V43S为例：CtvUpgradeV43S.bin 2.0系统固件格式同5.x系统固件格式 | |
E32 | C32KD210 | |||
C40K | C40KD120 | |||
C42S | C42SD320 | |||
C43S | C43SD120 | |||
C49S | C49SD320 | |||
C49C | C49CD120 | |||
C50S | C50SD120 | |||
MSD6A828 | V43S | V43SD160 | ||
V50S | V50SD160 | |||
X55 | X55KE560 | |||
F55S | F55SD160 | |||
F55 | F55 | |||
W55 | W55KE590 | |||
U65 | U65KE660 |
出品时间 | 芯片型号 | 市场型号 | 产品型号 | 固件格式（17年产品统一为2.0系统） |
2017年 | MSD6A638 | C39S | C39SD110 | 固件格式：CtvUpgradeC39S.bin |
MSD6A348 | C32Pro | C32SD210 | 固件格式：CtvUpgradeC32Pro.bin | |
E32Pro | E32SD210 | 固件格式：CtvUpgradeE32Pro.bin | ||
C42Pro | C42SD220 | 固件格式：CtvUpgradeC42Pro.bin | ||
C43Pro | C43SD220 | 固件格式：CtvUpgradeC43Pro.bin | ||
MSD6A828 | K49 | K49SD160 | 17年828平台新机型的固件统一使用，固件格式：CtvUpgradeM828.bin | |
V50Pro | V50SD260 | |||
M50S | M50SD260 | |||
F55Pro | F55SD260 | |||
M55S | M55SD260 | |||
K58 | K58SD160 | |||
MSD6A938 | X55Q | X55QE190 | 固件格式：CtvUpgradeX55Q.bin |
出品时间 | 芯片型号 | 市场型号 | 产品型号 | 进工厂菜单方法 | 刷机方法 |
2015-2016年 | MSD6A628 | C43 | C43 | 菜单+1999+回看 | 1、下载后的刷机固件需要解压1次，命名及格式如下： CIBN_CanTVC43_MSD8560VX_V2.23_20150709_TPT430H3- HVN01_USB.bin （不可随意修改固件名及格式）； 2、格式化U盘，并保证U盘格式为FAT32，将固件拷贝至U盘根目录 下； 3、在交流关机状态下将U盘接入USB口，通交流电；交流开机大约 3 秒后，可以看到电源指示灯闪烁， TV会弹出刷机画面，开始刷 机； 4、刷机过程大约需要 3 分钟时间， 当提示进度条到100%，刷机完 成，系统自动重启，刷机成功。 |
MSD6A638 | C32 | C32KD110 | 信号源+方向左+方 向左+音量减+方向 右 | 1、下载后的刷机固件需解压1次，不可随意修改固件名及格式； 2、格式化U盘，并保证U盘格式为FAT32，将固件拷贝至U盘根目录 下； 3、在交流关机状态下将U盘接入USB口，一直按住本机按键板“待机 键”再通交流电；交流开机大约 3 秒后，可以看到电源指示灯闪 烁， TV会弹出刷机画面，开始刷机；此时可以松开“待机键”； 4、刷机过程大约需要 3 分钟时间， 当提示进度条到100%，刷机完 成，系统自动重启，刷机成功。 注：F55、U65需按本机“确定键” | |
E32 | C32KD210 | ||||
C40K | C40KD120 | ||||
C42S | C42SD320 | ||||
C43S | C43SD120 | ||||
C49S | C49SD320 | ||||
C49C | C49CD120 | ||||
C50S | C50SD120 | ||||
MSD6A828 | V43S | V43SD160 | |||
V50S | V50SD160 | ||||
X55 | X55KE560 | ||||
F55S | F55SD160 | ||||
F55 | F55 | ||||
W55 | W55KE590 | ||||
U65 | U65KE660 |
出品时间 | 芯片型号 | 市场型号 | 产品型号 | 进工厂菜单方法 | 刷机方法 |
2017年 | MSD6A638 | C39 | C39SD110 | 信号源+方向左+ 方向左+音量减+ 方向右 | 1、下载后的刷机固件需解压1次，不可随意修改固件名及格式； 2、格式化U盘，并保证U盘格式为FAT32，将固件拷贝至U盘根目录下； 3、在交流关机状态下将U盘接入USB口，一直按住本机按键板“待 机键”再 通交流电；交流开机大约 3 秒后， 可以看到电源指示灯 闪烁， TV会弹出刷 机画面，开 始刷机；此时可以松开“待机键”； 4、刷机过程大约需要 3 分钟时间，当提示进度条升级到 100%，刷机完 成，自动重启，升级成功。 |
MSD6A348 | C32Pro | C32SD210 | |||
E32Pro | E32SD210 | ||||
C42Pro | C42SD220 | ||||
C43Pro | C43SD220 | ||||
MSD6A828 | K49 | K49SD160 | |||
V50Pro | V50SD260 | ||||
M50S | M50SD260 | ||||
F55Pro | F55SD260 | ||||
M55S | M55SD260 | ||||
K58 | K58SD160 | ||||
MSD6A938 | X55Q | X55QE190 |

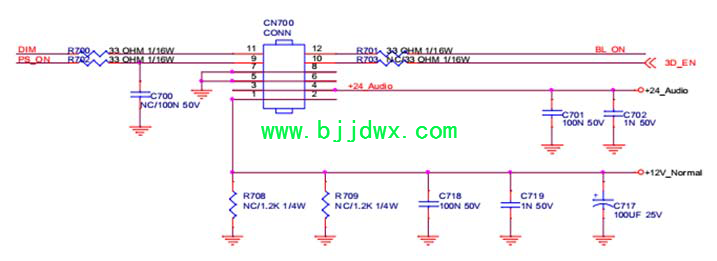

CN700引脚定义 | 名称 | 描述 |
1、2 | 12V | 主供电 |
3、4 | 24V | 伴音功放供电 |
5、6、7、8 | GND | 地 |
9 | PS_ON | 开待机控制 |
10 | 3D_EN | 空 |
11 | DIM | 背光亮度控制 |
12 | BL_ON | 背光开关控制 |

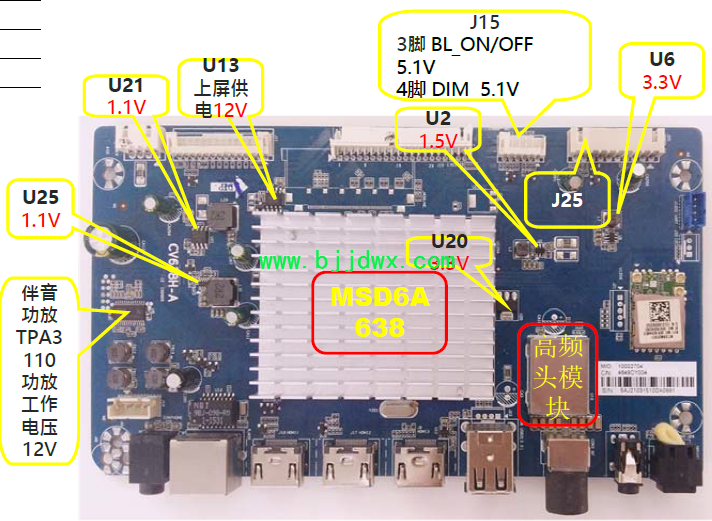

J25引脚定义 | 名称 | 描述 |
10 | 5V_STB | 待机5V |
9 | ON/OFF | 开待机控制 |
2、7、8 | GND | 接地 |
5、6 | 12V | 屏供电 |
3、4 | 5VA | 5V-2 |
1 | 12V | 主板供电 |

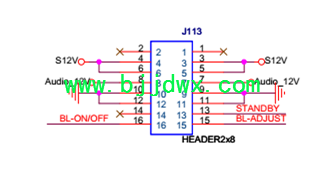

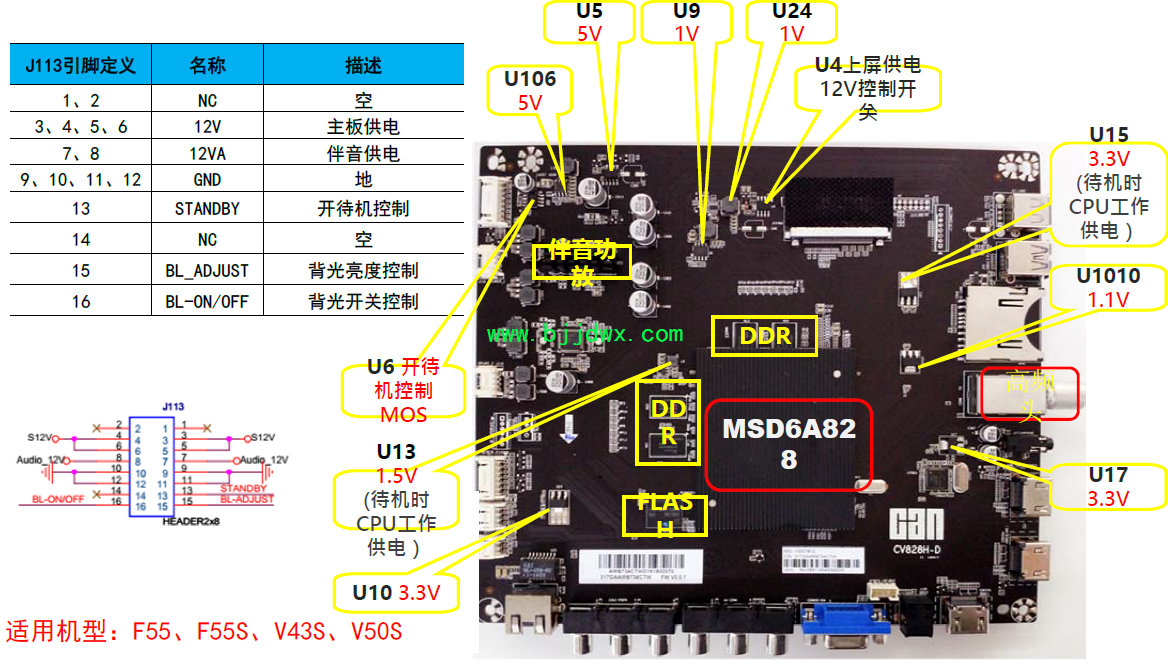

J113引脚定义 | 名称 | 描述 |
1、2 | NC | 空 |
3、4、5、6 | 12V | 主板供电 |
7、8 | 12VA | 伴音供电 |
9、10、11、12 | GND | 地 |
13 | STANDBY | 开待机控制 |
14 | NC | 空 |
15 | BL_ADJUST | 背光亮度控制 |
16 | BL-ON/OFF | 背光开关控制 |
