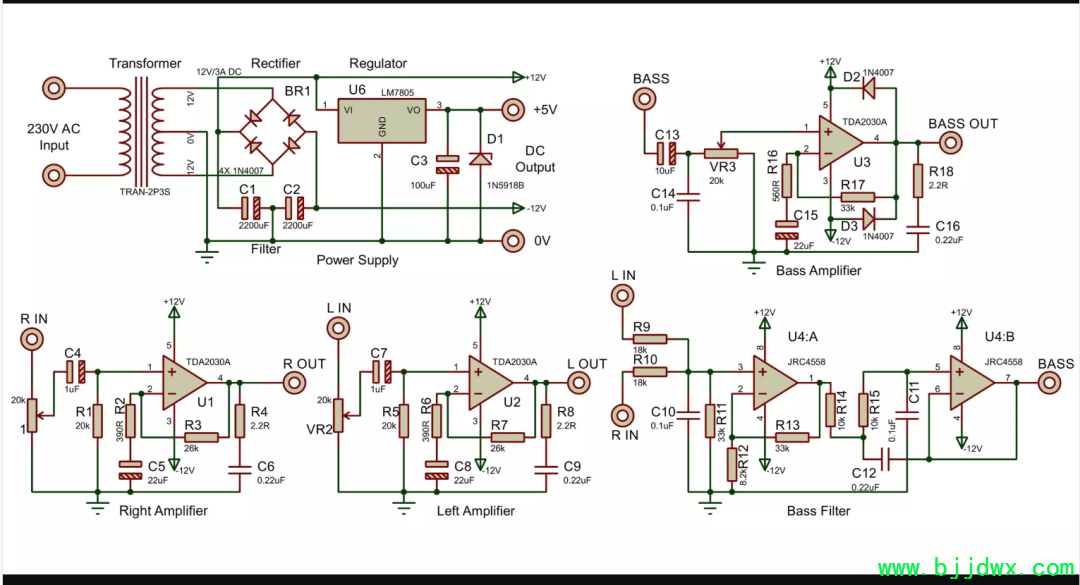

双±12V音频放大器电路：单声道、立体声和低音放大器:

本文介绍如何构建一个三通道TDA2030放大器电路，分别有左、右和 低音通道，并由双±12V电源供电。此外，它集成了低音滤波电路，通过7805调节器支持蓝牙，以及多种保护功能，确保稳定性和耐用性。

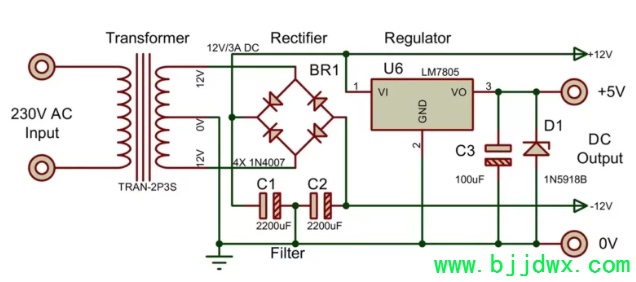

12V双电源电路工作

12-0-12V变压器将交流电市电转换为24V直流电。
桥式整流器（1N4007二极管）将交流电整流转为直流电。
两个2200μF电容稳定±12V电源轨。
7805电压调节器将+12V转换为+5V，为蓝牙模块供电。

2. 立体声放大（左右声道）

TDA2030
反馈：26kΩ + 390Ω电阻（组增益），反相引脚处22μF电容。
直流阻断：输入端1μF电容，接地电阻20kΩ。
Zobel ：扬声器输出处为2.2Ω + 0.22μF电容。

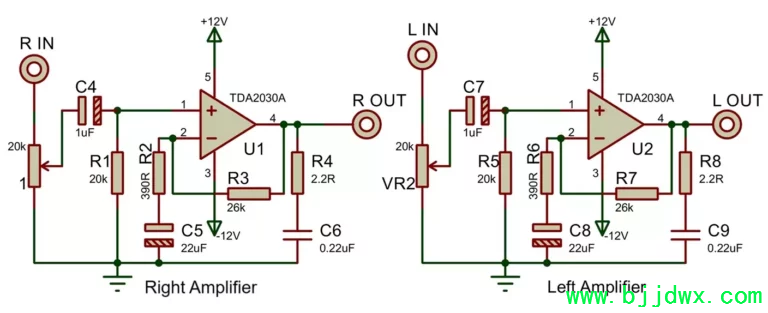

TDA2030 立体声放大器电路工作

控制：26kΩ电阻设定音量，390Ω电阻稳定增益。将增益增加到47kΩ则提升输出。
输出保护：Zobel网络（2.2Ω + 0.22μF）降低了高频噪声。
二极管保护：两个1N4007二极管保护扬声器背电磁场。

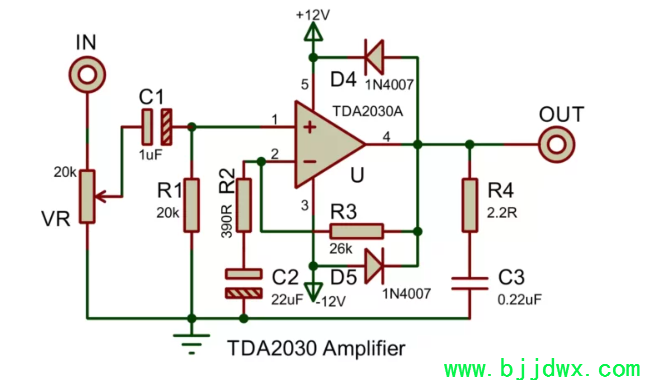

TDA2030 单声道放大器电路

这里有一台输出端带有二极管保护的单通道放大器。如果你想要采样和低功耗设计，且不想要低音或立体声输出，可以使用它。

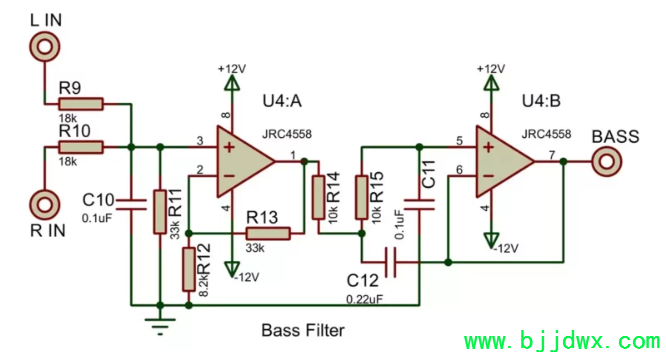

3. 低音滤波电路组成

电阻：18kΩ x2,33kΩ x2,10kΩ x2,8.2kΩ
电容：0.1μF（104）x2,0.22μF（224）x1
前级阶段：JRC4558运算放大器

工作

第一个运算放大器构成了一个前置放大器电路，分别有33kΩ和8.2kΩ电阻，定义放大器的增益。
RC滤波器（两个10kΩ + 0.1μF + 0.22uF，以及4558 IC的第二个运放组成低通滤波器）阻断200Hz以上的频率，隔离低音信号。
滤波后的低音信号随后被送入TDA2030低音通道进行放大。

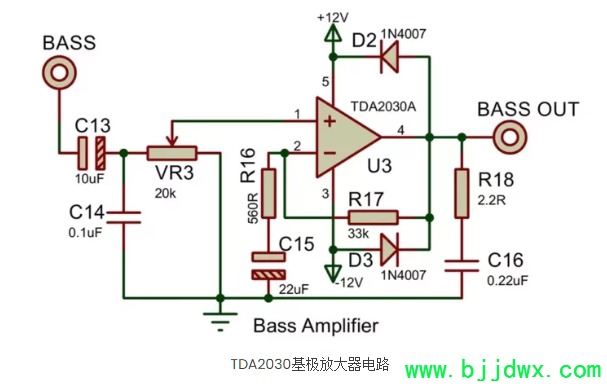

4. 低音放大器电路组成

TDA2030
输入：来自4558运放的滤波低音信号。
反馈网络：33kΩ + 560Ω电阻（组增益），反相时电容22μF。
直流阻断：输入端10μF电容。
Zobel 网络：扬声器输出处为2.2Ω + 0.22μF电容。
二极管保护：两个1N4007二极管，防止扬声器产生的反电动势。

低音音量控制

反馈环路中可加装一个50kΩ电位器（带有26kΩ电阻），用于可调节低频提升。

5. 蓝牙模块集成组成

7805 稳压器：提供稳定的+5V电压。
解耦电容：100μF/16V。

连接

+5V供电给蓝牙模块。
蓝牙的音频输出连接到放大器的输入端。

PCB布局技巧与故障排除指南

星接地：将所有地线连接到单一点（变压器的中心抽头）。
隔离：保持输入/输出路径分开以避免噪声。
散热片：在所有TDA2030 IC上安装散热片以防止过热。
在最终组装前分别测试每个通道以获得最佳效果。

可调低音增强

将两个10kΩ电阻替换为双50kΩ电位器。

桥接模式以获得更大功率

每个通道用两颗TDA2030 IC，输出28W。
