液晶电视“三无”（无图像、无声音、无指示灯）且指示灯不亮的故障，这种故障通常指向电源板。
第一步：根据故障现象锁定范围
“三无”且指示灯不亮，说明电视机未能进入待机状态。对于开关电源结构的液晶电视，这意味着电源板没有输出任何一组电压（如5V待机电压或12V主电压），故障大概率出在电源初级侧或待机电路本身。检修从测12V输出电压入手，发现为0V，直接锁定电源板是问题所在。
第二步：从PFC电压判断初级工作状态

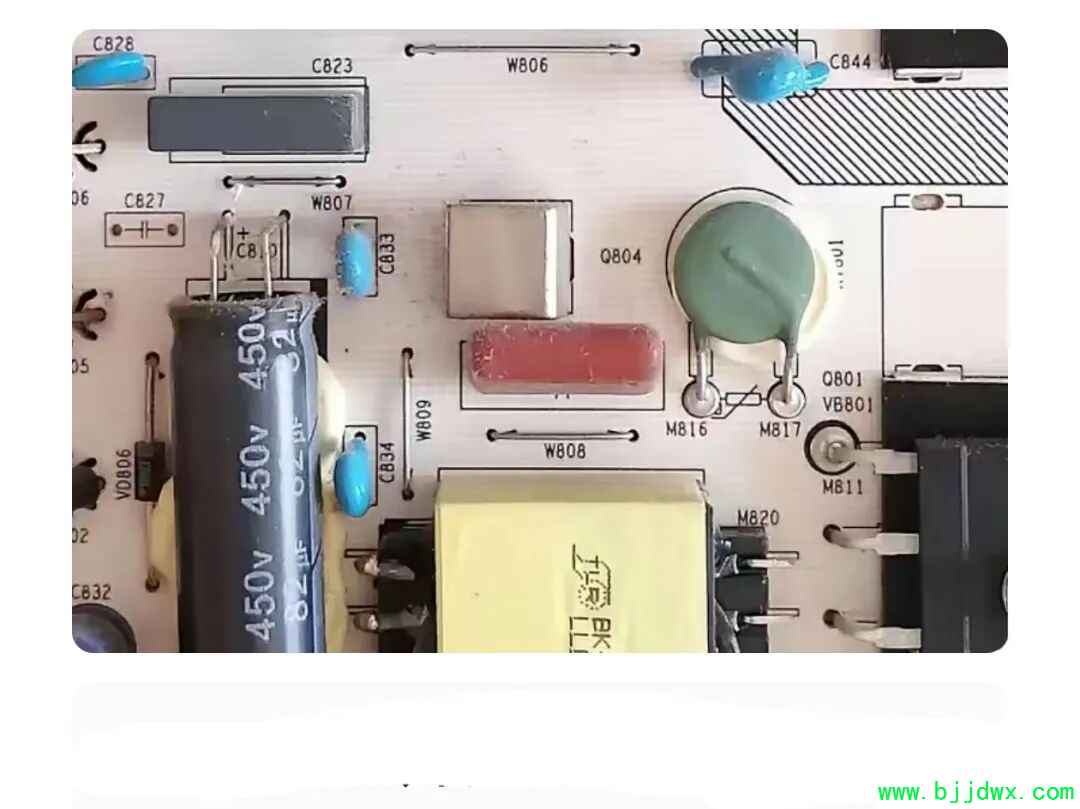

测PFC大滤波电容两端电压仅为300V，这是一个关键节点。正常工作时，PFC电路应将整流后的约300V升压至380V-400V。实测300V，说明PFC电路完全没有启动，且该电压只是市电整流滤波后的直流值（220V×1.414≈311V），意味着开关电源的初级主电路未能进入高压直流变换状态。
第三步：倒查驱动芯片供电
为了进一步定位，检测开关电源+12V驱动块IC2的供电脚（⑤脚）无电压。这直接解释了为什么PFC和主输出都不工作——因为驱动芯片本身没有获得启动电压，无法输出驱动脉冲控制功率MOS管，自然也无法建立PFC升压和后续的12V输出。
第四步：追踪启动电阻，找到物理故障
驱动芯片的启动电压通常来自整流后的300V直流母线，通过串联的高阻值降压电阻（几百kΩ到几MΩ）为芯片提供初始电流。检查IC2⑤脚外接的启动电阻RF8、RF12、RF17，果然发现RF8无穷大（开路）。启动电阻开路后，芯片完全失电，整个开关电源陷入“休眠”，这是典型的电源不启动故障。
第五步：代换修复并验证
用150kΩ电阻代换RF8（原阻值应与电路中其他串联电阻匹配，使总阻值符合芯片启动要求），通电后图声正常，证明故障彻底排除。
该故障的根源在于一颗启动电阻的开路，导致驱动IC无法启动，进而PFC电路不工作、主输出为0V，最终表现为“三无”。检修过程中采用“从后往前、从大到小”的逆向追踪法：先确认无输出，再判断PFC异常，然后倒查驱动芯片供电，最后定位到具体的阻容元件。逻辑链条完整，测量点选择精准（PFC电容电压、芯片供电脚），省去了逐一检测变压器、整流管等费时步骤。
此外，该故障也提醒我们：在“三无”且指示灯不亮的案例中，若大电容电压为300V左右，可优先检查启动电阻；很多看似“电源板报废”的故障，往往就是几颗高压电阻开路或虚焊所致。更换时要注意电阻耐压和功率（一般用1/2W以上金属膜电阻），避免再次击穿。
