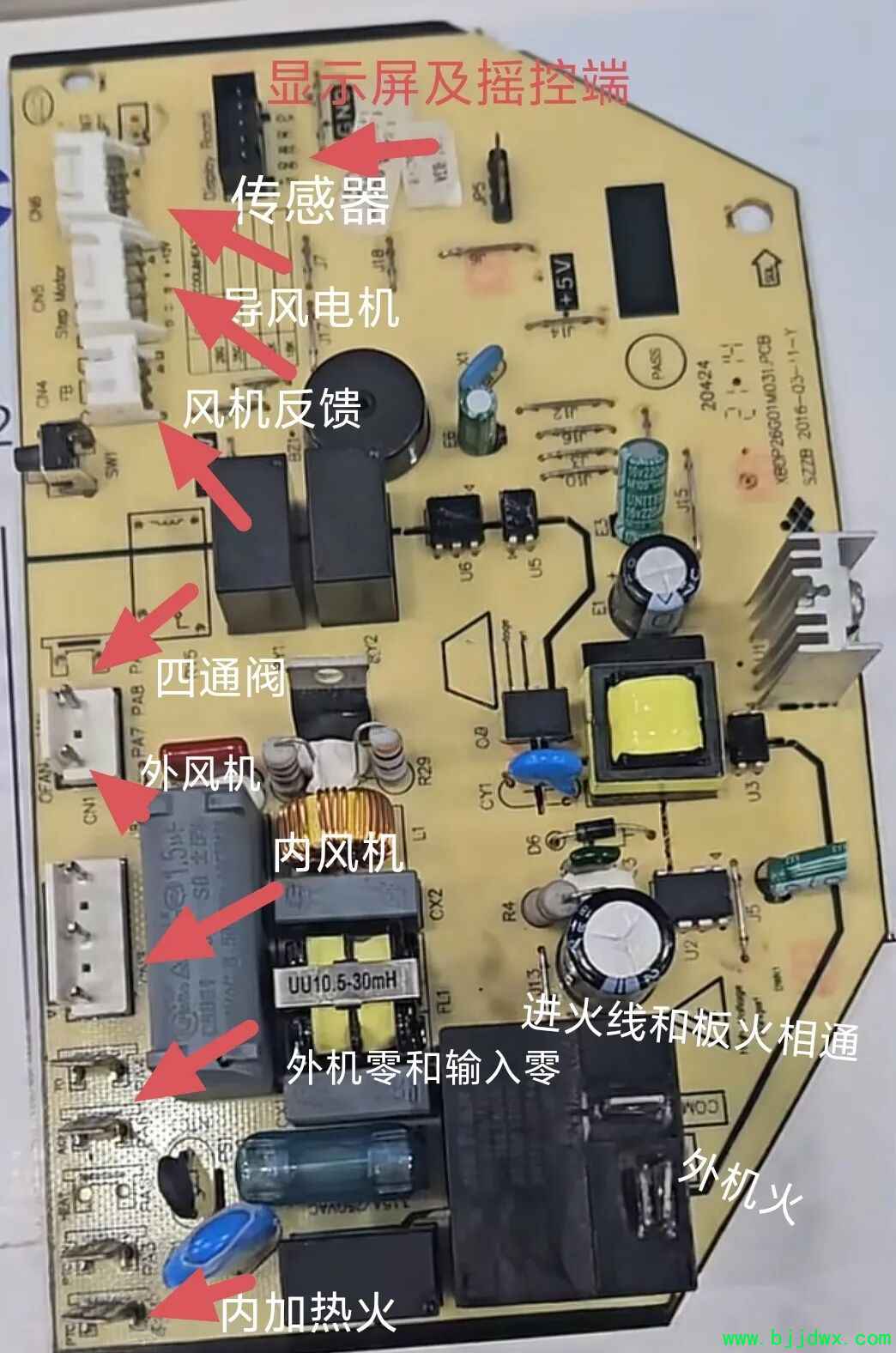

这是一台格力1.5匹空调内机控制系统的完整原理讲解。
一、 电源输入与分配
1. 电源线：
· 棕色线：火线 (L)。整机控制的核心，电路板通过控制此线的通断来管理外机负载。
· 蓝线：零线 (N)。进入内机后并联，一路供给内机电路，另一路输出到外机。
· 黄绿双色线：地线 (PE)。
2. 外机供电原理：
· 外机的压缩机、四通阀、风机所需的零线，在外机内部是并联共用的。
· 内机电路板通过控制火线的通断，来决定何时为这些外机负载供电。
二、 主要负载与控制方式
内机电路板通过继电器控制各负载的220V供电：
1. 压缩机：由大功率继电器控制。当需要制冷/制热时，继电器吸合，火线通过黑线输出到外机压缩机。
2. 四通阀：用于切换制冷/制热模式。由一个小继电器控制，输出线通常为紫色线（标有4V）。当继电器吸合，四通阀得电，空调转为制热模式。
3. 外风机：同理由继电器控制，吸合后为外风机供电。
4. 内风机：
· 采用交流电机，需配合一个1μF/500V的启动电容工作。若电机通电后不转或转速慢，但用手拨动后可转，通常为此电容容量减小所致，可用万用表电容档检测。
· 电机带有霍尔传感器反馈线（一组三根细线），用于将转速信号反馈给CPU，实现精确控制。
5. 电辅热：
· 由两个继电器控制，且加热器通常是串联的。
· 内置65℃温控器，超温后自动断开，防止过热。
· 还串有自恢复保险丝，当电流异常过大时会断开，电流正常后可自动恢复，起过流保护作用。
6. 步进电机：用于控制导风板的开合。变频空调中的电子膨胀阀也属于步进电机的一种。
三、 核心检测与交互部件
1. 温度传感器：
· 管温传感器：插在蒸发器铜管上，检测铜管温度。
· 环境温度传感器：检测房间温度。
· 工作原理：均为热敏电阻，其阻值随温度变化，从而改变分压点的电压。CPU通过检测此电压来判断温度。
· 关键功能：
· 制热时防冷风：需等蒸发器温度升高后，内风机才启动。
· 间接判断制冷剂压力：若压缩机已工作，但一段时间后管温无变化，CPU可能判定为制冷剂不足。
2. 显示与遥控接收板：
· 显示屏：故障率较低。
· 红外接收头：故障率高。通常为三引脚元件：5V供电、地、信号输出。型号通用，只要引脚功能对应即可更换。
3. 蜂鸣器：通电或操作时发出“嘀”声的提示元件。
四、 内机电路板供电系统（关键维修点）
这是空调不通电故障的首要检查部分。
1. 老式工频电源（变压器方案）：
· 流程：220V → 变压器 (降压至约11V) → 整流桥堆 (四个二极管) → 滤波电容 (得到约16-17V直流) → 稳压电路。
· 稳压输出：
· 12V：通常由稳压二极管或三端稳压器产生，供给所有继电器、步进电机。
· 5V：由7805等三端稳压器将12V或更高电压稳压得到，供给CPU、传感器、接收头等核心电路。若无5V，则整板不工作。
2. 新式开关电源：
· 将老式的变压器、整流、稳压部分集成化，由电源管理芯片、高频变压器等组成，效率更高，成本更低。
· 输出同样为12V和5V，功能完全相同。
· 学习建议：想掌握开关电源原理，可先从研究电动车（36V/48V）充电器入手，其原理相通。
五、 总结
空调内机的控制逻辑是：CPU通过接收遥控指令、温度传感器信号，控制各继电器和步进电机的通断与动作，从而管理压缩机、四通阀、风机、电辅热等负载，最终实现制冷、制热、送风功能。 电源电路（特别是5V生成部分）和温度传感器是常见的故障点。
