湖北武汉: 不仅仅是中国光谷

目前，湖北电子信息产业已基本形成了六大产业群：光通信产业群；移动通信产业群；显示器产业群；软件产业群；电子基础材料产业基地和汽车电子产业。

武汉市是湖北省的省会和电子重镇，电子信息产业已经成为该市工业发展的重要支柱之一，2008年占据全省电子信息产业产值的90%，主要分布于东湖新技术开发区、武汉经济技术开发区、蔡甸经济开发区、东西湖吴家山台商投资区、江汉经济技术开发区和其他都市工业园。其中，规划面积达224平方公里、已建成面积约90平方公里的武汉东湖新技术开发区被冠以“中国光谷”的美誉，是中国建设世界一流高科技园区的6个试点国家级技术开发区之一，占全市电子信息产业80%以上，同比增长超过30%。截至2008年底，该区注册企业为12,784家，高新技术企业占约2,100家。

《电子系统设计》总分析师Yorbe Zhang专程访问了东湖高新区的管理层、实验室和代表企业，为大家呈现中国中部电子工业的发展和特点。

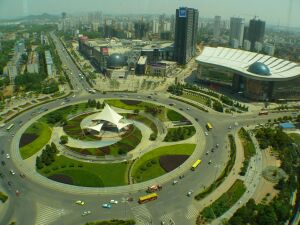

图1：武汉东湖高新区局部。

中国的光谷

武汉东湖高新区始建于1988年10月，至1991年3月被国务院首批批准为国家级高新技术产业开发区。2001年，被原国家计委和科技部批准为国家光电子产业基地，即“中国光谷”。

“光谷的发展最早期起源于在1984年由业界人士提出的在中国的智力密集区建立实验区的思路，随后的几年内出现了诸如中关村、东湖等一批高新区。借助武汉在光方面的科研力量和人才优势，以及光博会等专业展览，使武汉在光产业上得到了快速的发展和业界的认同。现在，我们园区在中国电子信息产业的综合影响力位于前6名。” 武汉东湖新技术开发区管理委员会夏亚民副主任简单介绍了光谷的发展历程。

“东湖高新区发挥光电子信息产业集聚的优势，初步形成了以光电子信息产业为主导，生物技术、能源环保、现代装备制造、软件与服务外包业等高新技术产业竞相发展的产业格局，”夏亚民表示，“其中光通信、移动通信、现代装备制造、能源与环保、生物产业、软件与服务外包等六个产业规模都超过百亿元。”

在园区内，与光相关的产业，包括光通信、移动通信、光器件、激光、LED照明等，占据了该园区2008年约一半的产值，光电子信息产业在这里成为绝对的主导：在光通信产业方面，高新区光纤光缆生产规模达到世界第二位，国内市场占有率达到50%，国际市场占有率为12%，与此同时，现有移动通信设备、终端和配套产品生产企业30家，形成了较为完整的新一代移动通信产业链；光电器件的国内市场占有率为60%，国际市场占有率达6%；在半导体照明和光伏产业方面，2007年，高新区成功封装出1500瓦超大功率LED光源，是目前世界上最大功率的人工光源；在激光产业方面，现有激光设备产品生产企业53家，国内市场占有率一直保持在50%左右，是中国重要的激光设备生产基地。

“在促进光产业发展的过程中，我们也积极支持和带动周边城市的发展，形成大范围的产业链。”夏亚民补充道。目前，武汉协同其周边的黄石、鄂州、黄冈、孝感、天门、咸宁、仙桃、潜江8个半径在100公里的城市，形成了“1+8”光谷圈。

图2：夏亚民（中）、王继增（左）和杨道虹（右）探索东湖高新区未来的发展方向。

光电国家试验室加强光产业凝聚力

武汉光电国家实验室是中国科技部于2003年11月批准筹建的五个国家实验室之一，是国家科技创新体系的重要组成部分，也是“中国光谷”的创新研究基地。该实验室于2005年投入使用，目前研究人员有300人，研究生（博士和硕士）有700多人。

“实验室既要在应用基础研究前沿开展系统深入的战略性和前瞻性的研究工作，逐步在一部分学术领域取得国际先进直至领先地位；同时也要着眼于解决国家光电子专业发展中的重大关键技术问题，” 武汉光电国家实验室副主任谢长生教授介绍道，“因为武汉的光电子产业比较发达，所以落户于此。”

该实验室研究的领域中属于传统产业的包括：1. 激光产业：主要是强激光、激光医疗器械、激光加工集成、大功率激光器等；2. 光纤光缆；3. 光电器件，即光通信所用的电子器件，包括通信激光器、光放大器等。

实验室将更多的资金和力量放在一些新领域：太阳能光伏、半导体照明和OLED。

“在多个前沿领域的研究中我们采取了由国外吸引高端人才的方式，结合已有的研究成果，在多领域取得了很大的进展。包括太阳能领域的染料敏化太阳能电池研究，已经成功推出10cm*10cm的样品（可带动一个电机），而成本是目前硅基太阳能电池的1/5至1/10，下一步就是工业化工艺的研究。它相当于在玻璃上进行油墨印刷似的印刷一层，形成太阳能电池；在半导体照明领域，推出了目前国内功率最大的LED（实验室可做到3W/颗，量产为1W/颗）；在OLED方面，我们已经解决了材料的选择，尤其是蓝光的发光材料，发光的效率和色度都不错。下一步，我们将往器件上做，例如手机屏幕，”谢长生介绍道，“实验室也将为产业化提供支持，加速新技术的市场化。”

实验室还涉及到很多其它领域，包括光通信（重点是高频及新型全光电器件与微纳制造）；接入网光纤到户的技术；移动无线通信（3G以上技术)和光电信息存储。

以光电信息存储为例，研究的项目包括纳秒级的相变存储器，读写速度已达到5ns。另一个是采用红光加高压缩技术，但存储密度和分辨率大幅提高，使采用传统的DVD技术实现高清内容播放成为可能。该产品被称为红光高清视盘机(NVD)，可规避在高清时代下蓝光一统天下产生的专利问题。

图3：谢长生：国家光电实验室为产业化提供支持。

光谷：在“谷”，不在“光”

东湖高新区作为中国的光谷使其聚集了众多的光电相关企业，但这并不是光谷的全部。

“光谷，在谷不在光”是夏亚民和东湖高新区招商局局长王继增多次提及的一句话，“光是我们的主导产业，但这并不意味着我们只发展单一产业。”光谷的称谓来源于硅谷，但硅谷的高科技公司不完全基于硅。

在光谷，首先值得一提的是中国中部第一条12英寸IC生产线在武汉新芯集成电路制造有限公司落成，该项目由武汉市政府投资，并委托中芯国际管理和运营。生产线于2008年6月在东湖高新区试产成功，首批产品采用90nm工艺生产，良率达92.6%。该条12英寸生产线的设计产能为1.5万片晶圆，目前已具备3,000片的量产能力。

曾亲自参与了该项目的全程运作，现就任东湖高新区管委会招商局副局长的杨道虹博士表示：“这个项目表示了我们对半导体产业的重视。我们正在不断地促进半导体产业链在武汉的完善，并吸引更多的全球和国内企业和人才在武汉开设设计中心或创业。”东湖高新区将围绕12英寸芯片生产线的建设，引进集成电路产业相关先进技术，建立半导体研发中心。同时，也正在争取政府投资建立IC设计公共开放平台。按照该高新区的发展规划，未来将建设2－3条12英寸芯片生产线，4-5条8英寸芯片生产线。

其次，园区目前已有集成电路设计单位15家，芯片制造和封装、产品应用骨干企业14家。其中，台湾旺宏、美国磐大、芯动科技、大江微电子、博硕微电子等集成电路设计企业已入驻配套，产品覆盖光通信、电源管理、消费电子等领域。同时，华瑞高科半导体封装项目即将开工。

第三，在消费电子产业方面园区现有企业19家。富士康一期已累计生产数码相机160万台，电脑组件80万台（套），入住员工近8000人；武汉天马第4.5代TFT项目2009年第一季度开工；开发出中国第1台具有自主知识产权的NVD样机，拥有49项专利，目前正在积极推进产业化。

第四，武汉聚集了中国著名的通信设备和终端产品制造商，包括武汉邮电科学院、烽火科技、多普达、武汉NEC、普天科技等，华为在武汉也建立了一个约有1000人的通信研发团队。同时，作为中国的三大汽车制造基地之一，汽车电子的相关企业也有入驻。

此外，在软件与服务外包产业中企业总数达到600多家。光谷软件园完成40万平方米办公用房建设，集聚企业100多家，目前正在推进9平方公里的光谷软件城工程。引进了IBM、微软等一批软件外包企业，全球最大的服务外包企业EDS在高新区建设的全球服务外包中心已建成开业。
