TDA8361性能、引脚功能

searching

TDA8361性能参数
     双列直插密52脚封装。内部功能方框图如图。它主要由以下儿部分构成：
     1、图象中频、AFT及ACG检波电路

    它们主要是由三级图象中频放大电路、鉴频解调电路、AFC网采样保持检波电路、AGC及视频检波电路、视频识别电路等组成。

    2、伴音中频电路

    伴音鉴频电路主要由伴音选择开关、限幅器，锁相环鉴频电路、前置放大和静噪电路组成。

    3、亮度信号处理电路

    在TDA8362/TDA8361内，亮度信号处理电路由陷波旁路电路、亮度延迟及勾边（校正）电路、白峰值限幅电路等组成。

    4、色度通道

    TDA8362/TDA8361的色度通道可分为色度开关、色度带通、ACC放大器，色副载波解调（系统处理器）电路、APC检波电路（相位检波器）和消色器，以及彩色制式识别、基色矩阵、输出钳位电路等几部分组成。

    5、行场扫描小信号处理电路

    TDA8362／TDA8361内的鉴相1、鉴相2、分频电路、行场同步分离电路、行振荡器，一致检波器、行场激励输出电路等及其外部元件构成了行场扫描小信号处理电路。

    6、AV／TV切换电路和外部R、G、B插入或消隐开关

    TDA8362/TDA8361的AV/TV切换由其内部视频开关、音频开关完成。而外部R、G、B信号插入或消隐直接由其（21）脚直流电电平去控制钳位开关和三基色输出级。

TDA8361应用电路图

TDA8362与TDA8361相比较
      其基本功能和特点基本相同，只是TDA836l缺少SECAM制式的识别处理功能。即TDA8361的（32）脚、（27）脚不具备TDA8362相应脚所具有的4.43MHz基准频率输出和SECAM制式识别信号输出，以及（27）脚的SECAM制式彩色全电视信号输出功能。

    TDA8361的（32）是未使用的空脚，（27）脚只作为接收NTSC制式信号时的色调控制输入端。

TDA8362/TDA8361的引脚功能及标准电压值（2970N）如图。其中（5）脚还应具有输入音量控制信号功能，但在厦华大屏幕彩电中未使用，只作为音频信号输入端。（16）脚的直流电压在接收电视信号时应为0V，在AV1／AV2状态下为7.8V，接收亮色分离的SVHS信号时则为4.0V。模拟控制量输入端（14）、（17）、（25）、（26）、（27）脚的直流电压将随所设置的控制状态不同而不同，只要在变化范围内均属正常。

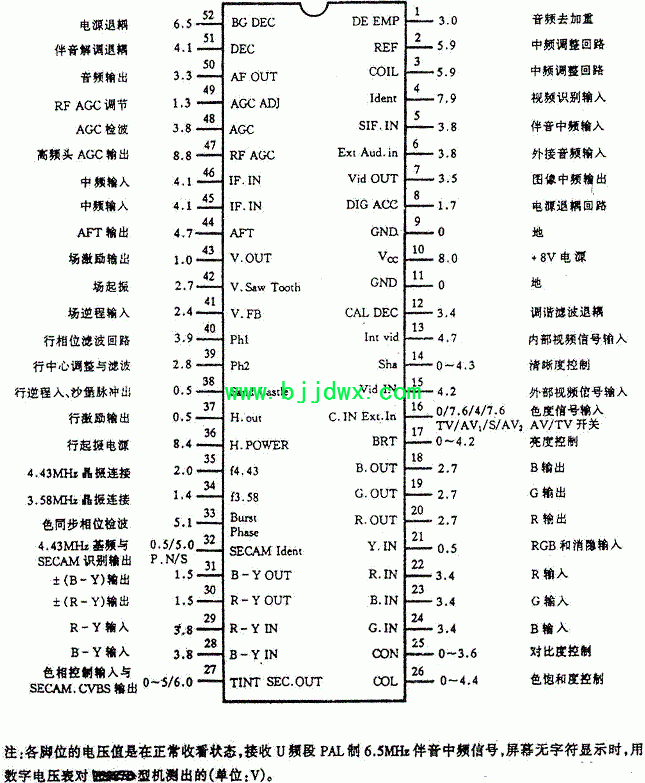

TDA8361引脚功能和引脚电压

序号	符号	功能	直流电压（V）	序号	符号	功能	直流电压（V）
1	-	音频信号输出\去加重	3	27	HUE	色调控制	3.3
2	-	同步检波	5.9	28	(B-Y)IN	(B-Y)色差信号输入	3.9
3	-	同步检波	5.9	29	(R-Y)IN	(R-Y)色差信号输入	3.9
4	ID	电台识别	6	30	(R-Y)OUT	(R-Y)色差信号输出	1.5
5	TV.SIF	TV伴音中频信号输入	8	31	(B-Y)OUT	(B-Y)色差信号输出	1.5
6	AV.A	AV音频信号输入	3.9	32	SECAM	SECAM参考信号输出	1.7
8	-	电源去耦	1.7	34	3.58M	3.58MHz压控晶振	2
9	GND	接地	0	35	4.43M	4.43MHZ压控晶振	2
10	VCC	电源电压8V	7.9	36	Vcc(H)	行启动电源	8
11	GND	接地	0	37	H	行激励	0.5
12	-	去耦	3.1	38	H.FB.SCP	行反馈,沙堡脉冲形成	1.3
13	TV.V.IN	TV视频信号输入	4.2	39	-	行中心调节	2.7
14	-	勾边和外视频识别	5.1	40	-	行鉴相低通港滤波1	3.9
15	AV.V.IN	AV视频信号输入	3.5	41	V.FB	场反馈	2.4
16	AV.VSH.C	AV开关,S-VHS端子色度信号输入	0~4.0	42	V	场锯齿波形成	2.8
17	Y	亮度控制	3	43	V	场激励信号输出	3.5
18	B	蓝色信号输出	2.3	44	AFT	自动频率调节微调电压输出	3.3
19	G	绿色信号输出	2.3	45	IF IN	中频信号输入	4
20	R	红色信号输出	2.3	46	IF IN	中频信号输入	4
21	FBL	快速消隐信号输入	0	47	RF.AGC	高频AGC电压输出	7.9
22	R	红色字符信号输入	3.3	48	IF.AGC	中频AGC检波	3.8
23	G	绿色字符信号输入	3.3	49	RF.AGC	高频AGC调节	1.4
24	B	蓝色字符信号输入	3.3	50	AFT OUT	音频信号输出	3.5
25	CON	对比度控制	2	51	AF	音频预放去耦	3.9
26	COL	色饱和度控制	2.6	52	Vcc	电源去耦	6.6

采用TDA8362/TDA8361芯片彩电行振荡电路的检修思路

对行电路的检修，我们必须充分注意到：电路比较特殊，要采取特殊的办法。对于TDA8362/1等机心彩电无光栅故障的检修，目前总体上研究得还不是很透彻。有时有些无光栅的故障虽然修好了，却发现原因和结果怎么也扯不上关系。例如一台电视机行不振荡的原因是TDA8362的49脚外接AGC延迟电位器（相当于海信TC2536的RP350）一脚开路，造成该脚电压大大升高。为了对付这种情况，采取这样的办法：全面测量集成电路的各个引脚．不管与故障现象是否相关，最终把和正常值差别最大的作为研究重点进行检修。这个办法也可以用于其他场合，这样做要比陷入僵局，冥思苦想好多了。

　　前面曾经提到TDA8362/1的36脚电压要求很严格，如果该脚电压不正常，可能导致行振荡频率的严重偏离。

　　检修无光栅故障时，还必须首先根据N300的37脚工作的特点，应当确保C910两端有5V左右的电压，电路才能正常工作。如果0910两端电压为零，需检查V106的导通条件是否具备。正常时，V106基极和发射极的电压差在0.7V左右，否则应顺路检查到N101的19脚，测量该脚发出了高电平的开机指令还是发出了低电平的待机指令。如果电路一直处于待机状态，可以按照以后文章对遥控系统的介绍检修。

　　V902无论什么原因导通当然也会造成无光栅。检修时可以暂时断开V902阳极，短时间开机测量0910两端电压是否恢复到5V。如是，则可以认定故障是V902组成的保护电路引起，需要检查它所连接的器件。初学者可能采取这样的简便方法：用镊子瞬间短路V902控制极到地，如果0910上的电压恢复到5V就确认保护电路起控。但是可控硅不是晶体管，它具有自锁特性，即一旦被触发导通后，即使撤掉控制极电压甚至在控制极上加反压，导通的状态都不能改变，对这点初学者一定要注意。实际操作上，上面的办法可以变通为先短路控制极再重新开机，这样就能得出准确的判断。
