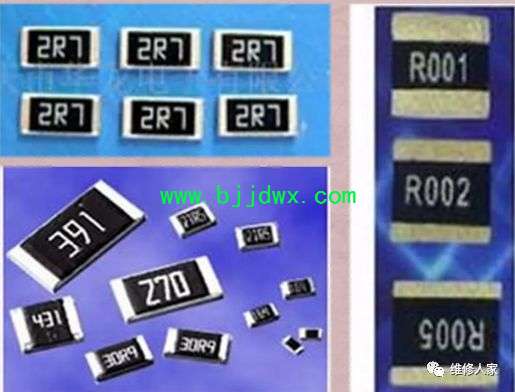

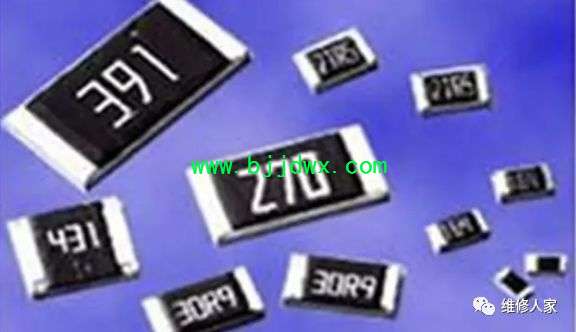

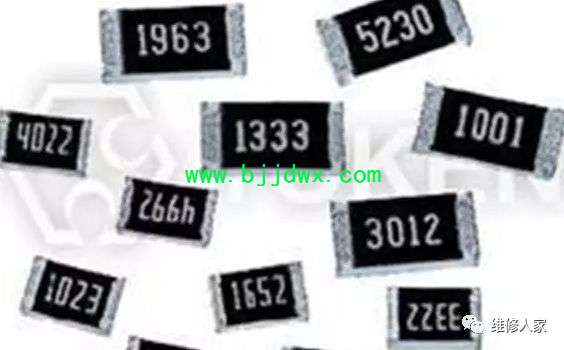

贴片电阻是在真空中溅镀上一层合金电阻膜于陶瓷基板上,加玻璃材保护层及三层电镀而成,可靠度高,外观尺寸均匀,精确且具有温度系数与阻值公差小的特性。 贴片电阻的特性: 体积小,重量轻;适应再流焊与波峰焊;电性能稳定,可靠性高;装配成本低,并与自动装贴设备匹配;机械强度高、高频特性优越。 零件规格: 零件规格即零件的外形尺寸,SMT发展至今,业界为方便作业,已经形成了一个标准零件系列,各家零件供货商皆是按这一标准制造。 标准零件之尺寸规格有英制与公制两种表示方法,如下表: 英制表示法 1206 0805 0603 0402 公制表示法 3216 2125 1608 1005 含义: L:1.2inch(3.2mm)W:0.6inch(1.6mm) L:0.8inch(2.0mm)W:0.5inch(1.25mm) L:0.4inch(1.0mm)W:0.2inch(0.5mm) 1、102是5%精度阻值表示法: 前两位表示有效数字,第三位表示有多少个零,基本单位是Ω,102=1000Ω=1KΩ。 2、1002是1%阻值表示法: 前三位表示有效数字,第四位表示有多少个零,基本单位是Ω,1002=10000Ω=10KΩ。 3、如果是小数,则用“R”表示“小数点”。 并占用一位有效数字,其余两位是有效数字。 例如:“2R4″表示“2.4Ω”;“R15”表示“0.15Ω”。 贴片电阻的工作温度范围为-55--+125℃,最大工作电压与尺寸有关:0201最低,0402及0603为50V,0805为150V,其它尺寸为200V。 |
