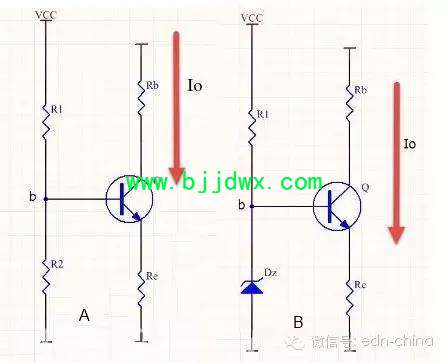

LED电源的工程师经常提及“恒流”驱动,其实,在很多电子设备中,有许多用电设备要求供给的电流(而不是电压)保持恒定。一般把这种能够向负载提供恒定电流的电源称为恒流源。所谓恒流,是一种习惯说法,并不是电流值绝对不变,只是这种变化相对的小而已,在一个规定的工作范围内保持足够的稳定性。 一, 晶体管恒流源 这类恒流源以晶体三极管为主要组成器件,利用晶体三极管集电极电压变化对电流影响小,并在电路中采用电流负反馈来提高输出电流之恒定性,通常,还采用一定的温度补偿和稳压措施。其基本型电路如图1的A,B两种类型。 图1晶体管恒流源的两种基本类型 如图1中的A图, R1、R2分压稳定b点电位为Vb,Re形成电流负反馈 ,输出电流IO=(Vb-Vbe)/Re≈Vb / Re (Vb >>Vbe)。B图的计算参考A图。

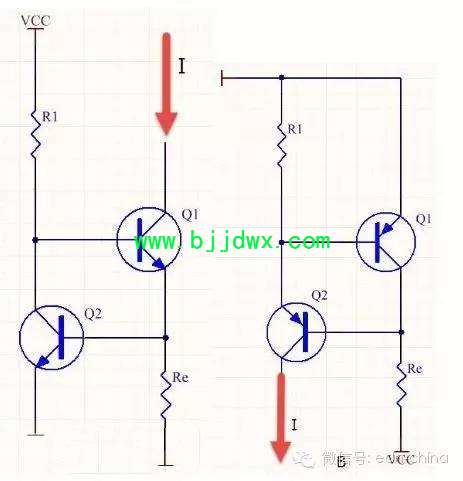

图1中的电路的不足就是晶体管的集射极间电阻一般为几十千欧以上,当只需几伏的工作电压,采用这种恒流源电路 ,其等效内阻是非常大,功耗大,且精度不高。 图2,晶体管恒流源的改进型

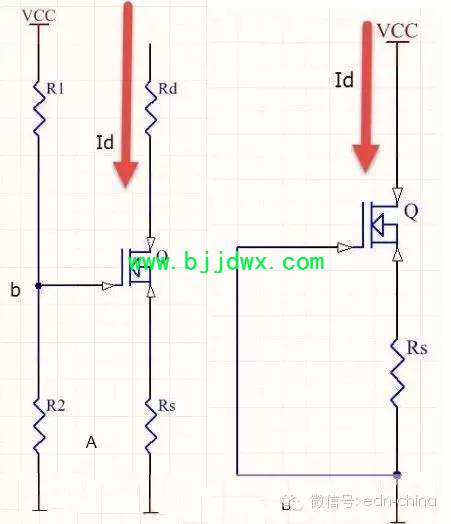

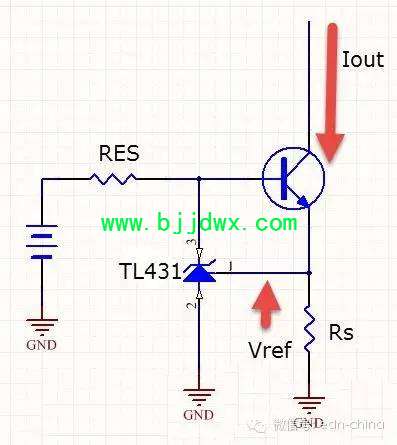

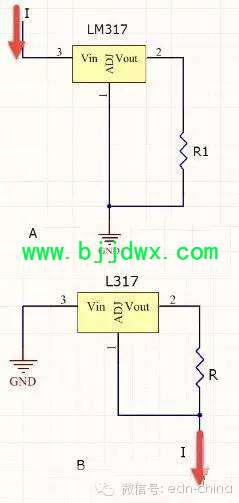

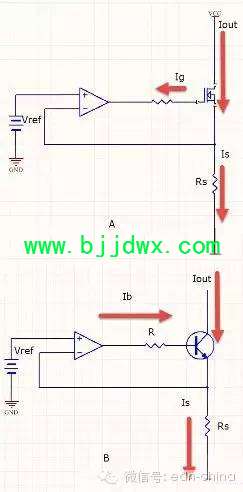

提示2: 图2的这种恒流源优点是简单易行,而且电流的数值可以自由控制,也没有使用特殊的元件,有利于降低产品的成本。缺点是不同型号的管子,其be 电压不是一个固定值,即使是相同型号,也有一定的个体差异。同时不同的工作电流下,这个电压也会有一定的波动。因此不适合精密的恒流需求。 二,场效应管恒流源 由场效应晶体管作为主要组成器件的恒流电路如图3所示 图3场效应管恒流源 图3A ,R1,R2分压稳定b点电位 , Vb =R2*VCC\(R1+R2),而 Vgs=Vb-Id*RS 提示3: 这种恒流源电路的场效应管为JEFT,超低噪声,输出电流有JEFT决定,检测电压与JEFT有关。 三,集成运放恒流源 为了能够精确输出电流,通常使用一个运放作为反馈,同时使用场效应管避免三极管的be电流导致的误差。典型的运放恒流源如图4所示,如果电流不需要特别精确,其中的场效应管也可以用三极管代替如图4B。 图4集成运放恒流源 提示4: 这个电路可以认为是恒流源的标准电路,除了足够的精度和可调性之外,使用的元件也都是很普遍的,易于搭建和调试。只不过其中的Vin还需要用户额外提供。 图4利用TL431搭建的恒流源 电流计算公式为:Iout=Vref/Rs,检测电压根据Vref不同,即1.25V或者是2.5V不同而已。 提示5: 这种恒流源电路,使用并联稳压器TL431,简单实用且精度高。 图5LM317组成的恒流源电路
提示6: 这种结构的恒流源,不适合太小的电流,因为这个时候,三端稳压自身的维持电流会导致较大的误差。 -END- |
