qiao用万用表检查用电线路是短路还是接地。

2019-4-14 14:32| 发布者: 南召修电视| 查看: 140| 评论: 0

摘要: 使用万用表测量短路是非常方便的,用万用表测量接地就不那么准确了,其实应该用摇表才最为合理,下面就来给大家介绍如何用万用表检查线路是短路还是接地。1、短路:其实这个问题本身是有问题的,我们知道线路的短路 ...

使用万用表测量短路是非常方便,用万用表测量接地就不那么准确,其实应该用摇表才最为合理,下面就来给大家介绍如何用万用表检查线路是短路还是接地。

1、短路:

其实这个问题本身是有问题的,我们知道线路的短路指的是电力系统正常运行以外的相与相之间,相与地之间的接通;所以相线的接地也算是短路的一种,零线如果接地就会产生漏电电流,漏电保护器跳闸,所以题主的问题不是很严谨,个人理解他是想问线路短路和漏电如何检测。

2、用万用表检测线路的短路:

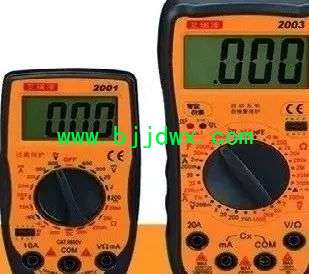

用万用表检测线路的短路时,我们首先要断开电源,断开所有负载,然后再进行检测;万用表检测线路短路时,黑色表针接线端接在COM孔中,红色表针接线端接在VΩ孔中,打开数字式万用表,我们要选择测量二极管也就是线路导通那一档;做法是用黑色的表针接触火线,用红色的表针接触零线,如果万用表发出嗡鸣声,或者是指示灯闪烁,表明线路是通路,也就是短路,反之则不是短路;用同样的操作测量地线和对地,显示也是跟上面一样。

3、用万用表测量线路的漏电:

用万用表测量线路漏电不是很准确,也是可以测量;万用表检测线路漏电时,黑色表针接线端接在COM孔中,红色表针接线端接在VΩ孔中,打开数字式万用表,我们要选择测量线路电阻那一档;不管是短路还是漏电空开肯定会跳闸,短路还不跳闸后果不堪设想,要不然小窝窝就可能被一把火给解决了。在家庭中遇到这样的情况千万不能再次合闸,首先去排查故障。首先把该跳闸的空开所有对应的负载全部甩开,然后在把此空开出线端零火线全部拆开,用万用表测量它们之间是否存在通路,用万用表蜂鸣挡则短路会发出声音,用电阻档短路则阻值会显示零欧姆,如果存在短路现象去查找线路。

如果测量出来的数值是在0.5兆欧以上,或者是显示无穷大,那么线路的绝缘没有问题,即线路不存在漏电;如果测量的结果数值是0.5兆欧以下,那么线路绝缘不合格,就存在漏电。查找此空开之后线路中所有的接头和接线盒,是否是接头绝缘没有做好,然后以电阻测量法在每个接头和接线盒处用万用表检查。原因是短路瞬间产生大电流空开自动跳闸,线路不会烧坏多少一般情况在接头或接线盒以电阻测量法是能够确定短路位置的。然后就是线路漏电情况的检查以电阻法测量,以万用表一根表笔接火线或零线,一根表笔接地,正常情况是电阻无穷大,若有电阻或者电阻很小,那所测的这根线存在接地现象。前提是确保线路不存在短路现象,否则是判断不出来的。在现在的家庭配电中、一般都装设有断路器及漏电断路器来保护的,在这样的配电保护下,线路短路或接地是无需用万用表来检测线路是短路还是接地的(检测准确的短路点或检测准确的接地点除外)。因为如果是线路是短路的话,断路器的短路保护功能早已经动作脱扣分闸了,如果是线路接地的话,漏电断路器的漏电保护功能(漏电动作复位按钮突出的分闸)也早已经动作脱扣分闸了。

4、在没有断路器及漏电断路器保护下的闸刀开关配电线路如何检测是短路还是接地;

(1)把配电线路始端的电源开关关断、把线路上所有的负载开关断开、包括插接在插座的插接负载分离,用万用表电阻×100档测量电源开关出线端的两根出线的阻值,如果是测量到万用表的阻值很小(即指针向右摆动差不多尽头)的话就证明相线与零线之间有短路现象,否则就是没有短路了。也是同样的检测方法测量相线对保护接地(零)线、零线对保护接地(零)线是否有短路现象。

(2)如果排除相线对零线、相线对保护接地(零)线、零线对保护接地(零)线没有短路现象后,就可以检测相线与零线是否有接地现象了。

5、用钳形表检测接地电流方法:

先断开电源开关、把配电零线从电源开关出线端拆下(并做好记号)、随后合上电源开关、用钳形表钳测相线有无接地电流(钳形表先拨到100A档如测不到电流然后慢慢拨到较小电流档位)如果仍然测不到接地电流的话,就可以排除相线接地了。检测完相线之后就断开电源开关拆除相线、把零线接到电源开关的相线出线接点上、合上电源开关用上述钳形表测量相线的方法检测零线了。

6、如果是手头没有钳形表的话,也可以找来一个吊灯头与25瓦左右的白炽灯泡并装上灯头、接两根15厘米左右的导线备用。检测方法是:

断开电源开关、拆下相线与零线、先把灯头与灯泡串接在相线与电源开关的相线出线接点之间,做好安全措施后合上电源开关、此时如果灯泡发亮就证明相线有接地现象、灯泡的亮度越高接地电流就越大、反之接地电流就越小,如果灯泡不亮就可以排除相线接地了。检测完了相线之后、断开电源开关、把相线拆下来、把原来的灯泡串接在零线与电源开关出线端的相线接线点之间、也是做好安全措施后、合上电源开关检测零线、其检测结果也是与上述检测相线相同。
