三端稳压器及电路应用介绍

所谓的三端稳压器，就是只有三个引脚，分别为输入端、输出端和地（公共端），按功能可分为固定式稳压电路和可调式稳压电路，固定式就是输出电压为固定的，而可调式可以通过外接元件使输出电压得到很宽的调节范围；下面我们分别介绍两种稳压电路。

固定式三端稳压器：

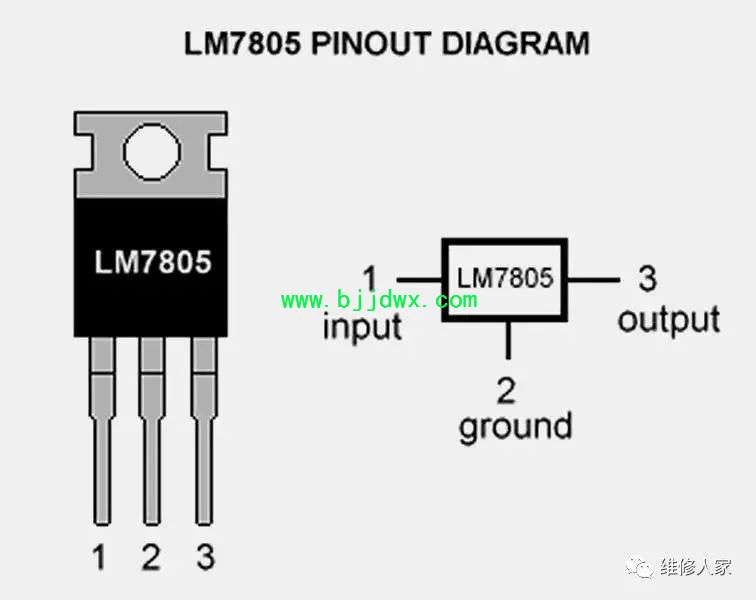

作为维修人员，相信大家大都见过电路板上的7800系列产品，比如7805，7812等，它们都属于W7800系列。W7800系列三端稳压器的输出电压有5V、6V、9V、12V、15V、18V和24V七个档次，型号后面的两个数字表示输出电压值，输出电流有三个档次，1.5A，例如W7805；0.5A，例如W78M05；0.1A，例如W78L05。此系列产品因性能稳定、价格低廉而得到广泛的应用。

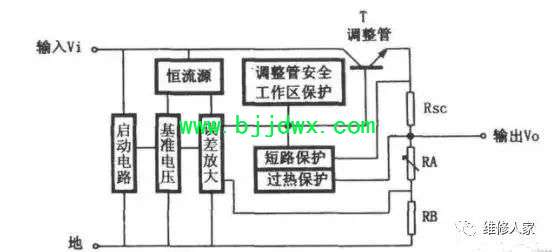

上图为7805内部原理框图，其内部就是一个串联型稳压电路加保护电路组成，只不过把它集成起来了。W7805的输入端和输出端之间的电压差允许值为3~13V，也就是说输出5V，输入电压至少是8V，最多是18V。

7805的典型应用电路

上图为7805的典型应用电路。图中电容C2用于抵消输入线较长时的电感效应，以防止电路产生自激振荡，C3用于滤除输出电压中的高频噪声。

可调稳压电路

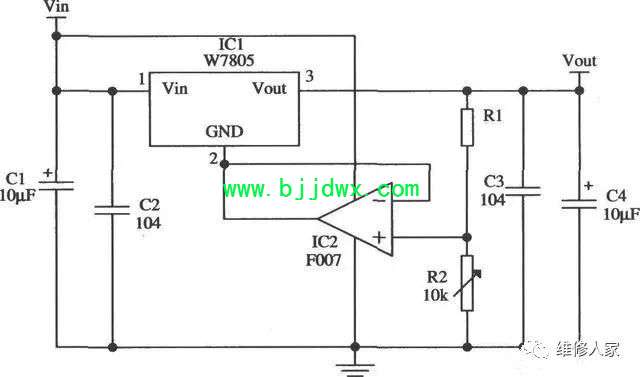

上图为输出电压可调的实用稳压电路，图中IC2组成电压跟随器，它的输出电压等于7805的输出电压，也就是电阻R1和可调电阻R2的电压之和，改变R2滑动端的位置，可以调节输出电压的大小。

可调式三端稳压器：

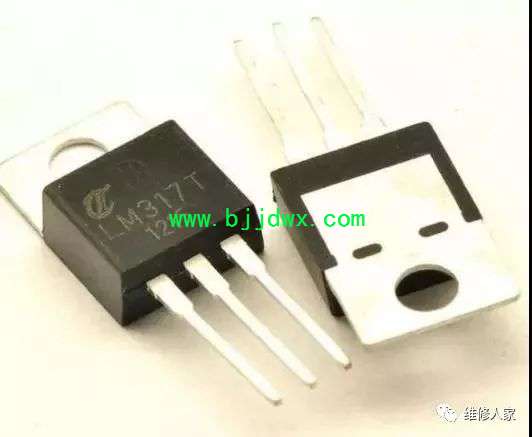

可调式三端稳压器和固定式同样有三个引脚，分别为输入端、输出端和调整端。可调式三端集成稳压器输出电压可调，稳压精度高，输出纹波小，只需外接两只不同的电阻，即可获得各种输出电压。三端可调式稳压器品种繁多，如正压输出的317(217/117)系列、123系列、138系列、140系列、150系列；负压输出的337系列等，它的线性调整率和负载调整率要比固定式稳压器好。

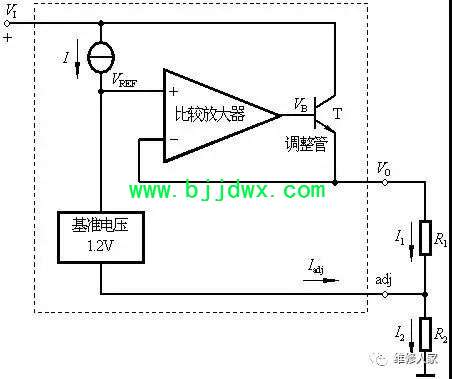

上图为W117的原理框图。R1和R2为外接的采样电阻，调整端接在它们的连接点上。由于此电路引入了深度电压负反馈，因此输出电压非常稳定。如不外接电阻使用，其输出电压等于基准电压值，典型值为1.25V。

可调式三端稳压器的主要应用就是实现输出电压可调的稳压电路，所以外接采样电稳压电路不可缺少的部分，其W317典型电路如上图，输出电压的计算公式为 输出电压=（1+R2/R1）*1.25V。调节电位器R2的阻值可调节输出电压的大小。调节范围为1.2V~37V。另外需要说明的是，其输入端和输出端电压差为3~40V，过低稳压电路不稳压，过高时调整管可能因管压降过大击穿。
