[L] L6599D参数各引脚功能内部方框及电路图

[复制链接]
莺莺

论坛贵宾

Rank: 10Rank: 10Rank: 10

回帖
1813
主题
1053
积分
12276
在线时间
3650 小时
注册时间
2008-3-30
最后登录
2024-7-18

热心会员常驻会员最佳技术勋章杰出贡献勋章论坛贡献勋章优秀版主勋章最佳人气勋章资料贡献勋章
发表于 2012-10-28 13:01 | 显示全部楼层 |阅读模式
集成电路参数
型号: L6599D
代换: -
用途: 高压谐振控制器
备注: -

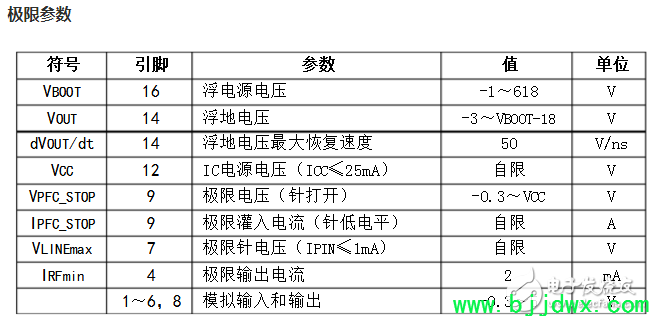

L6599D参数
是飞利浦公司推出的一款绿色变频开关电源控制器，具有为两个栅驱动器提供一个输出电流0.6A和输入电流1.2A的典型峰值电流处理能力。

L6599D引脚功能
引脚

引脚符号

引脚功能

工作电压(V)

1

CSS

软启动

1.98

2

DELAY

过载电流延迟关断

0

3

CF

外接定时电容

0.6

4

RFmin

最低频率设置

1.98

5

STBY

开关机控制

1.55

6

ISEN

电流检测输入

0

7

LINE

输入电压检测

1.76

8

DIS

闭锁式驱动关闭

0

9

PFC-STOP

打开PFC控制器的开关

3.9

10

GND

接地

0

11

LVG

低端门极驱动输出

5.8

12

VCC

供电

13.5

13

NC

空脚



14

OUT

脉冲输出

196

15

HVG

高端悬浮门极驱动输出

200

16

VBOOT

交流反馈（自举）

206

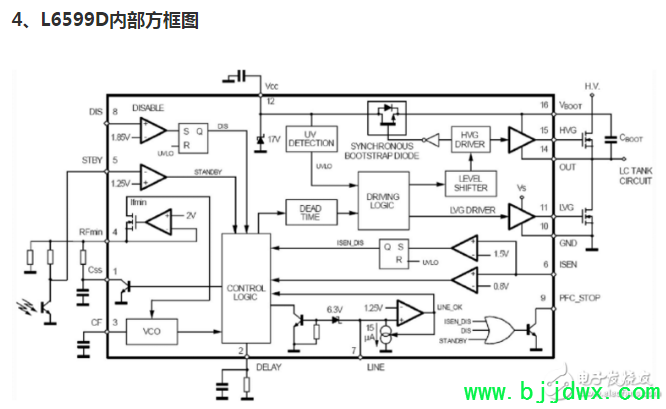

L6599D内部方框

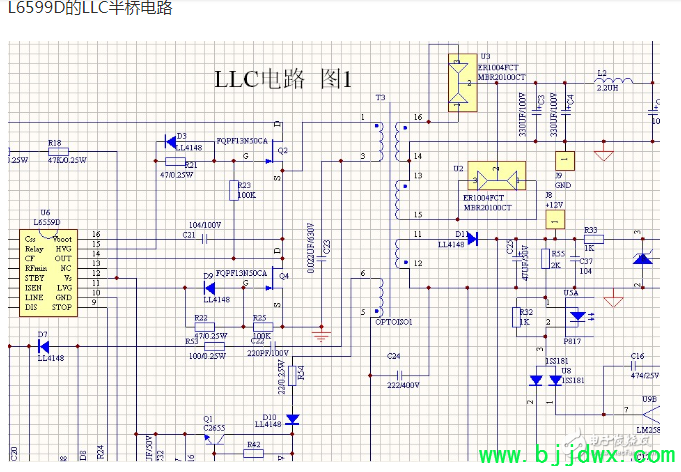

L6599D应用电路图
电路图
