手机当锂电池有电时由锂电池供电，而当锂电池没电时插上USB(如充电器)，手机就由USB充电，同时还向锂电池充电，那么它的电路是怎样的？
二者功能又是怎样自动转换的？

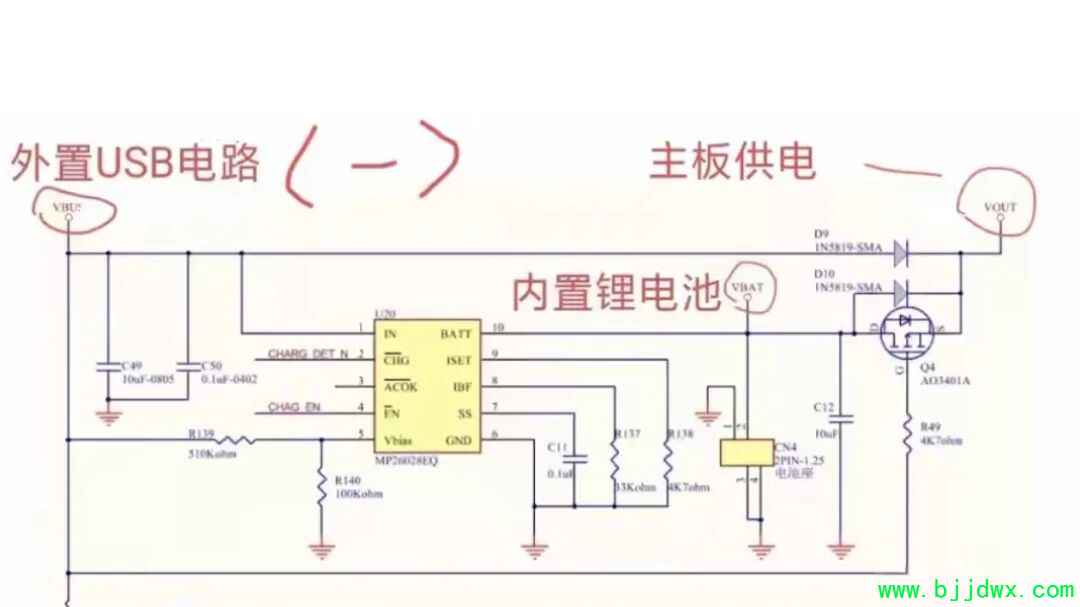

如配图(一)，即为供电转换电路:
它可以分成两个部分
一、锂电池供电电路
如图(二)
从图中可以看出，当没有外置USB(如充电器)供电时，U20也无供电，因此U20是不工作的。
因此内置锂电池供电电路由锂电池、P型场效应管Q4、隔离二极管D9、D10及电阻R49、R155、电容C12构成！
工作原理
无外置USB电压时，锂电池电压通过二极管D10到达Q4源极(S)，栅极(G)通过电阻R49、R155下拉到地，使Q4导通，此时D10又转为截止，锂电池电压通过Q4沟道输出，给手机等主板供电。
D9为隔离二极管，防止锂电流向USB。
二、USB供电及充电电路。
如图(三)
当手机等没电时，插上外置USB电源(如充中器，此时芯片U20得电工作。
U20实为一充电芯片，内置锂电池充电电路由U20及周围电路构成。
①脚为供电脚，⑦脚为软启动脚，插上USB时，芯片内部直流源给外置软启动电容C11充电，使⑦脚电压不断上升，内部开关管PWM占空比不断加大，输出充电电流也不断加大，当⑦脚电压上升到芯片工作阈值时，输出电流达到最大。
10脚为充电电流输出端，⑨脚充电电流设置脚，外接电阻R138，调整其阻值，可改变充电电流。
⑧脚充电截止电流设定端，是判断电池是否充满的重要依据。当充电达到截止电流时，停止充电。
内置锂电池充电的同时，通过D9输出Vout给主板供电，此时由于USB电压通过R94使Q4栅极电压升高，Q4截止，D10反偏截止。
三、二种电压转换
当接上USB电压，由于Q4截止，锂电池电压过不去，仅由USB供电。
当去掉USB供电，Q4导通，由锂电池供电。
