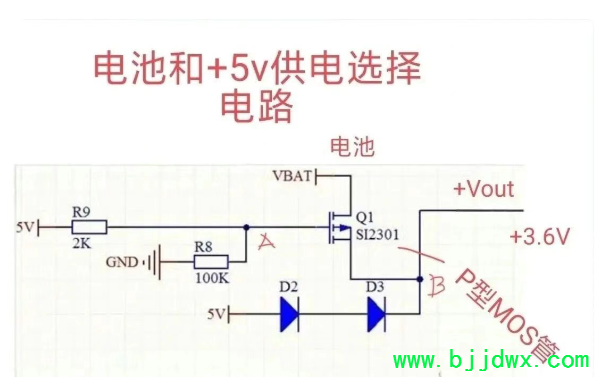

电池供电和+5V供电选择电路配图为电池供电和+5V供电选择电路，看看是怎么工作的？
图中Q1为P型场效应管，VBAT表示为电池电压。
当+5V供电正常时，B点电压通过二个二极管D2、D3降压为+3.6V，而A点电压近似+5V，大于B点电压，也就是Q1栅极电压大于了源极电压，Q1截止，负载为+5V供电。

当+5V供电消失，A点电压降为0V，Q1导通，电池电压通过Q1给负载供电，此时由于D2、D3隔离作用，电池电压不会流向+5V供电端。
