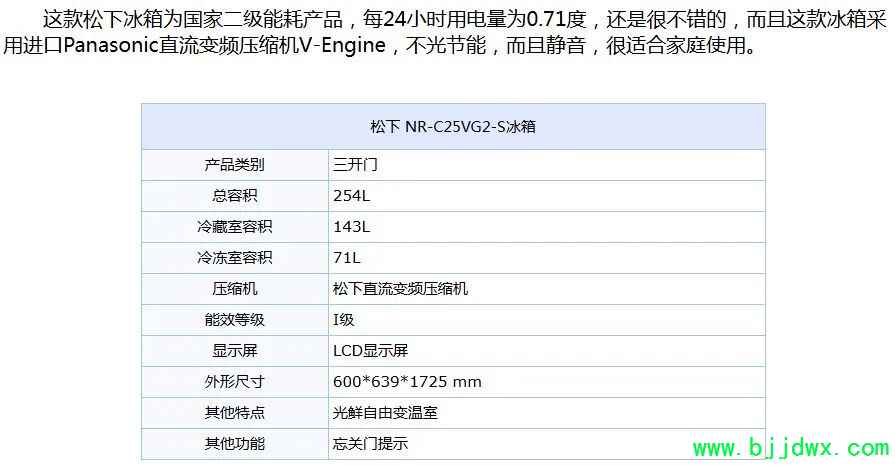

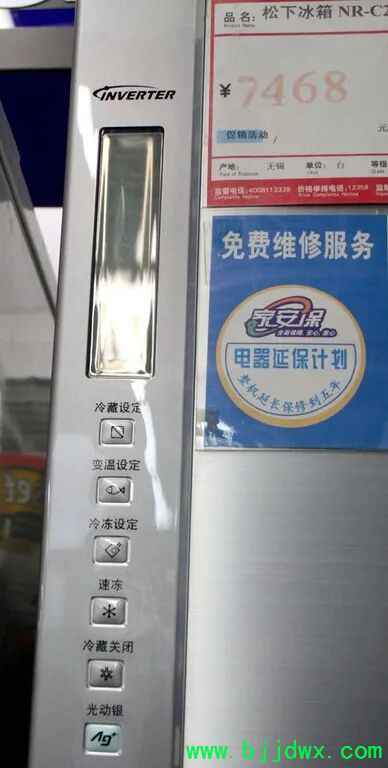

家有松下inverter变频电冰箱一台，使用时间嘛，再过两月就差不多18年了。近些日子，变温室与冷冻室的温度一直跳变，设置了新的温度也不管用，有时候，变温室还会一下子不制冷，温度升得比冷藏室还高，于是，干脆把冷藏室温度调到最低当变温室来用。此机还有一问题，压缩机启动运行时，轰鸣声不绝于耳，令人心神不宁，烦躁顿生。家里另有备用冰箱一台，打算将其作为主力设备，将这台松下腾出来，同时清洁并检查一下哪里有无损坏。该松下冰箱型号为NR-C25VG2，采用新加坡生产的变频压缩机，日耗电量为0.71度。

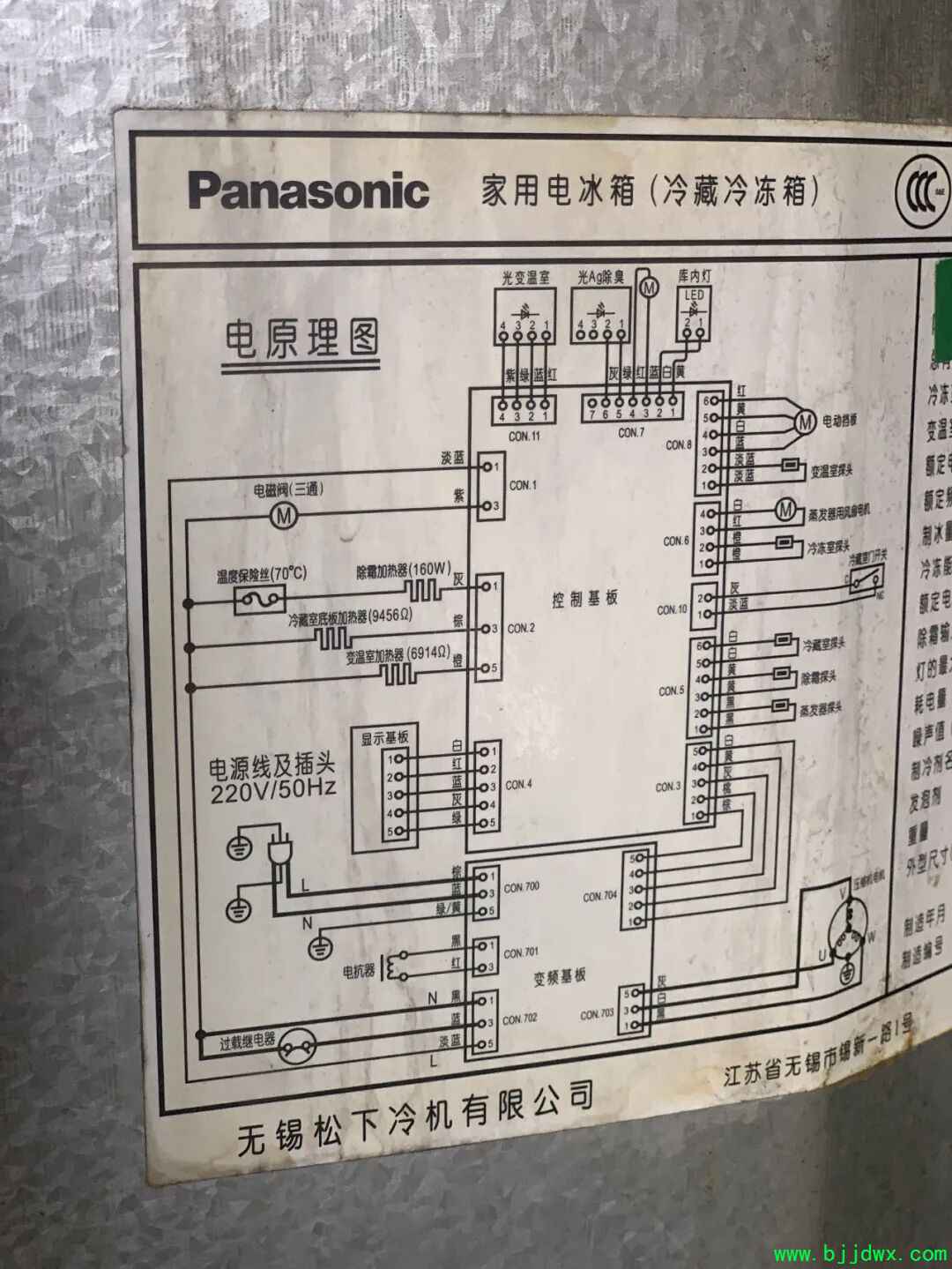

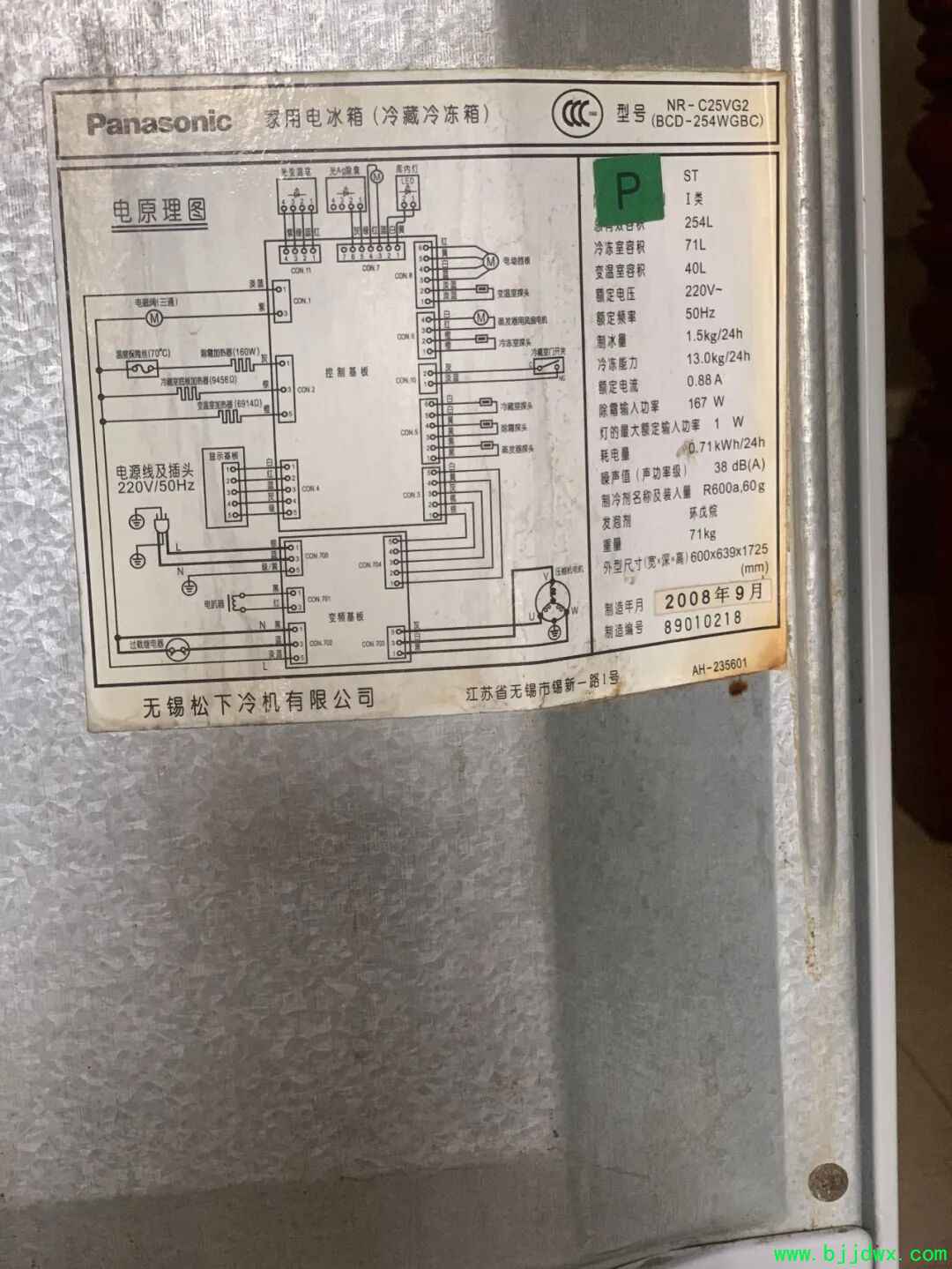

下面是贴于冰箱背面的标贴，有规格参数及简明电路图。

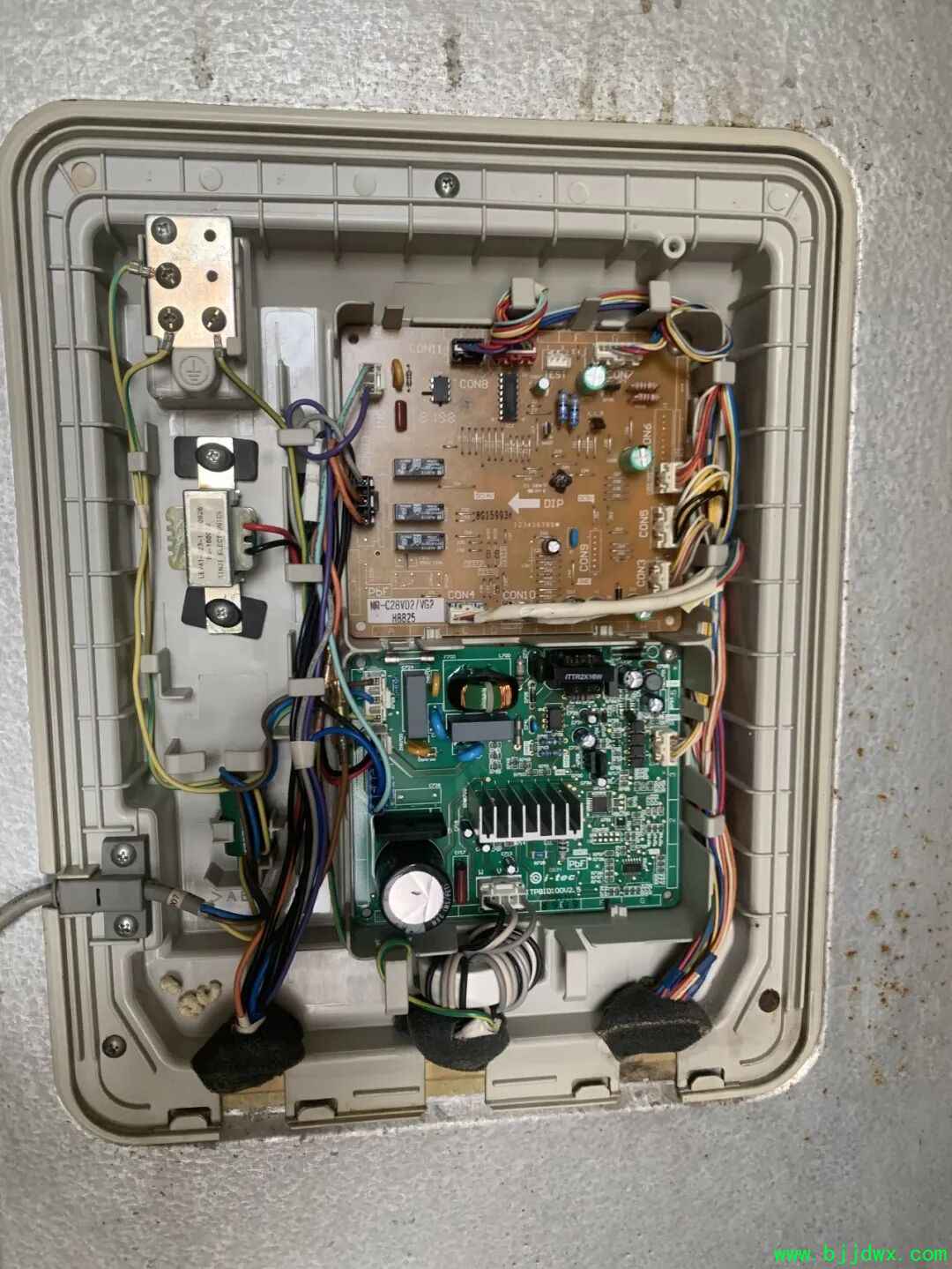

背面中心为电路板的藏身之处，拆掉右上角的固定螺丝和左上角的接地螺丝，取下盖板后就可以看到里面电路元件及接线了。

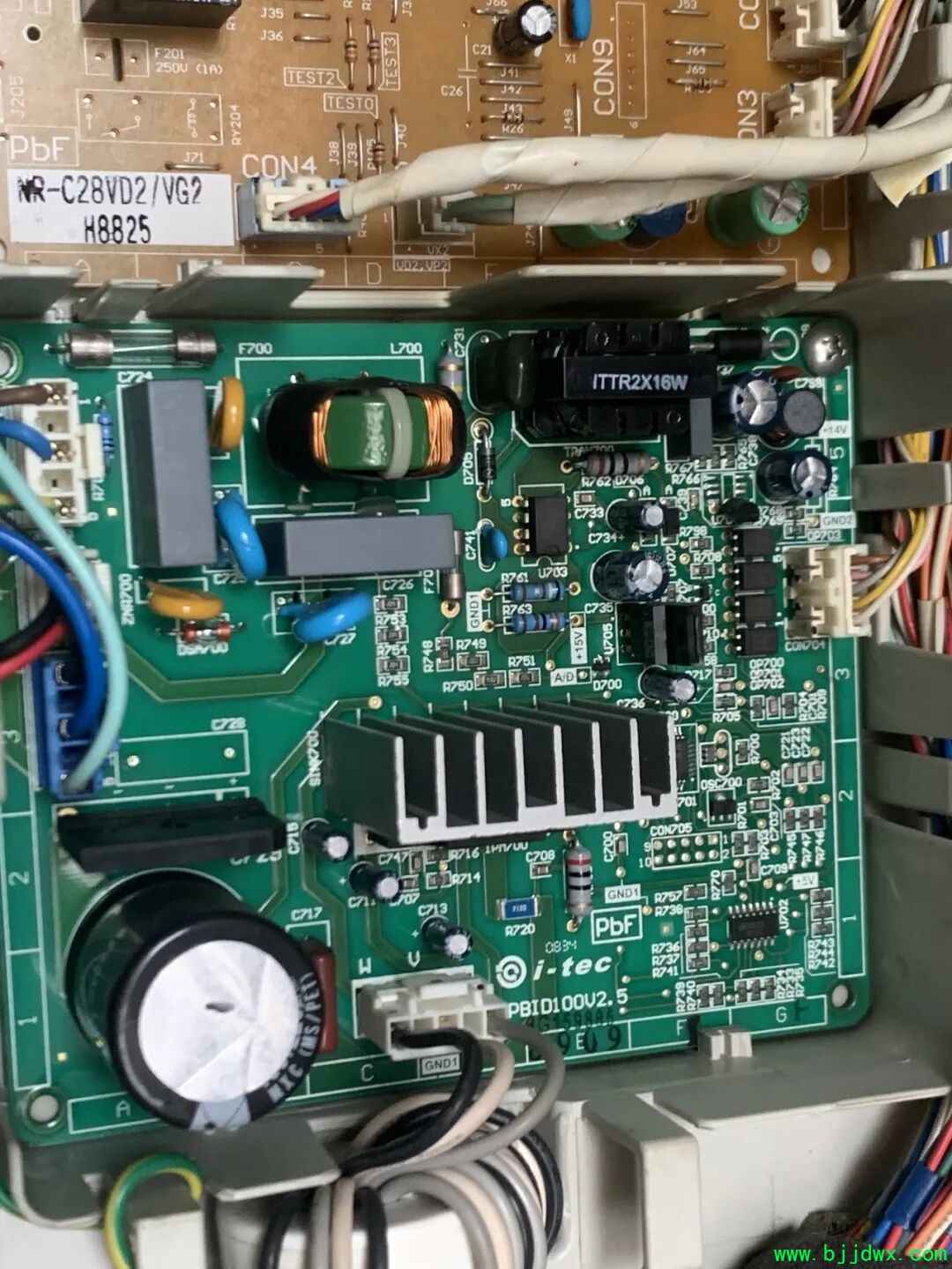

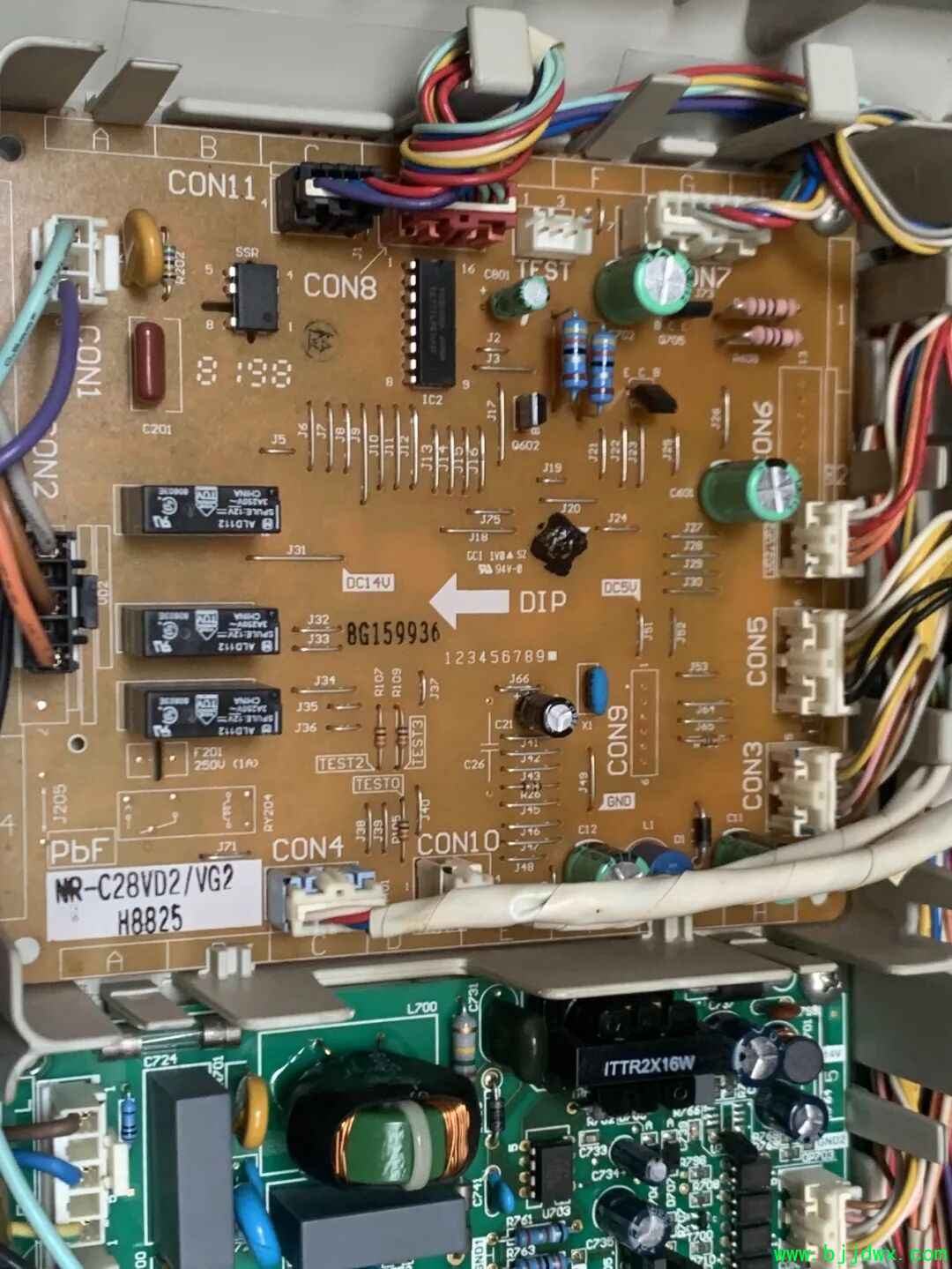

电路板分为两块，上面为接口板，连接各控制面板，开关及传感器部件。下面为电源及变频控制板，连接电源线及变频压缩机。

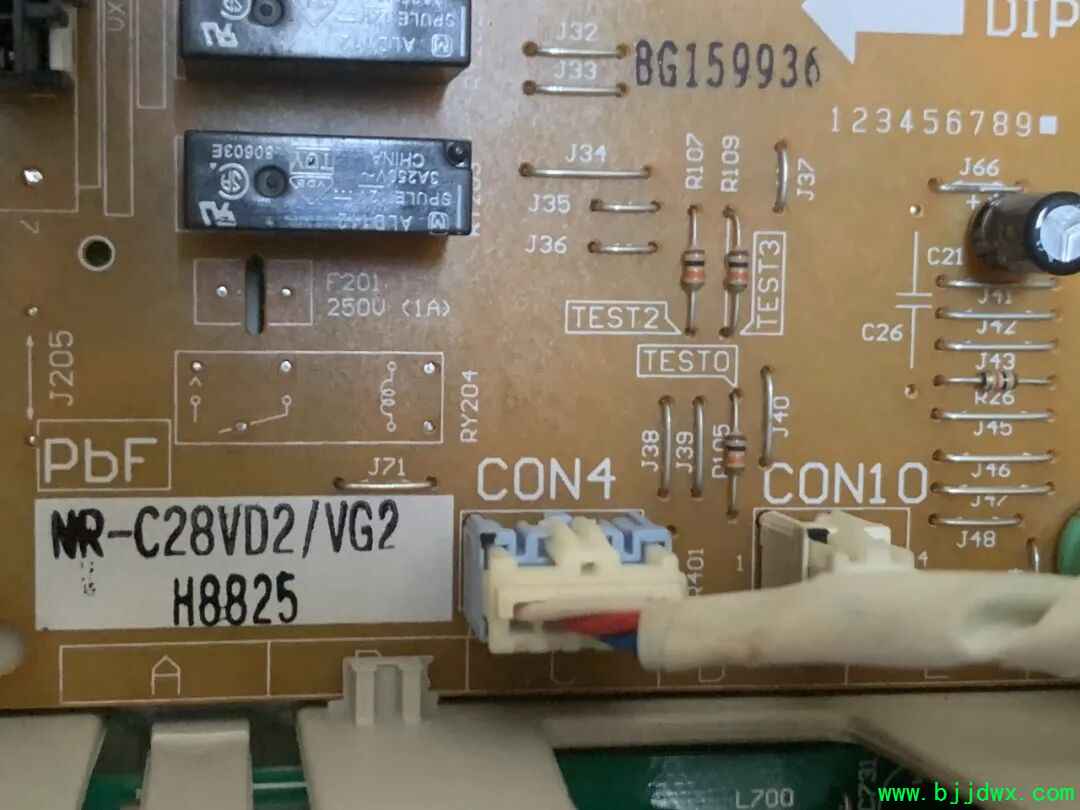

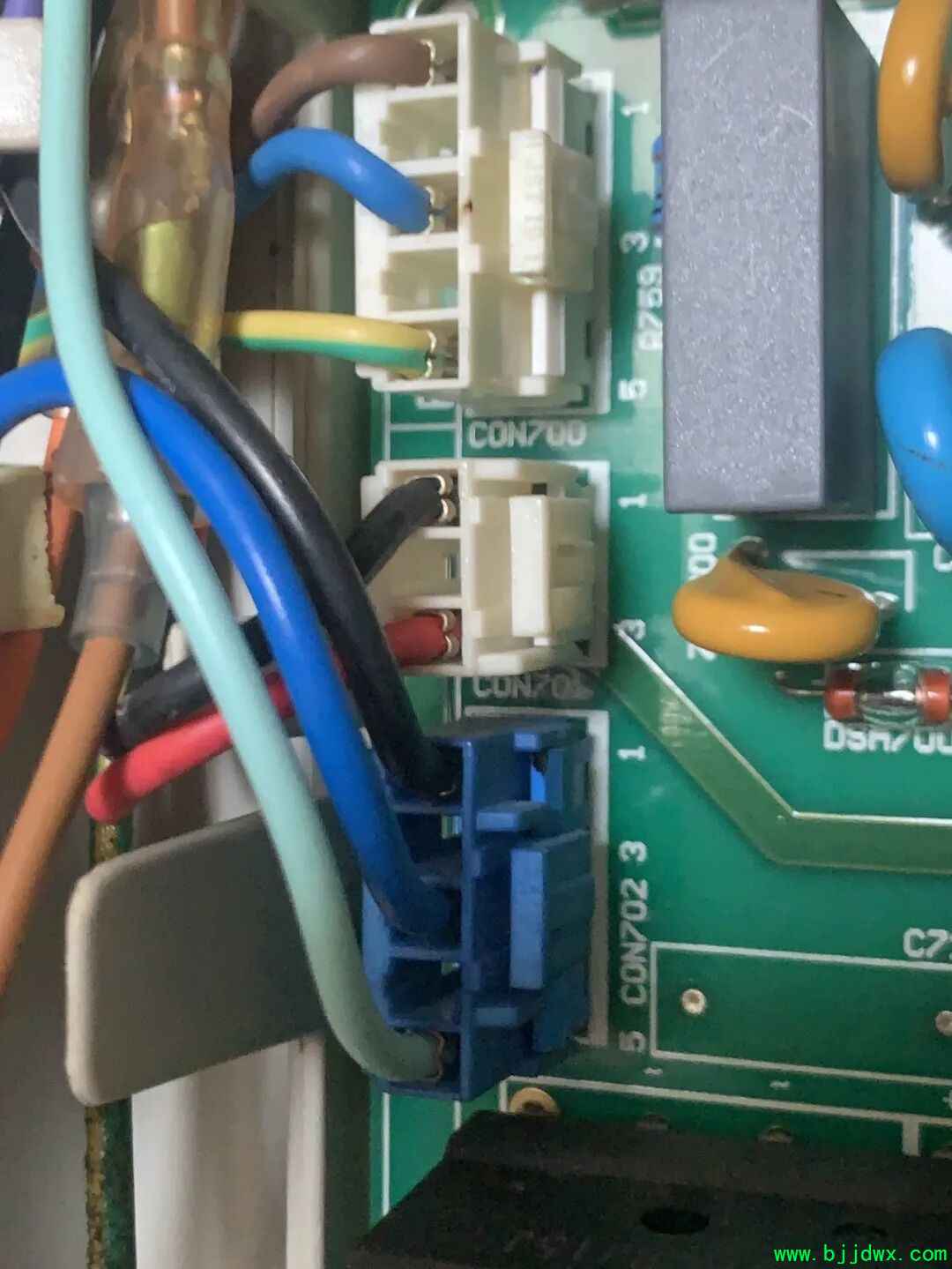

上面这个接口是电源输入连接座。

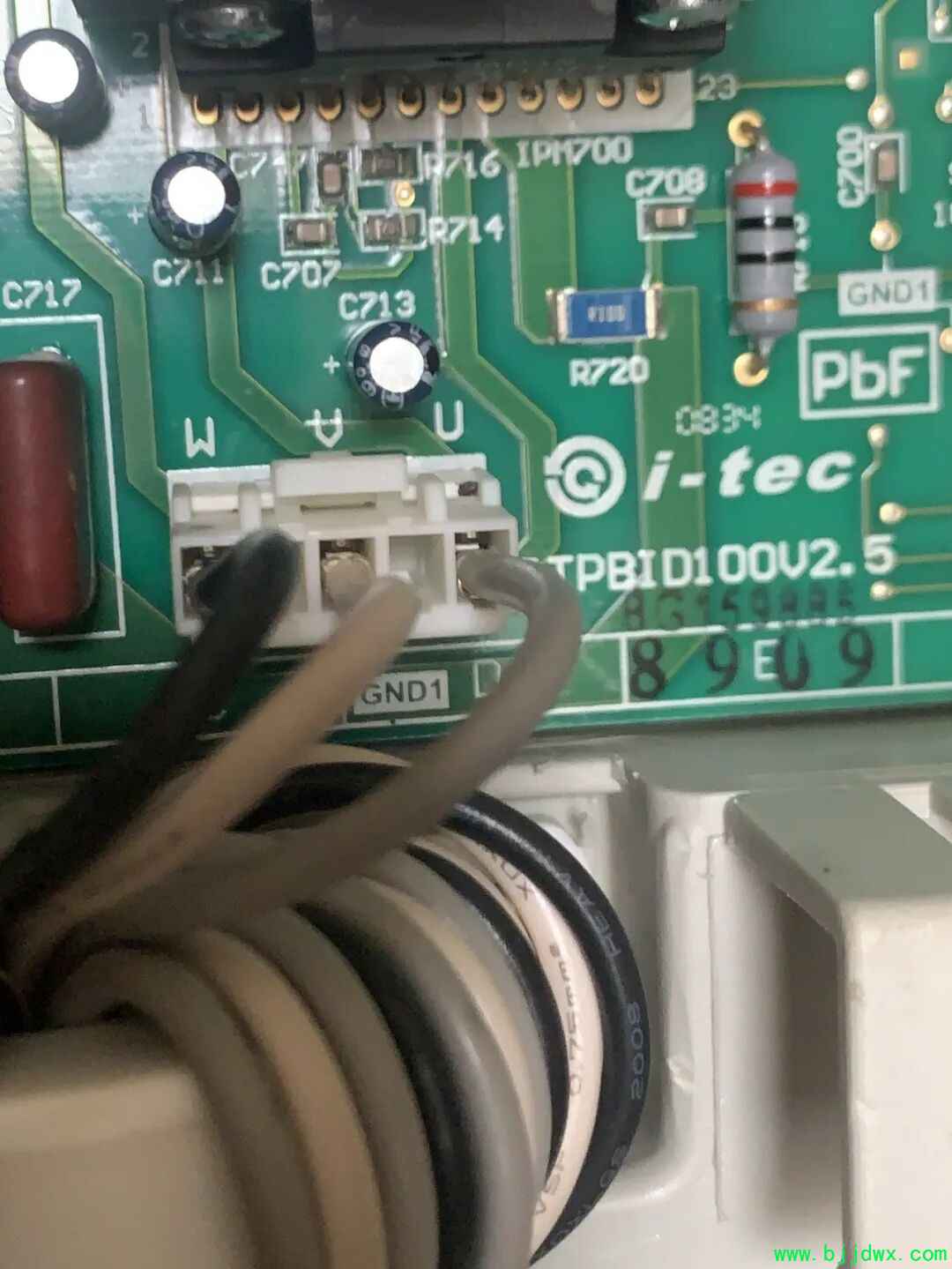

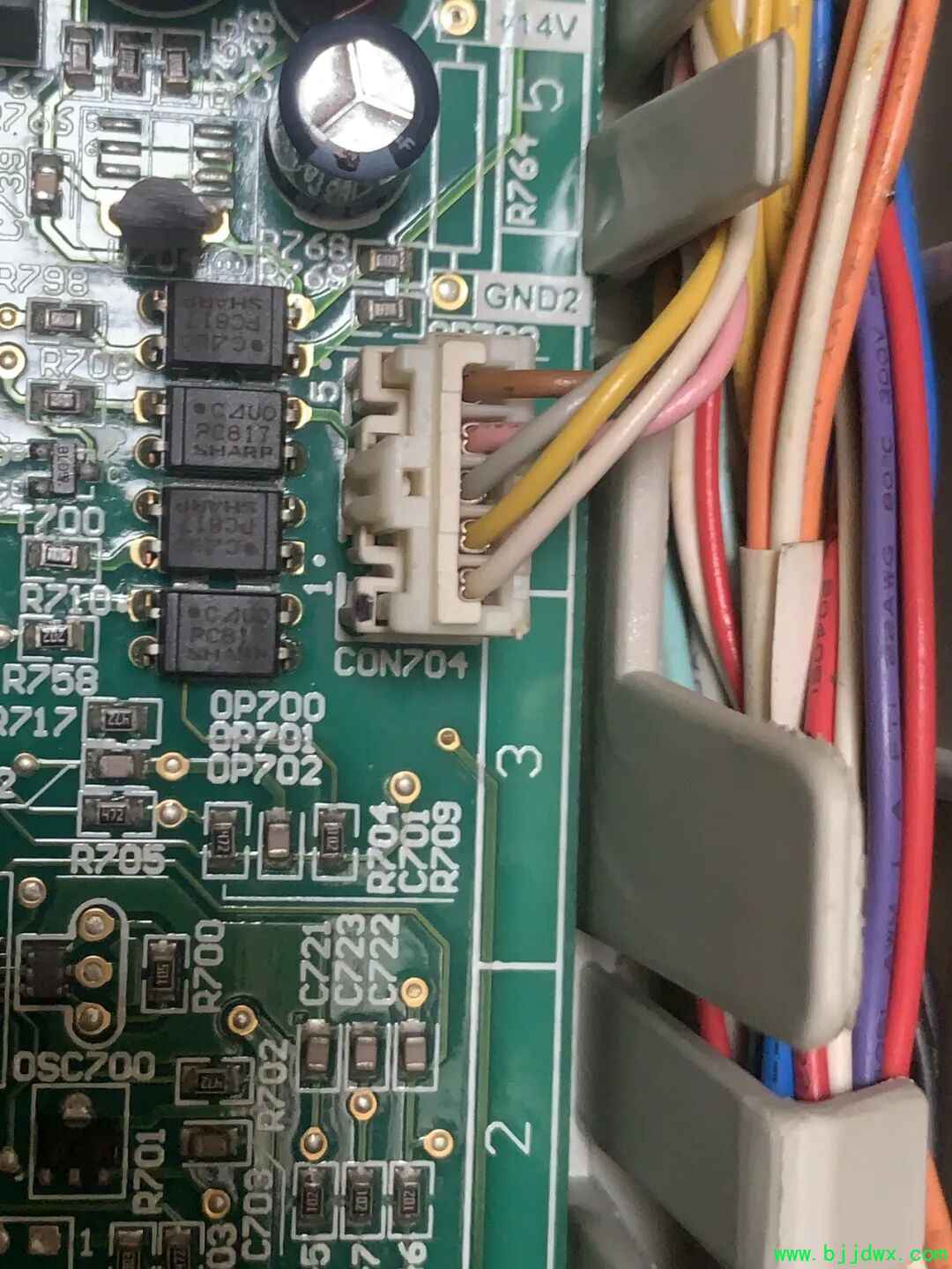

这个标有UVW字母是连接三相变频电机（压缩机）。

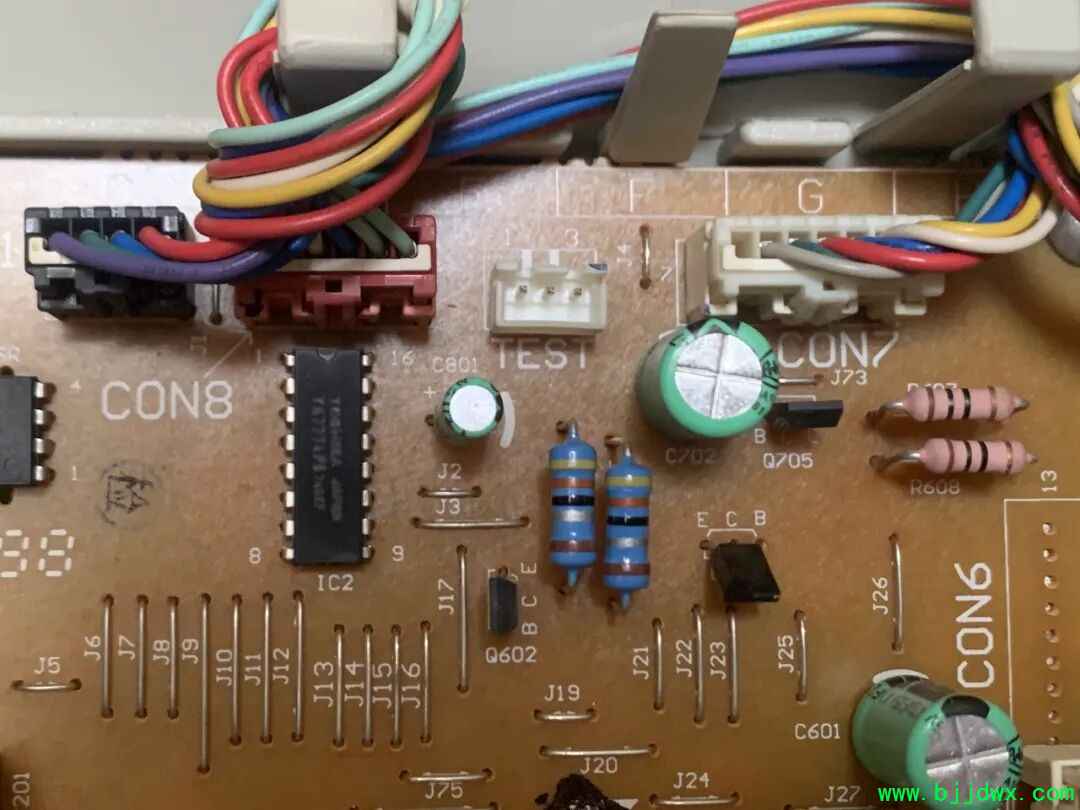

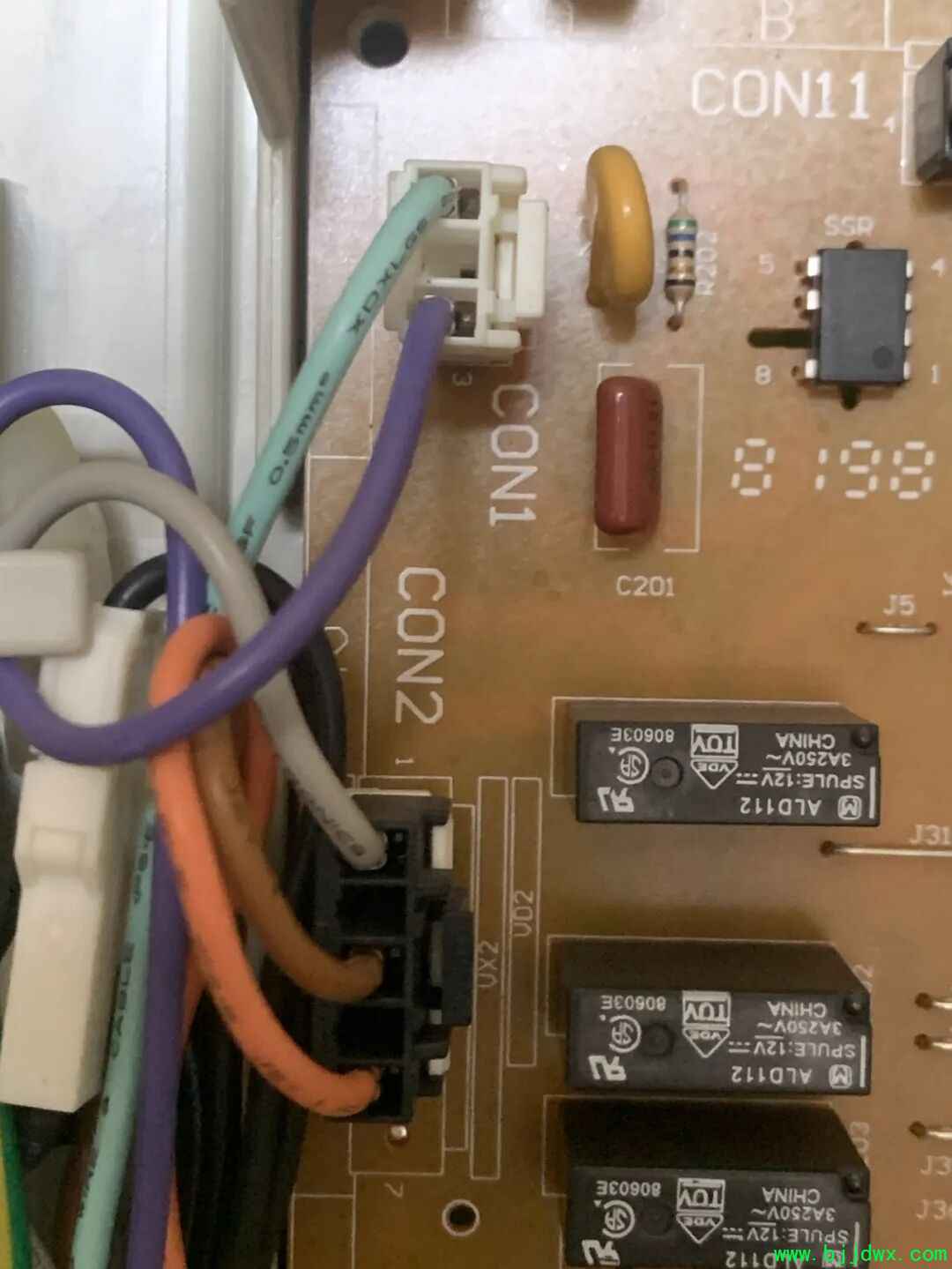

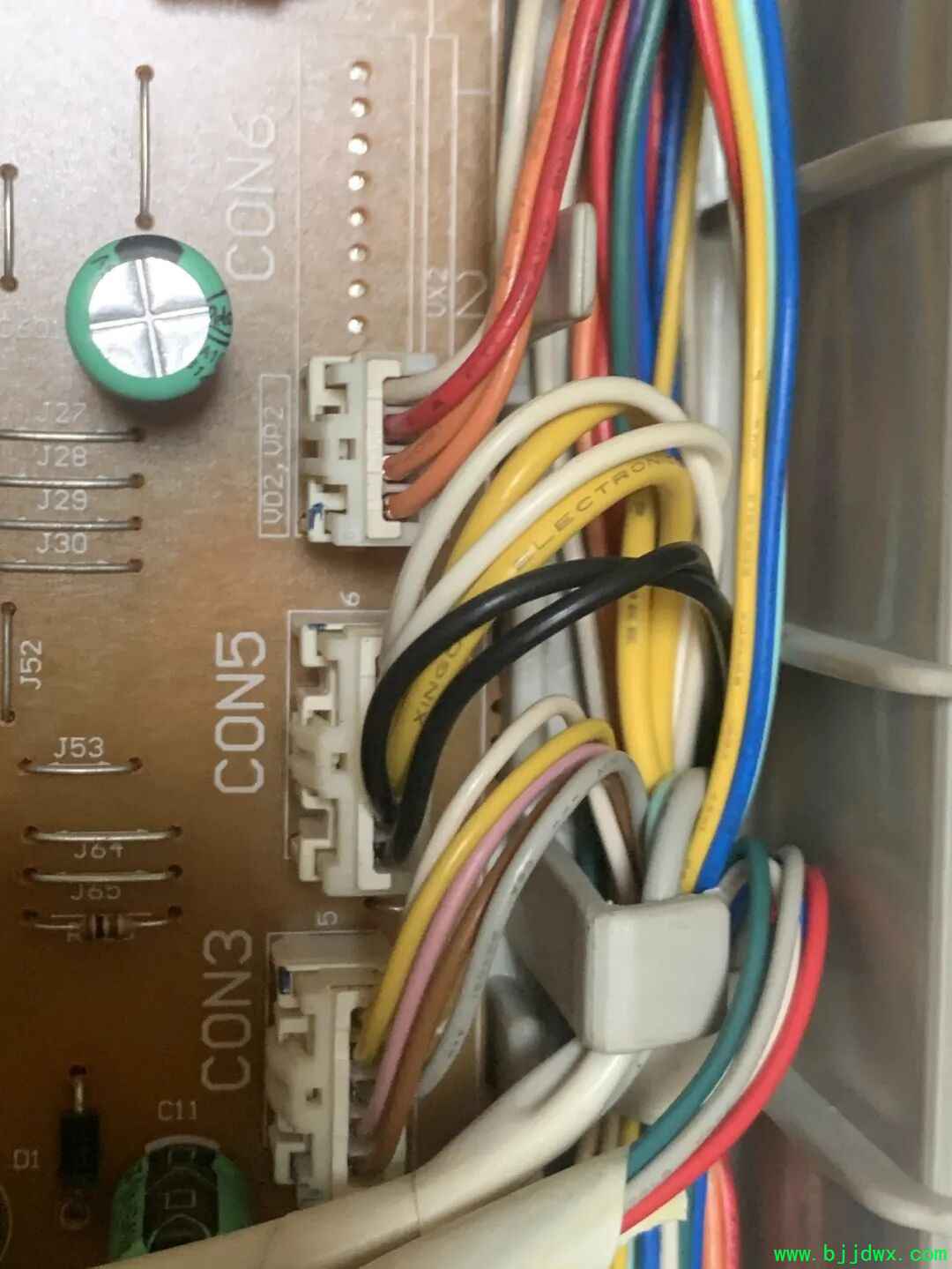

上面是黄色板各个连接座的接线情况。十七、八年了，电路板还是一尘不染，各个元件看起来也很新，安然无恙。装复电路室盖板，拆除下面的铁壳，检查压缩机室。
压缩机室上方有一接水盘，用来盛装冷凝水的，向外抽拉取出，里面有很多黑色污渍。

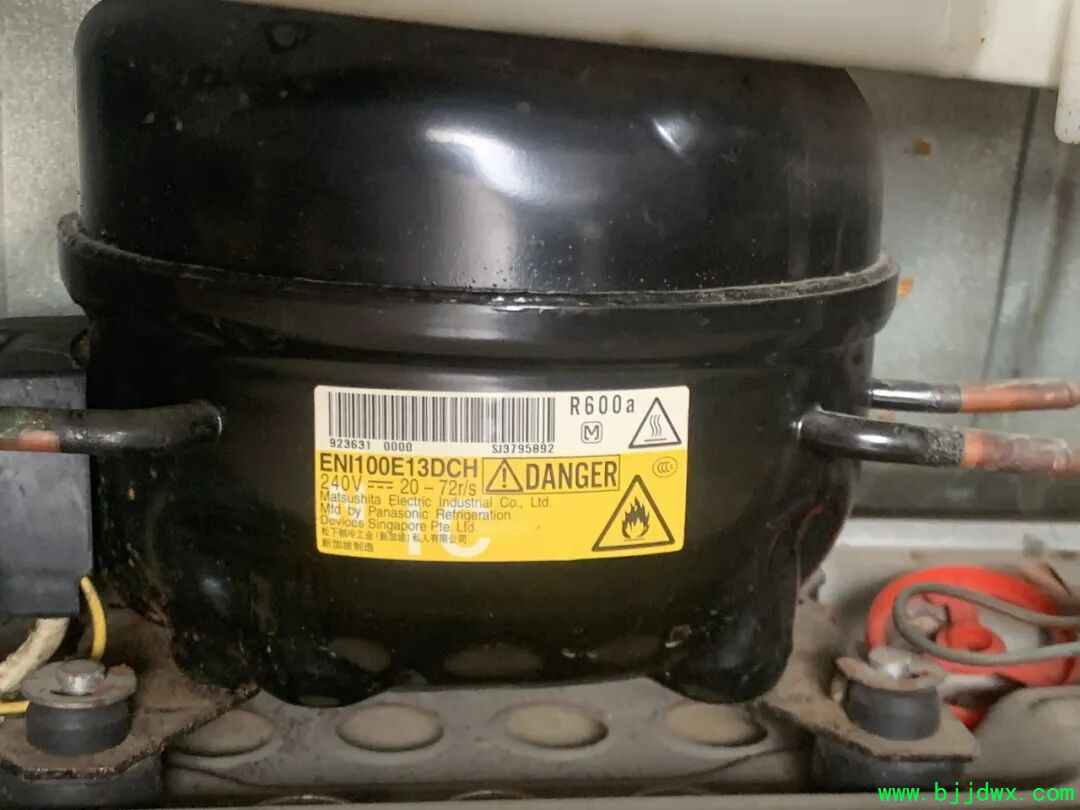

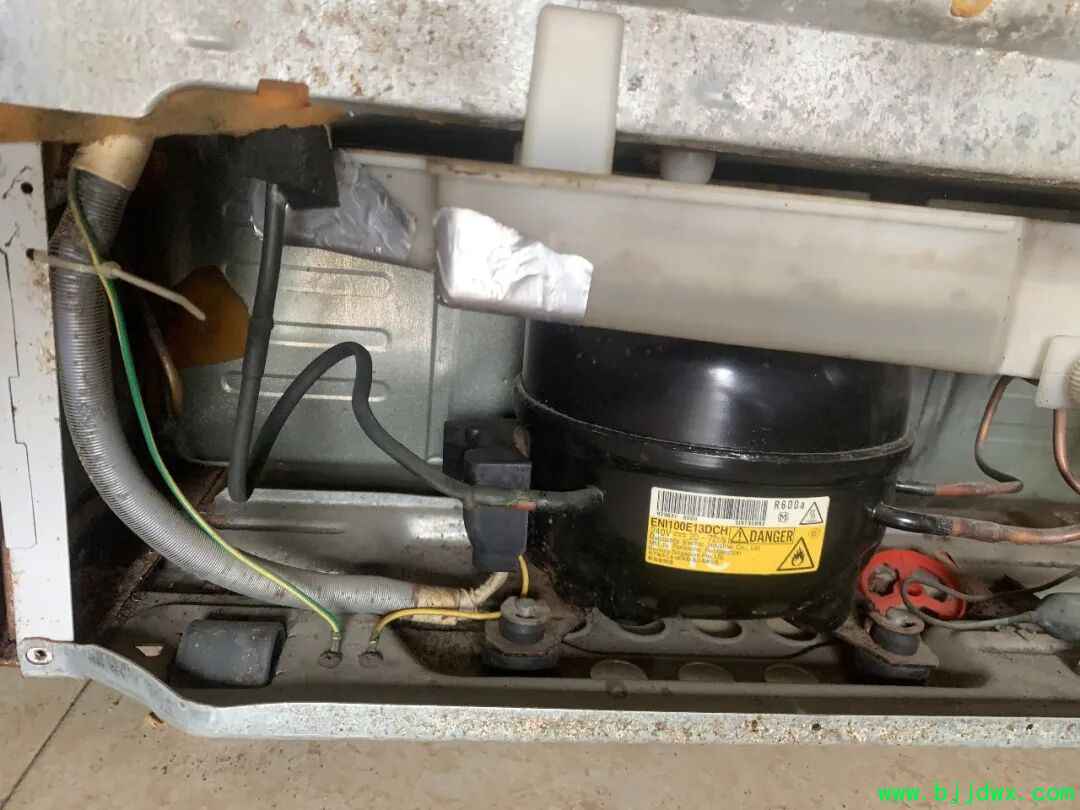

压缩机是进口的，标签写着“新加坡制造”，然而标注字体为中文简体，有些莫名其妙。压缩机室由于是开放式的，里面积存了很多碎屑及垃圾，逐一清理。接下来清洁并检查冰箱冷藏室，变温室和冷冻室，在检查到变温室顶部一个接口部件时，发现锈蚀严重。

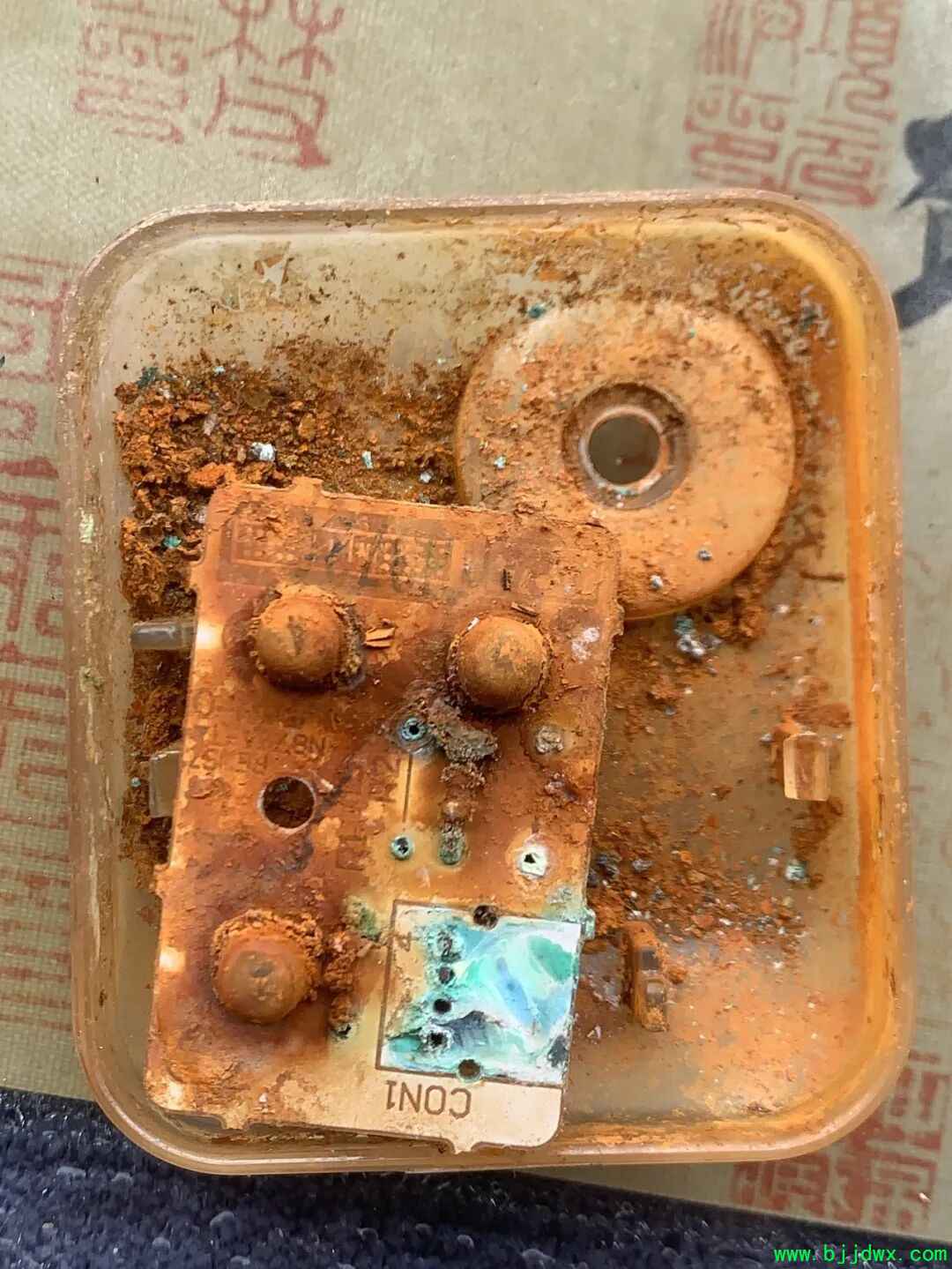

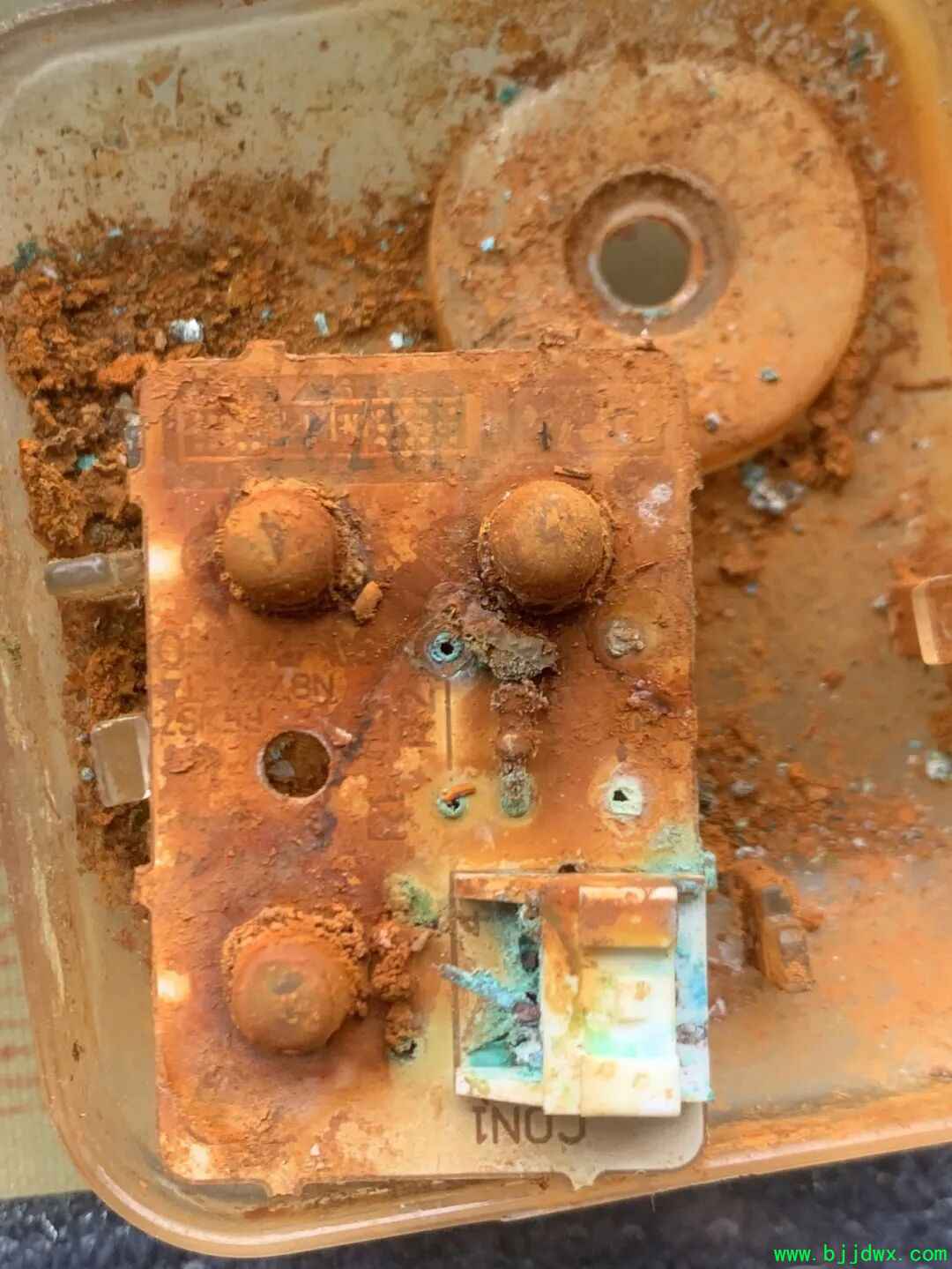

接口已经锈断了，一碰就掉。

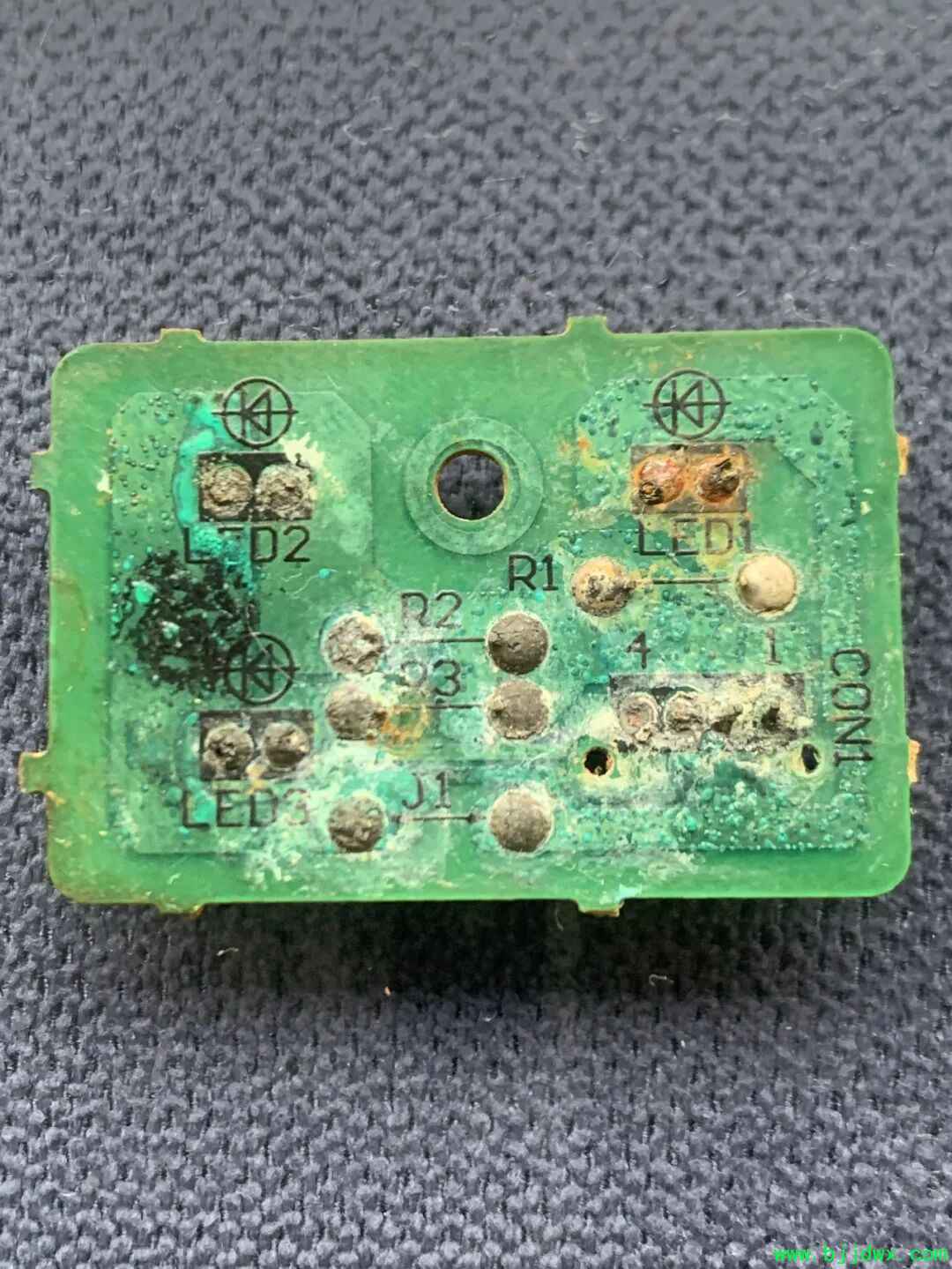

上面的元件也是，全都锈掉了，用抹布擦拭一下，恢复其真容。

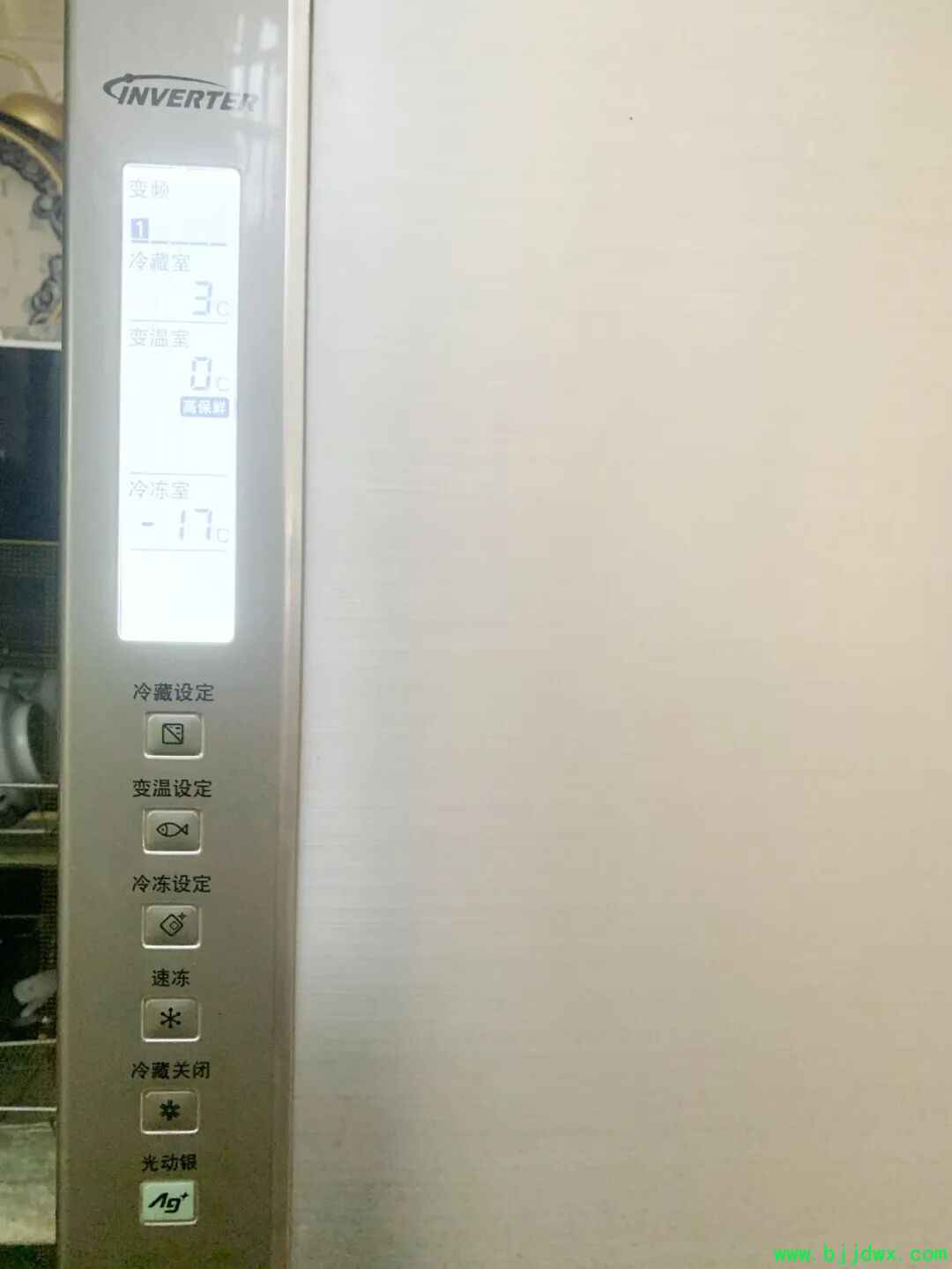

板上装着三个发光二极管，结合前面的电路原理图推断，应该是变温室的照明模块。网查没有可以替换的部件，干脆直接弃用。全面清洁后，将该冰箱移至原备用机的位置，插电开机，运行稳定，只有不细听难以察觉的工作噪音，过几十分钟后再观察控制面板，各室温度也稳定在设定值。
啥也没干，啥也没换，还拆废一个电路板，原来存在的问题居然都消失了，你说怪不怪？
