电磁炉电路复杂，故障也多，但多有规律可行。

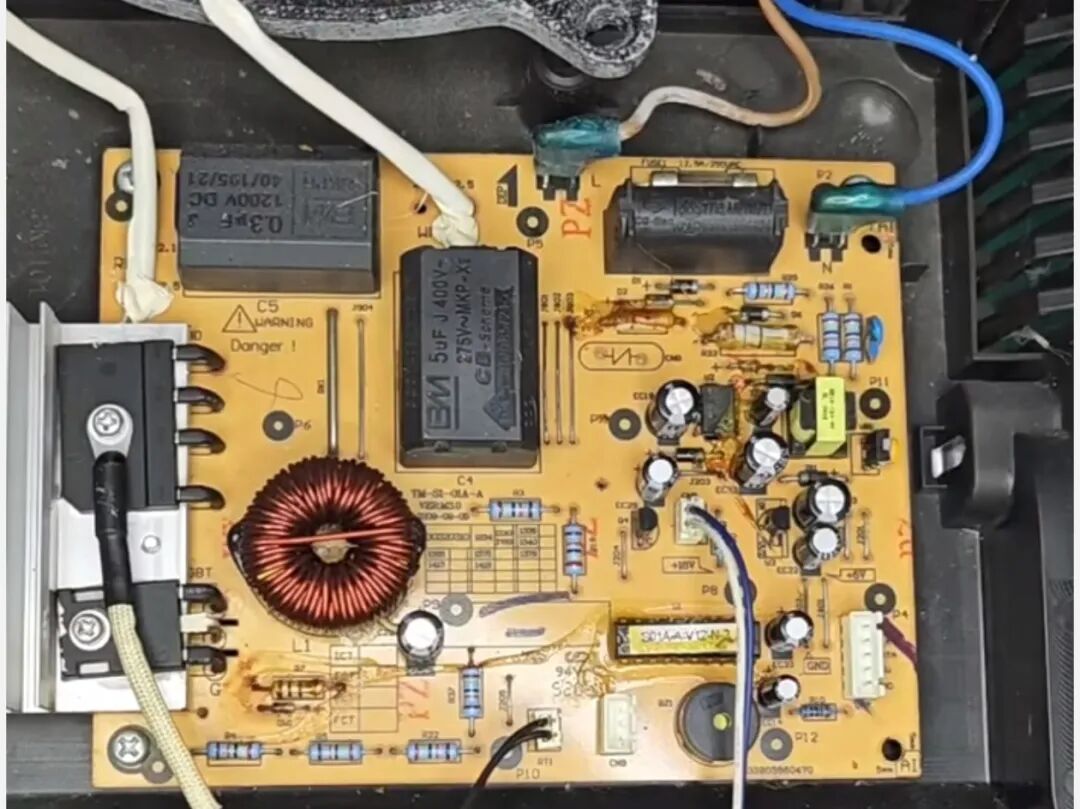

一、通电无反应，但保险管完好
故障特征：插电后指示灯不亮、蜂鸣器不响、按键无任何反应，但外观检查保险管未熔断。
根本原因：副电源（通常输出5V和18V）失效。5V为单片机、按键、蜂鸣器供电，18V驱动风扇和IGBT。该电路一旦停摆，整机“大脑”不工作。
检测方法
①测5V：正常则查单片机晶振、复位电路；无或偏低则锁定副电源。
②查关键元件：滤波电容（400V/4.7μF左右）鼓包或失容；启动电阻（几百kΩ至几MΩ）开路；开关电源芯片（如VIPer12A、FSD200）击穿；限流电阻烧断。
处理要点：更换损坏元件时注意芯片散热和引脚绝缘。若18V异常而5V正常，检查18V整流二极管及负载（风扇、IGBT驱动电路）是否短路。
二、通电无反应，保险管炸黑
故障特征：保险管玻璃壳发黑甚至爆裂，内部金属丝气化。IGBT和整流桥多数已击穿短路。
检修方法：
①避免盲目换件：直接换IGBT上电，会因未清除“元凶”而再次炸管。
②逐项排查：
高压滤波电容（5μF左右）：容量衰减或漏电会导致300V纹波过大
谐振电容（0.1-0.3μF/1200V）：容量变化会引起LC谐振频率偏移，IGBT过压击穿。
同步电路大电阻（几百kΩ级）：阻值变大或开路，导致IGBT触发时机错误。
驱动三极管（如8050/8550对管）：放大倍数下降或击穿，使IGBT驱动不足。
处理要点：确认所有隐患后，再更换整流桥、IGBT和保险。上电前最好串联一个60W白炽灯做“灯泡限流保护”，灯泡一亮即灭为正常，常亮则仍有短路。
三、能开机，但报警显示故障码（如E0/E1）
故障特征：开机后蜂鸣器“嘀嘀”响，几秒钟后保护停机，屏幕显示E0、E1等代码。
根本原因：MCU检测到异常信号，常见于电压取样回路、温度传感器或按键电路。
检修步骤：
①电压取样电阻：重点检查连接在高压（+300V）和IGBT集电极之间的多个大电阻（通常为240kΩ、470kΩ、820kΩ串联分压）。常见故障：阻值变大、引脚锈断、焊点脱焊。
②锅底温度传感器（100kΩ左右热敏电阻）：常温下阻值应在80-120kΩ，开路或短路会报错。
③电路板漏电：油污、进水导致大电阻底部线路腐蚀漏电。可用洗板水或酒精清洗，吹干后测量。
处理要点：在线测量大电阻时，因并联电路影响，读数常偏小。若怀疑，焊开一脚测量。阻值偏差超过10%即更换。
四、通电蜂鸣一声，但按键无反应
故障特征：蜂鸣器响一声（表明MCU正常），但按任何键都无响应，或部分键失效。
根本原因：按键矩阵电路故障。
检修方法：
①轻触开关：内部氧化导致接触电阻变大。用万用表通断档测量：不按时应无穷大，按下时应接近0Ω。按下不通则更换。
②发光二极管（LED）漏电：LED反向漏电会拉低按键扫描电压，造成逻辑混乱。可对比测量其他LED的正反向电阻。
③驱动回路：若风扇转但IGBT不工作，问题在驱动级——检查驱动三极管、驱动电阻（10-100Ω）和IGBT栅极对地电阻。
处理要点：更换轻触开关时注意高度一致。个别按键无效可只换失效键；全部无效则优先查公共扫描线路和MCU的按键输入引脚。
总之修电磁炉遵循分而治之的思路：
①电源还是控制：先测5V、18V，无电查副电源，有电查控制电路。
②高压还是低压：炸保险属高压短路，查整流滤波、IGBT、谐振电容；不炸保险且报警，查低压采样、温度、按键。
③彻底损坏还是性能劣变：电阻开路、电容鼓包为彻底损坏；阻值变大、容量衰减、漏电为性能劣变，需动态对比测量。
重要提醒：
换IGBT后务必确保散热硅脂涂抹均匀、绝缘垫片完好。维修完成前，用“灯泡法”或串接电流表监测待机电流（正常约0.01-0.05A），确认无异常再全压试机。
间歇性加热（通常为电流互感器次级开路或可调电阻接触不良）。
加热慢（多为滤波电容失容或电流检测电路取样电阻变值）
烧锅底（同步电路故障导致IGBT导通时间过长）。
