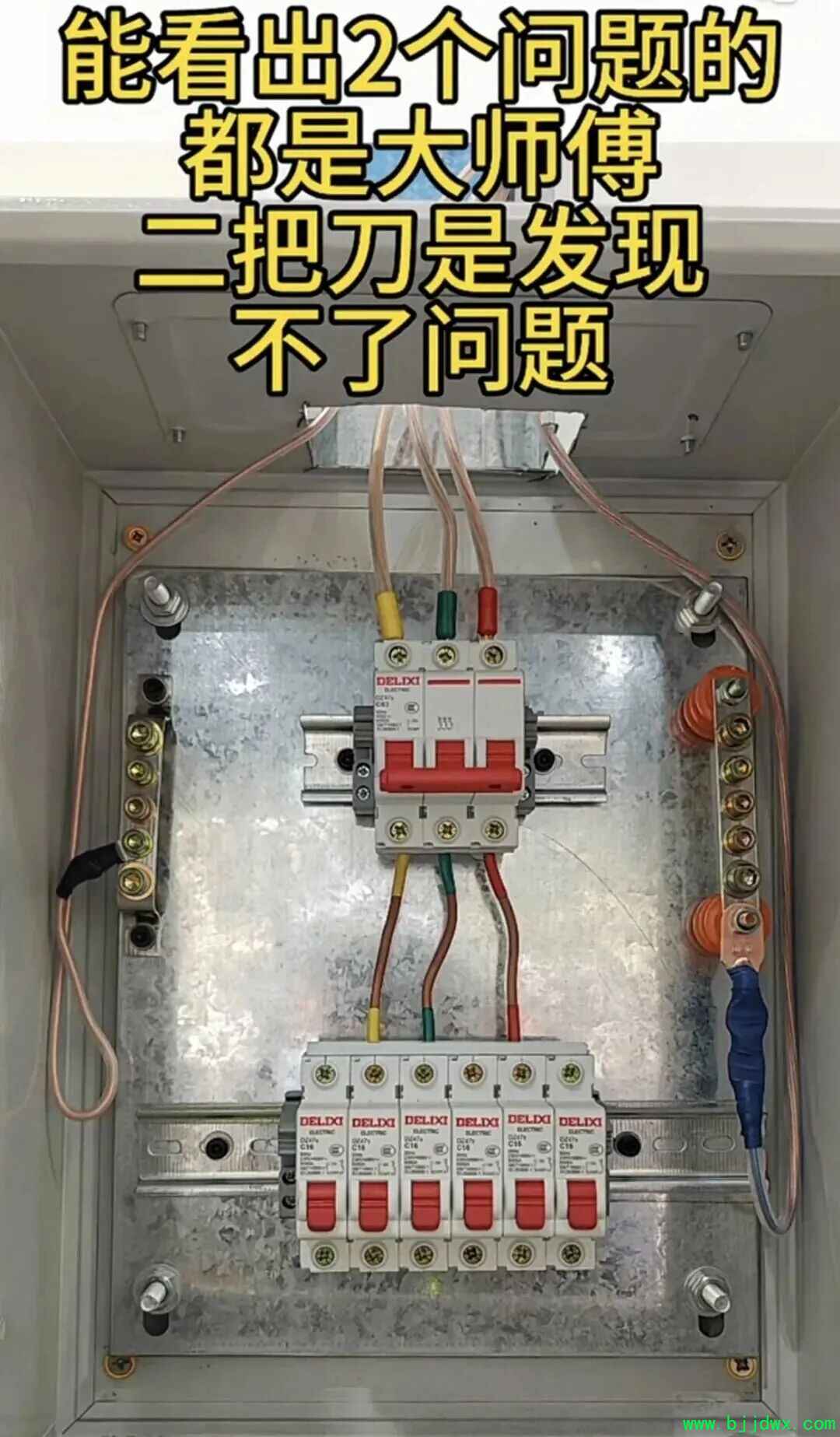

小编最近在网络上偶然看到了一篇十分引人关注的帖子，帖子里配有一张配电箱的图片。乍一看，这张图片中的配电箱外表普通得不能再普通，就像生活中随处可见的众多设备一样，静静地伫立，没有任何特别之处。然而，可千万别被这看似简单的外表给欺骗了！里面至少藏着好几处问题呢，就看你能不能火眼金睛把它们都揪出来啦！
这篇帖子引起许多同行电工的讨论，我们一起看看吧！
电工A：我发现以下5处问题，那我是不是不算二把刀电工。
1.零线没有压到专用接线端子处，压到绝缘端子固定螺丝处了。
2.零线和地线排没有各自专用标识，电线也没有缠绕识别或标记颜色胶带。
3.下端的单极断路器上口使用了汇流排，出线端三相电线接到汇流排上，通电会造成三相短路。
4.电箱上端进线口没做保护封口。
5.电箱没有做保护接地连接线。
电工B：从电气安装规范和安全要求来看，图片里的配电箱存在至少两处核心错误，具体如下：
1. 接线端子压接违规
右侧接线柱处的导线采用多股软线直接压接，未使用线鼻子（铜鼻子/冷压端子）进行压接处理。多股软线直接压接易导致导线松散、接触电阻过大，长期使用会引发发热、打火甚至短路故障，违反《建筑电气工程施工质量验收规范》（GB 50303）中关于导线连接的要求。
2. 导线色标与相序不符
配电箱内的相线（火线）、零线、地线颜色标识混乱：按照国标，火线应使用黄/绿/红三色，零线为淡蓝色，地线为黄绿双色。但图中进线侧地线（黄绿双色线）被错误用作相线，零线也未使用标准淡蓝色线，色标错误会给后续检修带来安全隐患，也违反了《电气装置安装工程母线装置施工及验收规范》（GB 50149）的相序色标规定。
3. 额外隐患（布线工艺）
箱内导线布置杂乱，无线槽/扎带规整，且部分导线预留长度过长、弯曲半径不足，不符合配电箱“布线整齐、固定牢固”的安装规范，易造成导线磨损或绝缘层破损。
电工C：三极空开出线接线错误，出线连接下面6个单极空开用三相汇流排，应该从左至右按ABC三相电连接，应为左起A接1，B接2，C接3，或为了两相间隔安全，A接1，B接3，c接5，懂电的都明白！
以上电工提出的问题，提醒着广大电工同行，在电气安装和维护工作中，一定要严格遵守规范要求，注重细节，确保电气设备的安全运行。同时，这篇帖子的讨论也为电工们提供了一个交流和学习的平台，让大家能够从实际案例中吸取经验教训，不断提高自己的专业技能和安全意识。
诸位同行电工们，不知您在上述情况中洞察到了几处问题呢？不妨一同在评论区展开交流、深入探讨，共促技艺精进。
