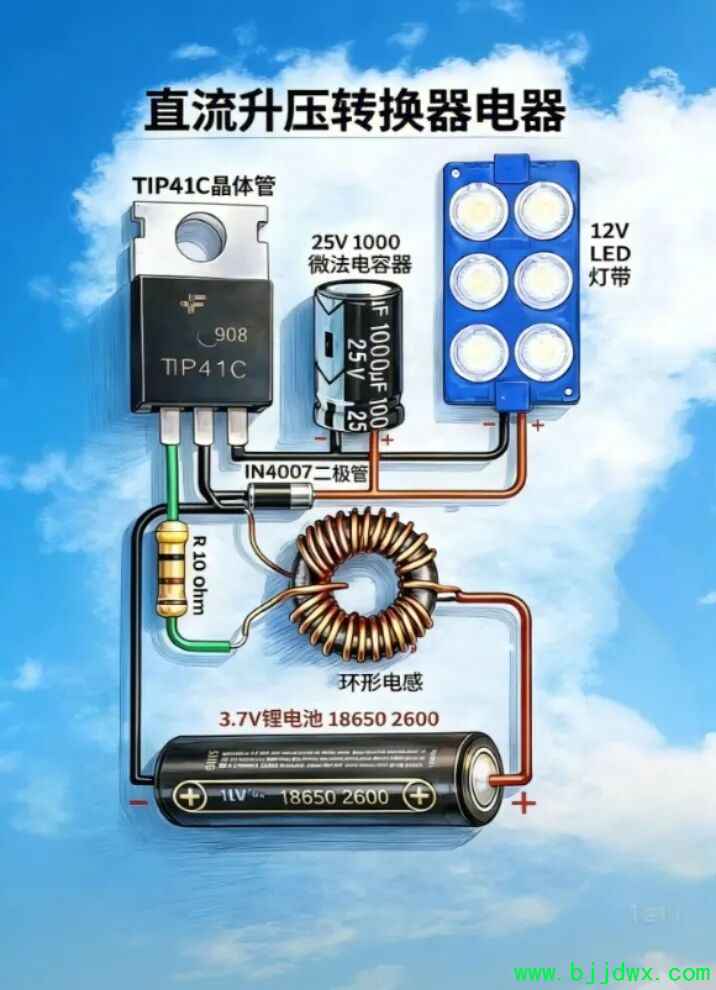

这是一张**3.7V转12V直流升压转换器（Boost升压电路）**的实物接线示意图，核心是用单节18650锂电池驱动12V LED灯带，下面为你详细拆解电路原理、元件作用和注意事项：
一、电路核心原理
这是一个经典的自激式Boost升压电路（焦耳电路变种），利用电感的储能特性，将3.7V直流电压提升到12V，实现低压锂电池驱动高压负载。
- 核心逻辑：TIP41C三极管通过环形电感的反馈绕组产生自激振荡，控制电感的充放电，在电感两端产生高压脉冲，经二极管整流、电容滤波后，输出稳定的12V直流，给LED灯带供电。
二、各元件作用详解
元件 型号/参数 核心作用
功率三极管 TIP41C（NPN型） 电路的“开关”，通过自激振荡快速通断，控制电感充放电，是升压的核心执行元件
环形电感 磁环绕制 储能元件：三极管导通时储存电能，关断时释放高压，实现电压抬升
二极管 1N4007 整流作用，只允许电感释放的高压单向通过，防止电容放电回流
滤波电容 25V 1000μF 电解电容 平滑输出电压，滤除脉冲纹波，给LED灯带提供稳定的12V直流
限流电阻 10Ω 电阻 限制三极管基极电流，保护TIP41C不被过流烧毁，稳定振荡
输入电源 3.7V 18650锂电池 低压输入源，单节锂电池的标称电压3.7V，满电约4.2V
负载 12V LED灯带 升压后的输出负载，由12V直流供电点亮
三、电路优缺点与适用场景
✅ 优点
1. 结构简单、成本极低：仅需6个基础元件，无需专用升压芯片，适合DIY制作
2. 体积小巧：可集成在小型设备中，适合便携照明、应急灯等场景
3. 易搭建：新手可按图接线，快速实现低压转高压
⚠ 缺点与风险
1. 效率偏低：自激式电路效率约70%-80%，远低于专用升压芯片（90%+），发热明显
2. 输出纹波大：无反馈稳压，负载变化时电压波动大，不适合精密电子设备
3. 元件发热严重：TIP41C、电感、电阻在大电流下易过热，需加装散热片
4. 无过流/过压保护：短路或负载异常时，极易烧毁三极管和电池
四、制作与使用注意事项
1. 散热处理：TIP41C必须加装铝制散热片，否则大电流下会快速过热烧毁
2. 电感绕制：环形电感需用合适线径的漆包线绕制，匝数直接影响输出电压，需匹配12V负载
3. 电容耐压：必须选用25V及以上耐压的电解电容，避免高压击穿
4. 安全防护：锂电池需加装保护板，防止过放、过流；电路需做好绝缘，避免短路
5. 负载限制：仅适合小功率LED灯带（建议≤5W），不适合大功率12V设备
6. 替代方案：若追求效率和稳定性，建议选用XL6009、MT3608等专用升压模块，效率高、带稳压保护
五、拓展：与专用升压模块的对比
特性 本DIY自激电路 专用升压模块（如XL6009）
效率 70%-80% 90%+
稳压性能 无稳压，波动大 闭环稳压，输出稳定
保护功能 无 过流、过压、短路保护
成本 极低 较低（约5-10元）
适用场景 便携应急灯、小功率负载 精密设备、大功率负载、长期使用
