ABB ACS510变频器接线实操，新手也能看懂
分享ABB ACS510变频器控制2.2kW电机的接线图，电位器调频率、正反转按钮控制启停，端子定义和接线走向一目了然，电工新手也能轻松上手～#变频器接线

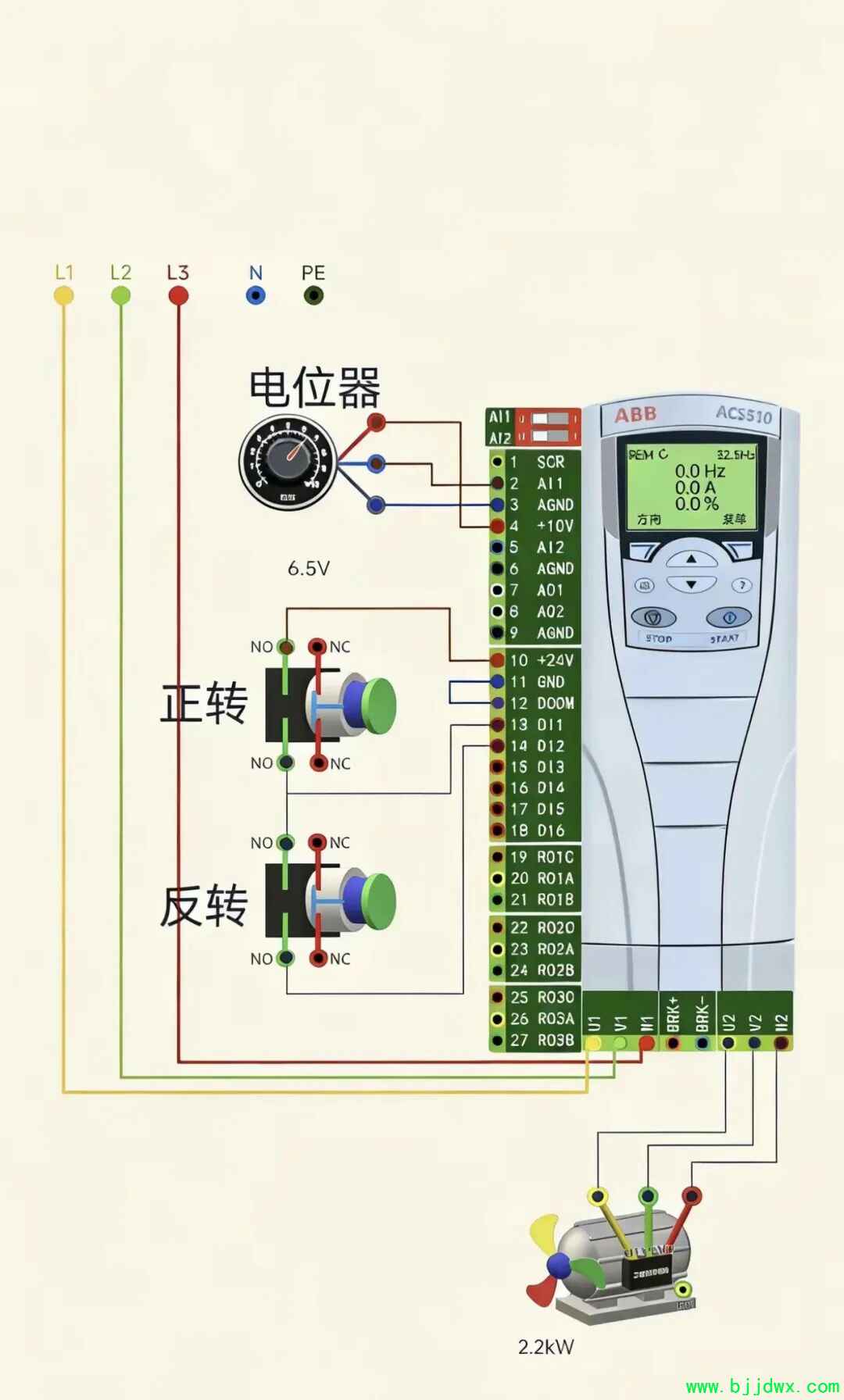

这是一张ABB ACS510系列变频器的标准应用接线原理图，用于实现2.2kW三相异步电机的正反转控制与电位器调速，下面为你做完整的原理拆解、参数设置和接线说明：
一、核心元件与接线逻辑
1. 主回路接线（强电部分）
- 输入侧：三相380V电源L1/L2/L3、零线N、保护地PE接入变频器主电源端子。
- 输出侧：变频器U/V/W端子接2.2kW三相电机，实现电机供电与正反转切换。
- 注意：主回路严禁接反，否则会直接烧毁变频器。
2. 控制回路接线（弱电部分）
（1）电位器调速回路（模拟量输入AI1）
- 接线：电位器3个引脚分别接变频器端子2(AI1)、3(AGND)、4(+10V)。
- 原理：变频器端子4输出+10V参考电压，通过电位器分压，在AI1端子得到0~10V的模拟电压，对应0~50Hz的频率输出，实现无级调速。
- 图中标注的6.5V是电位器中间抽头的示例电压，对应约32.5Hz的输出频率（与面板显示一致）。
（2）正反转按钮控制回路（数字量输入DI）
- 电源：变频器端子10(+24V)为按钮提供24V直流控制电源，端子11(GND)为公共地。
- 正转按钮：常开触点(NO)接端子12(DI1)，按下时DI1得电，触发变频器正转运行。
- 反转按钮：常开触点(NO)接端子13(DI2)，按下时DI2得电，触发变频器反转运行。
- 逻辑：采用两线制互锁控制，需在参数中设置DI1=正转、DI2=反转，实现按钮启停与方向控制。
二、ACS510变频器关键参数设置（对应此接线）
参数组 参数号 参数名称 设置值 说明
99 启动数据 9902 应用宏 3 (3线宏) / 1 (ABB标准宏) 推荐用3线宏适配按钮启停，标准宏适配两线制
10 命令 1001 外部1命令 3 (DI1正转，DI2反转) 定义DI1/DI2为正反转控制
11 给定选择 1101 外部1给定 1 (AI1) 选择AI1作为频率给定源
13 模拟输入 1301 AI1下限 0V 对应0Hz
1302 AI1上限 10V 对应50Hz
16 系统 1601 运行允许 0 (允许) 取消运行允许限制
99 启动数据 9905 电机额定电压 380V 匹配电机铭牌参数
9906 电机额定电流 按电机铭牌设置 2.2kW电机约4.8A 必须与电机一致
9907 电机额定频率 50Hz 国内工频标准
9908 电机额定转速 按电机铭牌设置 2.2kW异步电机约1440r/min
三、接线与调试注意事项
1. 强电/弱电分离：主回路动力线与控制信号线必须分开布线，避免干扰导致误动作。
2. 电位器选型：推荐使用1kΩ~5kΩ线性电位器，功率≥0.5W，避免阻值过大导致信号不稳定。
3. 按钮互锁：正反转按钮建议增加机械互锁，防止同时按下导致变频器故障。
4. 接地要求：变频器PE端子必须可靠接地，接地电阻≤4Ω，避免漏电与干扰。
5. 调试步骤：
1. 先接控制回路，空载上电检查电位器电压、按钮通断是否正常。
2. 再接入主回路，先设置电机铭牌参数，执行电机辨识。
3. 最后带载调试正反转与调速功能，确认无异常后投入使用。
四、常见故障排查
- 电位器调速无反应：检查端子4(+10V)是否有10V输出，AI1电压是否随电位器变化，确认1101参数设置为AI1。
- 按钮无法启动：检查端子10(+24V)输出、按钮常开触点通断，确认1001参数定义正确。
- 电机反转异常：交换变频器U/V/W任意两相输出线，即可改变电机转向，无需修改控制回路。
