产品型号：VK36N4D
产品品牌：永嘉微电/VINKA
封装形式：SOP16/QFN16L
原厂，工程服务，技术支持！
概述
VK36N4D具有4个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有较高的集成度，仅需极少的外部组件便可实现触摸按键的检测。
提供了4个1对1输出脚，1个触摸状态输出脚，可通过IO脚选择上电输出电平和输出方式（直接输出或者锁存输出）。芯片内部采用特殊的集成电路，具有高电源电压抑制比，可减少按键检测错误的发生，此特性保证在不利环境条件的应用中芯片仍具有很高的可靠性。
此触摸芯片具有自动校准功能，低待机电流，抗电压波动等特性，为各种触摸按键+1对1输出的应用提供了一种简单而又有效的实现方法。ZXY1305
特点

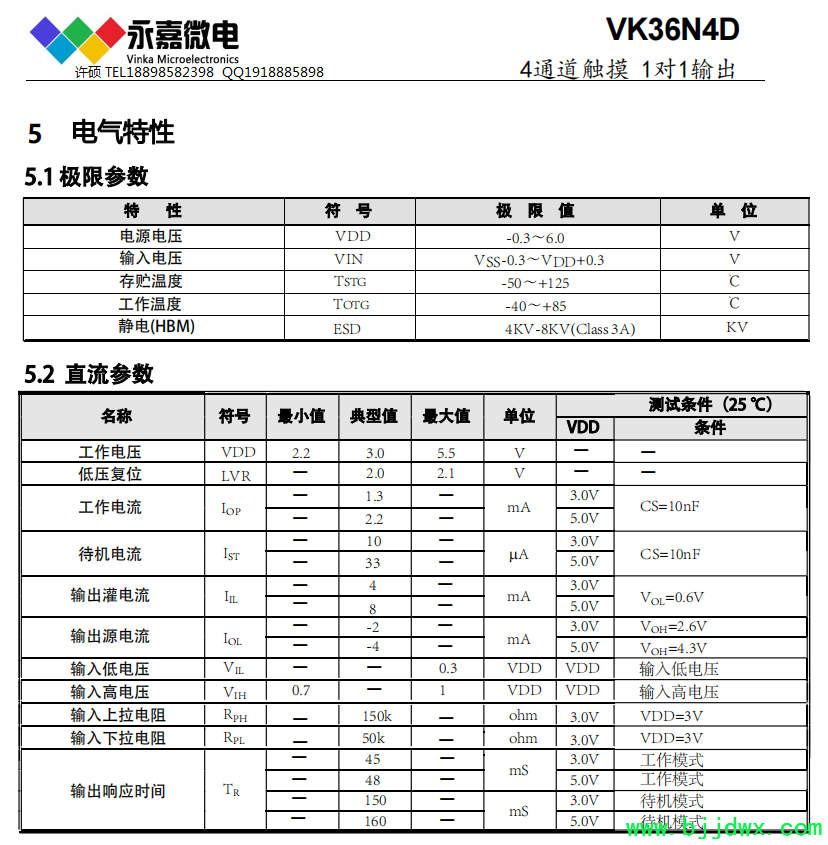

工作电压 2.2-5.5V
待机电流10uA/3.0V
上电复位功能（POR）
低压复位功能（LVR）
触摸输出响应时间：工作模式 48mS ，待机模式160mS
通过AHLB脚选择上电输出高电平或者低电平
通过TOG脚选择直接输出或者锁存输出
输出为4个1对1输出脚和1个触摸状态输出脚
支持多键同时触摸
防呆功能，有效键最长输出时间：13S
无键触摸4S进入待机模式

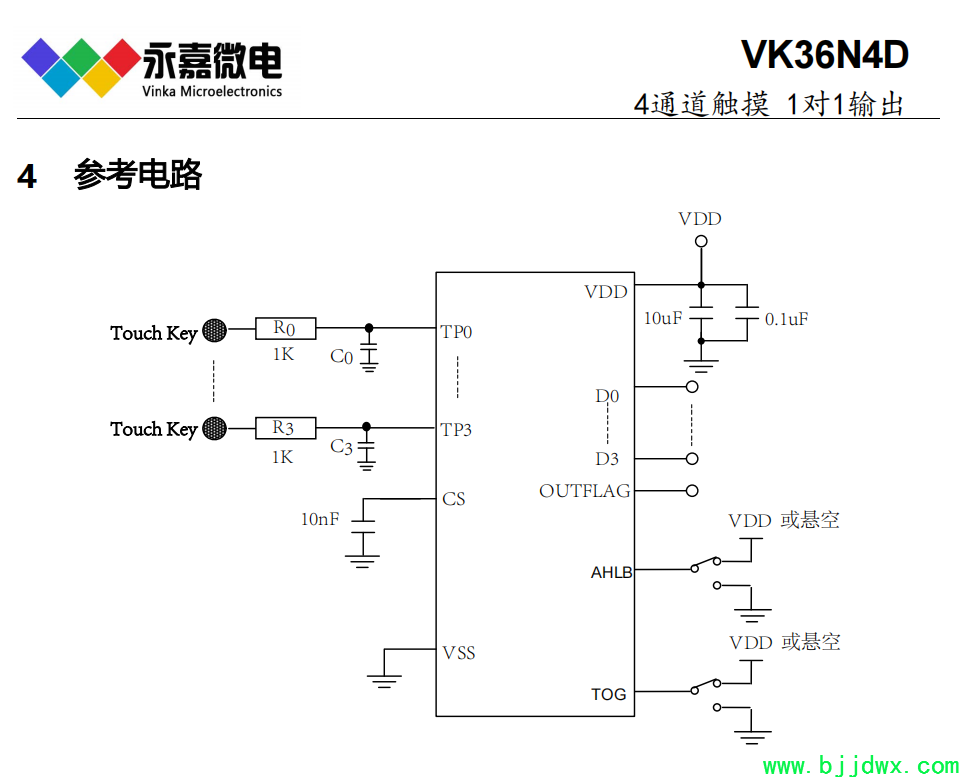

通过CS脚接对地电容调节整体灵敏度(1-47nF）
各触摸通道单独接对地小电容微调灵敏度（0-50pF）
上电0.3S内为稳定时间，禁止触摸
上电后无触摸时，环境变化自动校准基准值
抗电压波动，抗干扰性能好
封装：SOP16(150mil)(9.9mm x 3.9mm PP=1.27mm)
QFN16L(3.0mm x 3.0mm PP=0.5mm)
电容式触摸触控IC系列简介如下：
抗干扰低功耗触控IC-高性价比系列
VK3601 工作电压/待机电流：2.4V-5.5V/4μA(3V) 感应通道数：1 输出方式：直接输出 抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6
VK3601SS-1 工作电压/待机电流：2.4V-5.5V/3μA(3V) 感应通道数：1 输出方式：-- 抗干扰/待机电流小，抗电源及手机干扰，三段调光/无极调光 封装：SOP8/DIP8
VK3602XS 工作电压/待机电流：2.4V-5.5V/8μA(3V) 感应通道数：2 输出方式：锁存输出 抗干扰/待机电流小，抗电源及手机干扰 封装：SOP8
VK3602K/KA 工作电压/待机电流：2.4V-5.5V/8μA(3V) 感应通道数：2 输出方式：直接输出 抗干扰/待机电流小，抗电源及手机干扰 封装：SOP8
VK3603 工作电压/待机电流：2.4V-5.5V/7μA(3V) 感应通道数：3 输出方式：直接输出 抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：ESOP8
VK3604A 工作电压/待机电流：2.4V-5.5V/7μA(3V) 感应通道数：4 输出方式：直接/锁存输出 抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16
VK3604B 工作电压/待机电流：2.4V-5.5V/7μA(3V) 感应通道数：4 输出方式：直接/锁存输出 抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SSOP16
VK36E4 工作电压/待机电流：2.4V-5.5V/6μA(3V) 感应通道数：4 输出方式：直接输出 抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：ESSOP10
VK36Q4 工作电压/待机电流：2.4V-5.5V/6μA(3V) 感应通道数：4 输出方式：直接输出 抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：DFN10(3*3超小体积)
VK3606D 工作电压/待机电流：2.4V-5.5V/7μA(3V) 感应通道数：6 输出方式：直接输出 抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16
VK3610I 工作电压/待机电流：2.4V-5.5V/9μA(3V) 感应通道数：10 输出方式：I2C输出 抗干扰/待机电流小，抗电源及手机干扰，可调节灵敏度 封装：SOP16
高抗干扰/抗噪MTP触控IC-直接输出系列：
VK36N1DD 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：1 输出方式：直接输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6
VK36N1DT 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：1 输出方式：锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6
VK36N1DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：1 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6
VK36N2DD 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：2 输出方式：直接输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8
VK36N2DT 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：2 输出方式：锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8
VK36N2DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：2 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8
VK36N3D 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：3 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16
VK36N3DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：3 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16
VK36N4D 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：4 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16
VK36N4DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：4 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16
VK36N5D 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：5 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16
VK36N5DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：5 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16
VK36N6DD 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：6 输出方式：直接输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16
VK36N6DT 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：6 输出方式：锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16
VK36N6DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：6 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16
VK36N4D_V1.1-CN.pdf (14.2 MB)
