I2C 接口LCD 控制及驱动IC
型号:
VK2C21A:RAM 映射 20*4,16*8封装(SOP-28) LCD液晶显示驱动
VK2C21B:RAM 映射 16*4,12*8封装(SOP-24) LCD液晶显示驱动
VK2C21C:RAM 映射 12*4,8*8封装(SOP-20) LCD液晶显示驱动
VK2C21D:RAM 映射 8*4,4*8封装(NSOP-16) LCD液晶显示驱动
DICE(邦定COB)/COG（绑定玻璃用）
KPP2691

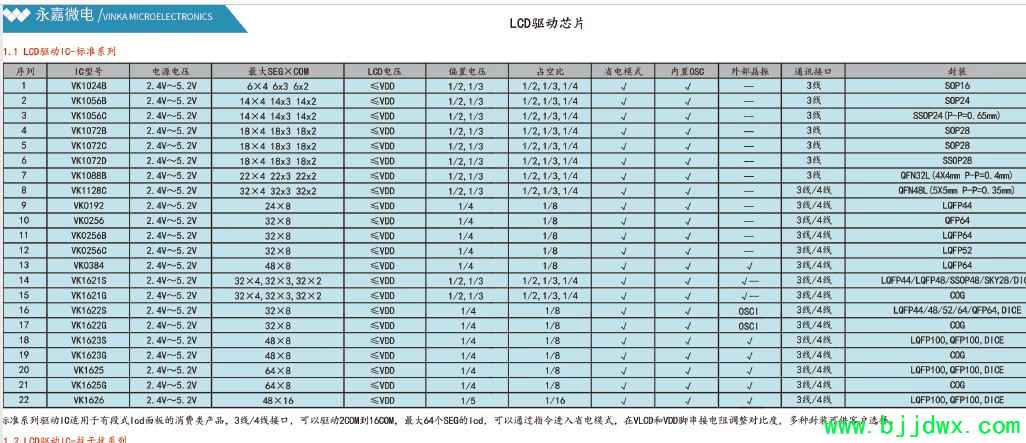

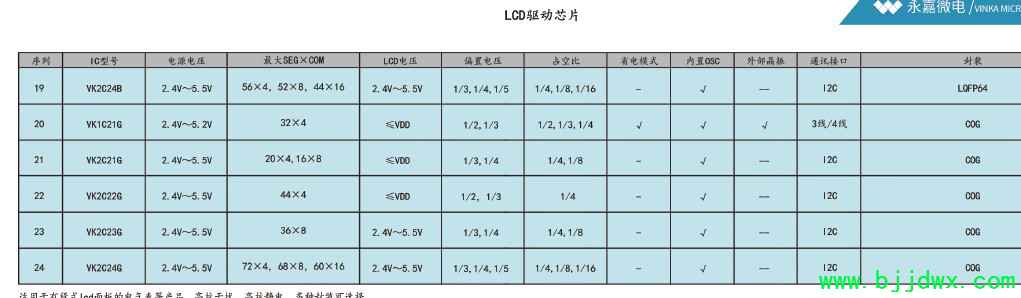

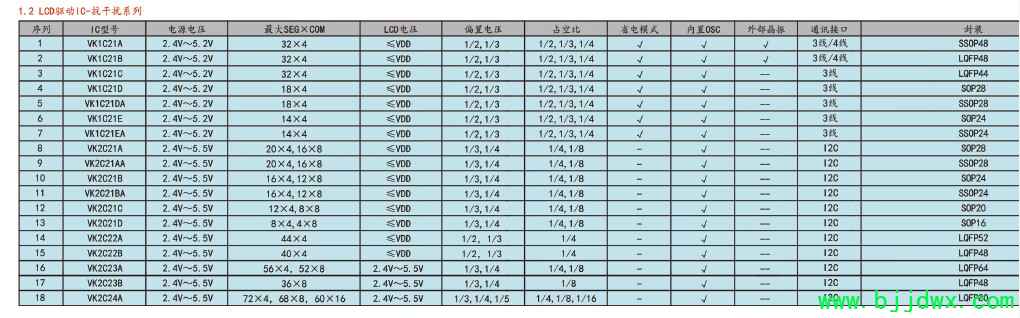

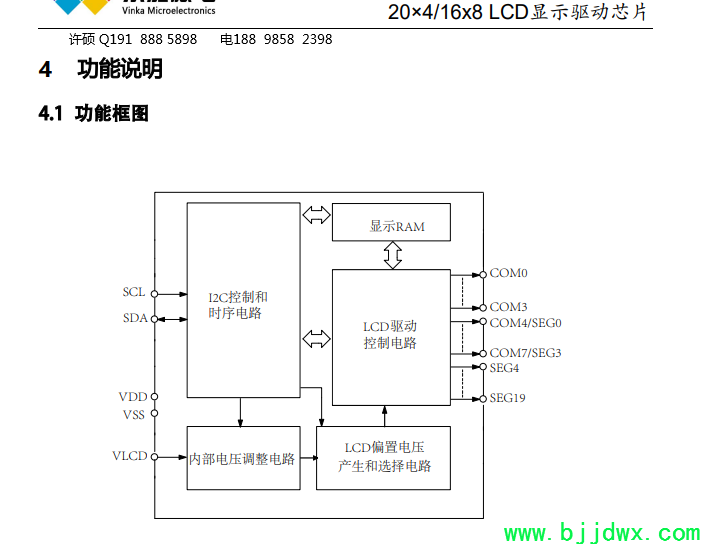

VK2C21A/B/C/D概述：
VK2C21A/B/C/D是一个点阵式存储映射的LCD驱动器，可支持最大80点（20SEGx4COM）或者最大128点（16SEGx8COM）的LCD屏。单片机可通过I2C接口配置显示参数和读写显示数据，也可通过指令进入省电模式。其高抗干扰，低功耗的特性适用于水电气表以及工控仪表类产品。
特点：
• 工作电压 2.4-5.5V
• 内置32 kHz RC振荡器
• 偏置电压（BIAS）可配置为1/3、1/4
• COM周期（DUTY）可配置为1/4、1/8
• 内置显示RAM为20x4位、16x8位
• 帧频可配置为80Hz、160Hz
• 省电模式（通过关显示和关振荡器进入）
• I2C通信接口
• 显示模式20x4、16x8
• 3种显示整体闪烁频率
• 软件配置LCD显示参数
• 读写显示数据地址自动加1
• VLCD脚提供LCD驱动电压源（<VDD）
• 内置16级LCD驱动电压调整电路
• 内置上电复位电路(POR)
• 低功耗、高抗干扰
• 封装
SOP20 (300mil) (12.8mm x 7.5mm PP=1.27mm)
SOP24 (300mil) (15.4mm x 7.5mm PP=1.27mm)
SOP28 (300mil) (18.0mm x 7.5mm PP=1.27mm)
NSOP16 (150mil) (9.9mm x 3.9mm PP=1.27mm)
VK2C21_V1.3-CN.pdf (7.95 MB)
