自制DTMF译码数字显示器

更多资料请到->家电维修技术论坛 发表时间 01-15 编辑:bjjdwx 浏览量： 241
    很多喜欢DIY的HAM朋友都希望在测试、维修、调整手持机和车载电台的DTMF双音频频率时，能够看到DTMF数字显示。为此， 笔者参照有关资料制作了DTMF数字显示器， 愿与大家分享。

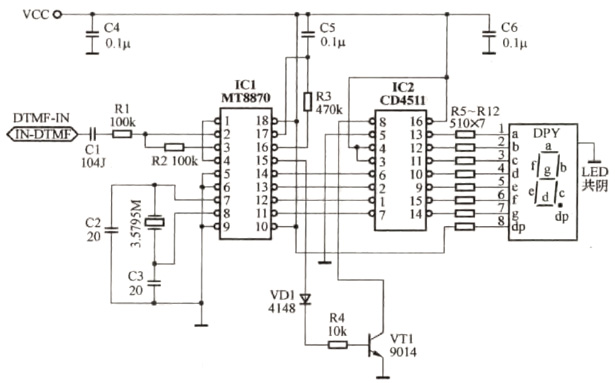

    电路原理如附图所示。DTMF数字译码器IC1采用MT8870， 该芯片的2脚为IN信号输入端， 7、8脚外接晶体作为时钟振荡端， 时钟振荡电路的频率为3.579545MHz，所产生的双音频信号为高频组1209Hz～1633Hz和低频组
697Hz～941Hz，共有16种组合频率。由2脚输入的双音频信号经过数字运算后， 在数据输出端11、12、13、14脚输出四位二进制码ABCD ， 并在译码结束的同时由15脚输出一个正脉冲信号作为后级电路的锁存脉冲。
    CD4511为七段BCD锁存译码， 驱动共阴数码管显示器，CD4511的7、1、2、6脚为ABCD码输入端， 3脚LT为试灯脚，4脚BI为消隐脚，5脚LE为锁存控制端， 9～15脚用来驱动数码管显示字符。输出端经R5-R12限流电阻使LED数码管显示0-9数字。数码管选用共阴型的， IC1的15脚输出一个正脉冲信号， 作为后级电路锁存脉冲， 经VD1、R4到VT1的基极，使集电极输出低电平信号。IC2的8脚有低电平信号时即可驱动数码管显示字符， 所显示的字符是数
字0-9。
    笔者已经使用该译码数字显示器半年多了，配合频率计和示波器， 给维修电台时调整双音频频率， 检修测试双音频信号带来了很多便利。
