家电维修-电源欠压过压报警保护器
一、 名称：电源欠压过压报警保护器
二、 功能：当电压低于180V或高于250V时，可进行声光报警。当外接交流接触器时，可切断电源，保护用电设备。

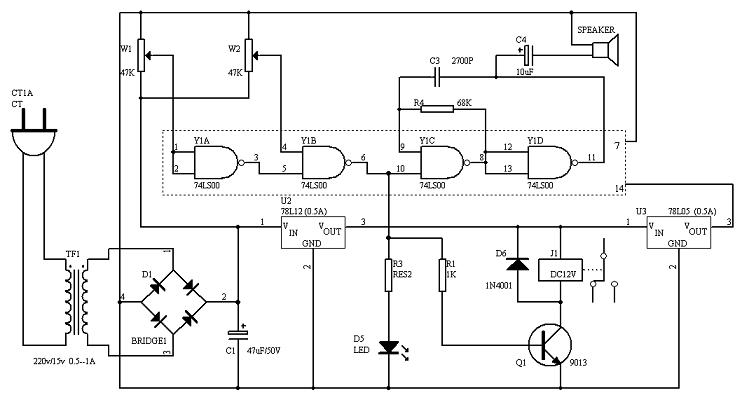

三、 电路图：
四、 元件表
|
名称
|
型号
|
规格
|
数量
|
名称
|
型号
|
规格
|
数量
|
|
集成块
|
74LS00
|
|
1
|
电阻
|
|
68K
|
1
|
|
三极管
|
9013
|
|
1
|
|
|
10K
|
1
|
|
二极管
|
1N4001
|
|
5
|
|
|
1K
|
1
|
|
发光二极管
|
|
|
1
|
微调电位器
|
|
47k
|
2
|
|
三端稳压块
|
7805
|
0.5A
|
1
|
电容
|
|
47uF/50v
|
1
|
|
|
7812
|
0.5A
|
1
|
|
|
10uF/25v
|
1
|
|
变压器
|
220v/15V
|
0.5A
|
1
|
|
|
2700pF
|
1
|
|
插头
|
|
220v
|
1
|
导线
|
花线
|
|
1m
|
|
直流寄电器
|
|
12v/0.5A
|
1
|
万用电路板
|
|
小
|
1块
|
|
集成块插座
|
|
14脚
|
1
|
|
|
|
|
五、 原理说明：
输入电源电压正常时，Y1A输出高电平，Y1B输出低电平，发光二极管LED及振荡发声电路Y1C、Y1D和喇叭不工作，控制部件J1也不工作。当电压高于250V或低于180V时，Y1B输出高电平，发光二极管亮，振荡发声电路工作，发出鸣叫声，控制寄电器J1闭合，当J1的常开触点外接交流接触器时，就可控制主电路断开电源。
六、 调试方法：
第一步当输入电源电压为250V时，调节W1使得Y1A输出刚好由低电平转为高电平，第二步当输入电压为180V时调节W2使得Y1B的输出由高电平转为低电平。
