    最近，常有朋友询问传输线的传输线理论知识天线制作中有关电缆连接方面的一些问题，我想在这里谈一些个人的体会。其实，本人觉得这些问题的提出，主要是缺乏长线、短线的概念造成的。首先介绍两个特殊的传输线段：1/4波长传输线和1/2波长传输线，见下图。

    图中是一段1/4波长传输线，例如我们常用的75Ω和50Ω射频同轴电缆，选取一定的长度，便可成为某一频点的1/4波长传输线。这一段传输线在对应的频点上有一非常重要的特性：A端短路时，B端阻抗呈无限大；B端短路时，A端阻抗呈无限大。同理，一端开路时，另一端阻抗呈无限小。

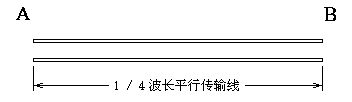

　这一特性同样也适用于下图所示的平行传输线，例如早些年常用的300Ω平衡传输线。

　1/4波长线的这种特性有时能为我们带来极大的方便，如下图的半波振子天线就利用了这一特性。

    上左图为常用的由两根金属条或金属管构成的半波振子天线，这种天线不象折合振子天线那样有零电位点可共固定之用，用上右图所示的方法就能很好地解决问题。虚线内的结构可看作下端短路的1/4波长传输线，上端阻抗呈无限大，正好可用来作为固定半波振子支撑结构。
　于是，下图的结构也就很容易理解了。

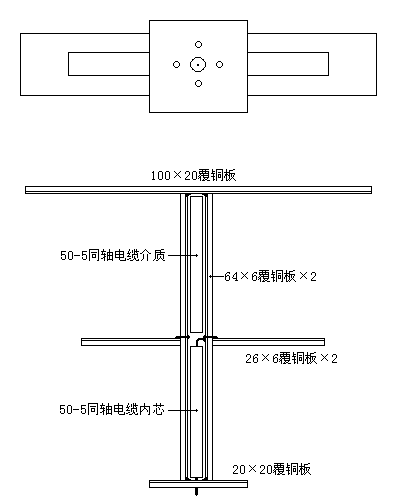

　再看下图的2.4GHz频段馈源，便是这种结构。
