PS/2 接口定义

更多资料请到->家电维修技术论坛 发表时间 07-15 编辑:bjjdwx 浏览量： 187

PS/2  6 针母插，外观为：
6 PIN MINI-DIN FEMALE

母插引脚定义

Pin

Name

Dir

Description

1

DATA

<->

Key Data

2

n/c

-

Not connected

3

GND

---

Gnd

4

VCC

-->

Power , +5 VDC

5

CLK

-->

Clock

6

n/c

-

Not connected

PS/2  6 针公插，外观为：

公插引脚定义

Pin

Name

Dir

Description

1

CLK

-->

Key CLOCK

2

GND

---

GND

3

DATA

<->

Key DATA

4

NC

-

Not connected

5

VCC

-->

Power , +5 VDC

6

n/c

-

Not connected

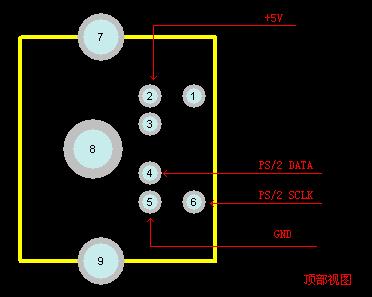

母座的PCB引脚
