如何测量石英晶体的好坏

        外观上，整洁，无裂纹，引脚牢固可靠，电阻值为无穷大。若用万用表测时的电阻很小甚至接近于零，则说明被测晶体漏电或击穿，已经损坏。若所测电阻时无穷大，不能断定晶体是否损坏。此时的检查方法：使用一只试电笔，其刀头插入市电的火线孔内，用手指拿住晶体管的一脚，用另一脚接触测试电笔的顶端。如果氖泡发红，一般说明晶体是好的，如氖管不亮，说明晶体已经坏掉。

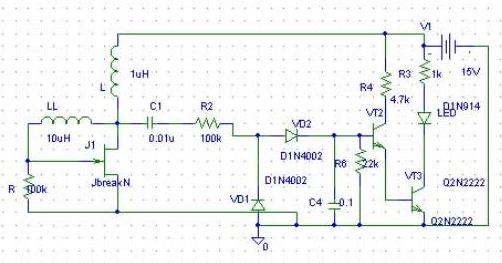

        通用的方法是制作一个振荡电路，将被测的晶体接入，看是否起振。若起振，说明晶体是好的，否则是坏的。一个常用的检测电路如图：被测晶体与场效应管VT构成一个振荡器。，若晶振良好，振荡器起振，信号经过C1耦合至VD1，VD2整流、C2滤波，在经过复合放大电路放大，驱动LED发光，如晶体管损坏，则振荡器不能起振， LED不能发光。电感L用来阻止振荡信号通过，只能通过直流。其中LL代表被测晶体。
