DC/DC电路使用max1674

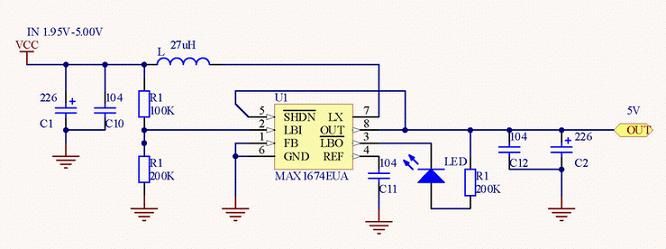

    好多朋友遇到用电池做电源供电的情况，在这我提供一种使用max1674的DC/DC方案，希望大家能派上用场，也希望大家能实际应用在自己的电路中如MP3等，这样就可以两节或一节1.5v电池供电了。

特点：

• 输入范围0.9v－5.5v
• 输出可固定5v或3.3v，也可在2v－5.5v之间选择
• 在5V输出200mA时DC－DC效率能达到94％，我觉得实际制作时效率取决于电容电感元件的质量。实测85％左右。
• 有待机功能。当SHDN脚为低时，待机，耗电0.1uA。实测空载时耗电也是非常小的。

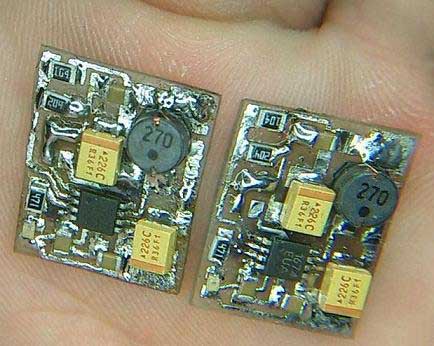

    max1674大概20元左右，有些贵了，但maxim的东西就是好，电路简单元件少，500kHz的PWM频率，芯片保护很完善不容易烧，输出短路了，芯片热了，还没坏，电容我用了NEC的（但是据说买不到真的，都是一些深圳的厂产的），27uH电感内阻要小，难找一些，上面标了270，用220（22uH的也可），其他的电阻电容都用了0805的，这次刚买了全系列0603，有空用0603做一个，肯定体积小的多。
    PCB板用的是热转印的方法，新买了激光打印机，设置为加深颜色的模式，打出来效果很好，用电熨斗转印，温度不能太高。热转印就不多说了,可以参考《
