简易红外遥控开关

更多资料请到->家电维修技术论坛 发表时间 06-08 编辑:bjjdwx 浏览量： 701
    本遥控开关仅用了5只三极管，整个电路可装在尺寸仅40mm×50mm的电路板上，能对各种电器进行遥控开/关操作，电路见附图。所使用的遥控发射器是普通家电遥控器，接收控制电路只要按图正确焊接，无须调试即可成功。
    IR为红外线遥控接收头，未接收到红外线信号时，1脚输出高电平，接收到红外线信号时，1脚输出一连串低电平脉冲。R4、C2与R7、C3组成两个电路，Q4、Q5、J组成继电器控制电路，C5、D5-D8组成交流降压整流电路。平时待机或上电后的初始状态是：Q1导通，Q2截止，Q5截止，继电器J不工作。
    遥控开机过程，短按遥控器按钮（小于0.5秒），在这较短的时间内，因C3容量远大于C2，故B点电位很快升到高电位（约1V左右），而A点电位上升不到0.6V，因此Q3不能导通，只有Q2导通，这样，C点为高电位，Q5导通，继电器J动作，其接点J-1、J-2同时吸合，J-2接通电器电源。这时即使IR不再收到信号，因电源经R11向Q5提供偏置，故Q5保持导通，J仍继续吸合，达到短按遥控钮实现开机的目的。
    遥控关机过程：长按遥控器按钮（3秒以上）时，IR输出低电平脉冲使Q1输出高电平脉冲，经D1整流后送至A点、B点进行积分处理，最终使A点电位大于1V（实测为1.3V左右），Q3导通，D点为高电平，Q4导通，C点为低电平，致使Q5截止，J释放，J-1、J-2断开，达到长按遥控钮实现关机的目的。松开遥控钮后，IR不再收到红外线信号，C2、C3放电，Q2、Q3截止，电路又进入等待状态。只有再次短按遥控器按钮，电路才会重新动作，重复遥控开机过程。

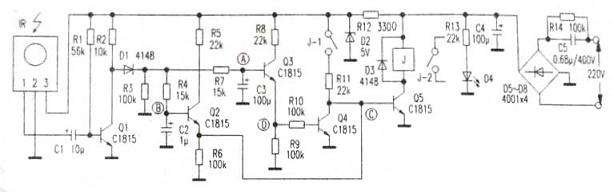

红外遥控开关电路
