自制薯片桶音箱

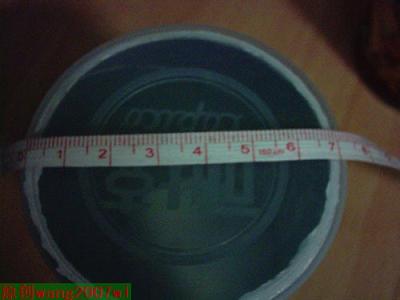

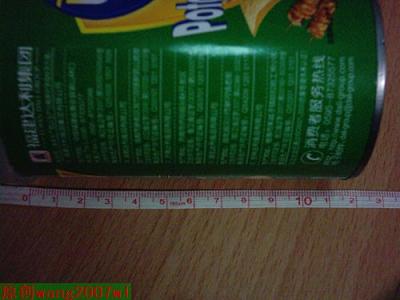

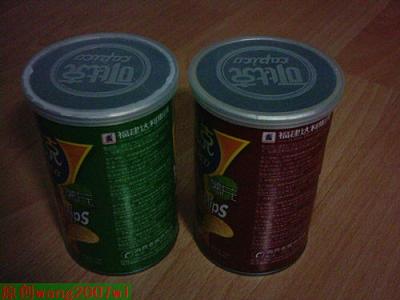

尺寸

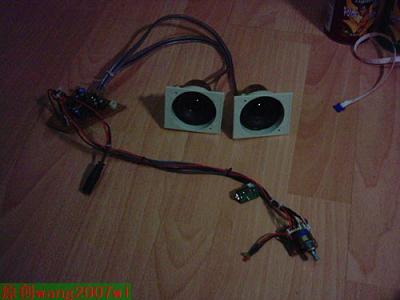

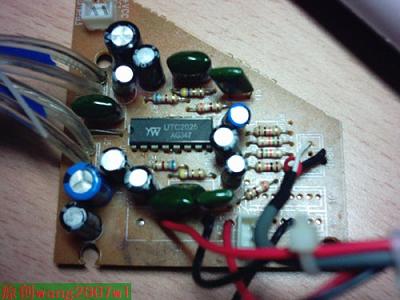

原来的喇叭及电路

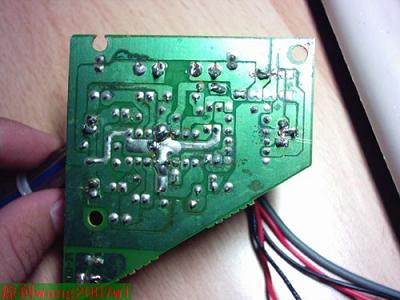

电路背面

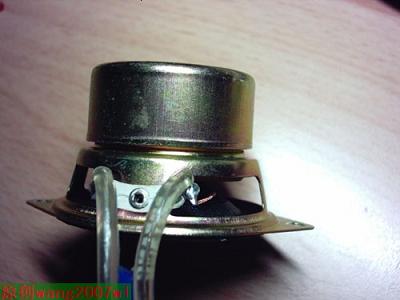

2英寸单元

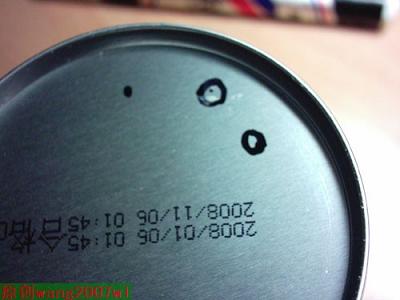

先在薯片桶底部四个孔
上面三个孔装下面这三个东东

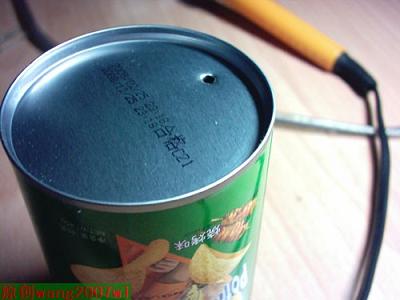

孔打好了，不小心划了一下，不和谐了。。。。

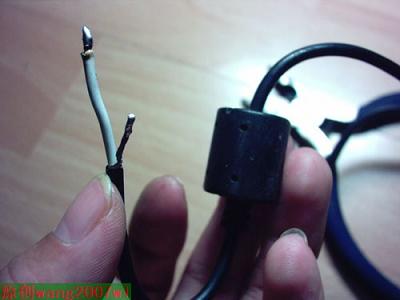

由于原来左右声道是用的是音箱专用扁线，不适合从底部打孔穿线，也不美观，所以我另找了一条废旧笔记本变压器上的输出线，这线要赞一下，是同轴线还带磁环，作音频线应该没问题
将线一头从底部穿进去

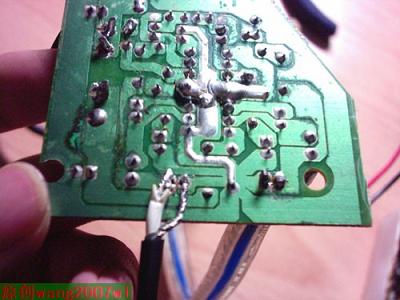

然后焊到电路板上，这是左通道
因为薯片桶的空间有限，也不想让内部电线过于混乱，要把下图中红圈那几条线减短
减短后的样子
然后就是总装了，这部分最费时，由于薯片桶空间很小，只能用镊子一点一点往里推
对了，在薯片桶里先贴一张白纸，因为薯片桶的内壁有点像铝箔，我怕导电才这样做的

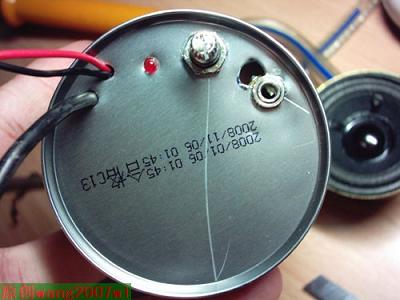

我是先按的中间的音量旋钮，然后按电源指示灯，电源指示灯要用热熔胶粘上，上音频输入口的时候发现一个无奈的状况，我先前开的那个孔相离的太近了，音频输入孔根本安不上，唉，只好重新钻孔了。。。幸好是在背后，不太影响美观

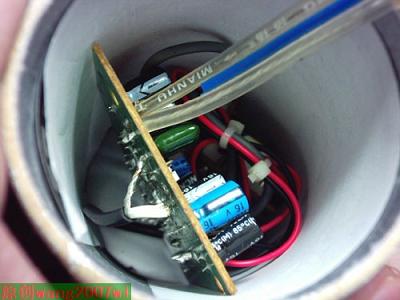

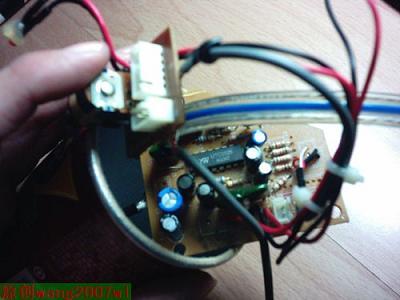

这是内部图

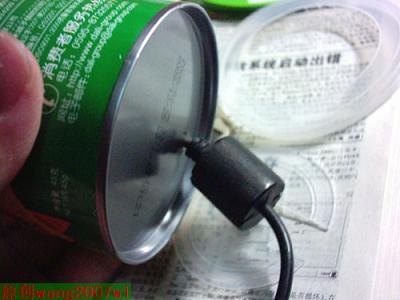

在左通道底部钻个孔
然后把刚才那条自制的音频线塞进去
然后把两个音箱的喇叭焊上，就完成90%了
最后结尾工作
怎样把喇叭跟音箱连为一体呢？

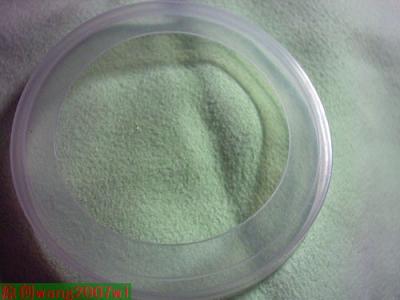

我的方案是用原来的薯片桶的盖子

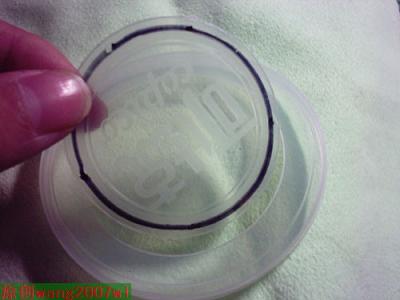

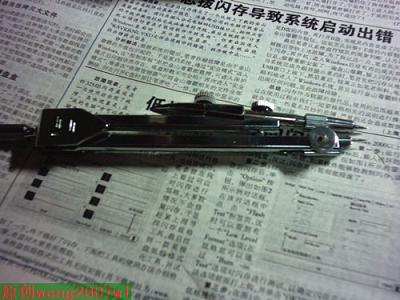

首先在盖子上开一个与喇叭单元直径一样的洞，我有一样秘密武器，那就是。。。。。。。。。。。
我把两头都换成金属针，然后把角度调好，就能开孔了
就如下图，正面转几下，然后反面转几下，就可以勒
我是用一片刚才钻孔时的下脚料作了两个垫片，然后用自攻丝上上就行了
看看正面

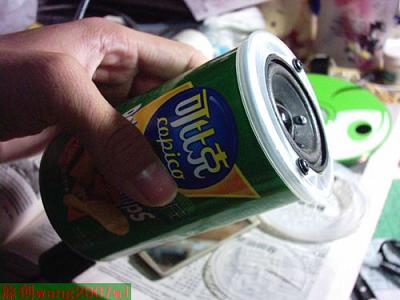

装到薯片桶上看看
嗯，感觉不错。

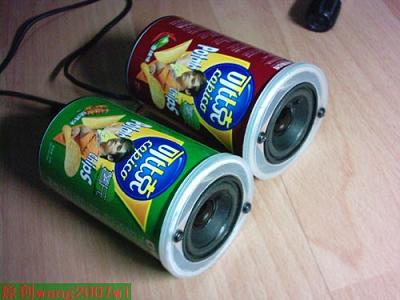

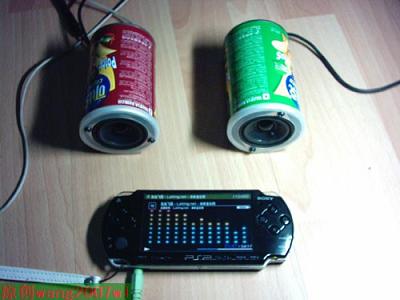

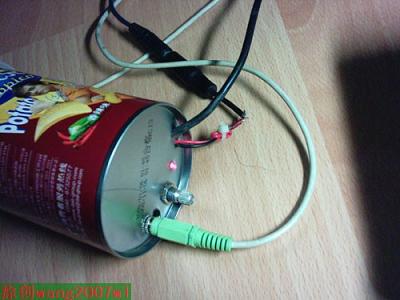

OK，来个完成图

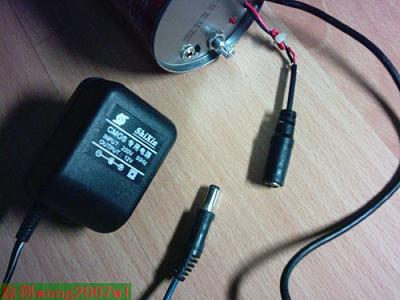

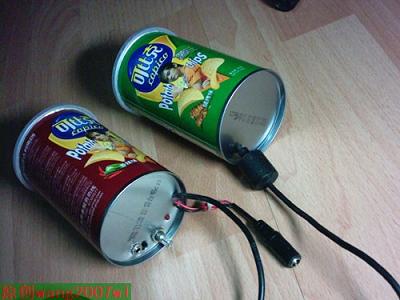

左下角那个不和谐的电源接头，我真的找不到好的解决方案了，谁有好的解决方案可以说出来
然后就是激动人心的试音了，好插上电源，我临时随便找了一个12V直流输出变压器，
连上我的小P，咦？咋没声呢？靠！不会把 ，仔细察看一番，靠，竟然没开开关，竟然凡这么低级的错误。。。。。
OK，开关开了，灯也亮了，听歌喽
总结：这音箱音质当然没有市面上卖的品牌音箱好了，但它也不是盖的，除了低音不足以外，中高音还是不错的，特别是人声表现很清晰，跟爱国者一款SP-F070i 便携数码音箱 很相近。总之还终归中举，听音乐玩游戏都不错。还有我在网上看别人做音箱都要在里面填充隔音棉，我暂时没找到相关材料，所以就没这个步骤。这是我第一次DIY，做的不好的地方还请大家见谅！谢谢观赏
