AD590温度传感器的使用

AD590温度传感器是一种已经IC化的温度感测器，它会将温度转换为电流，在8051的各种课本中经常看到。其规格如下：

    1、 度每增加1℃，它会增加1μA输出电流

    2、 可测量范围-55℃至150℃

    3、 供电电压范围+4V至+30V

    AD590的管脚图及元件符号如下图所示：

AD590的输出电流值说明如下：

    其输出电流是以绝对温度零度（-273℃）为基准，每增加1℃，它会增加1μA输出电流，因此在室温25℃时，其输出电流Iout=（273+25）=298μA。

    AD590基本应用电路：

     注意事项：

    1、 Vo的值为Io乘上10K，以室温25℃而言，输出值为10K×298μA=2.98V

    2、 测量Vo时，不可分出任何电流，否则测量值会不准。

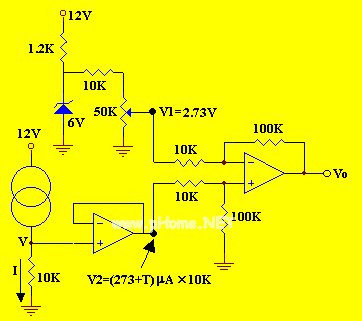

    AD590实际应用电路：

    电路分析：

    1、 AD590的输出电流I=（273+T）μA（T为摄氏温度），因此测量的电压V为（273+T）μA×10K=（2.73+T/100）V。为了将电压测量出来又务须使输出电流I不分流出来，我们使用电压跟随器其输出电压V2等于输入电压V。

    2、 由于一般电源供应教多器件之后，电源是带杂波的，因此我们使用齐纳二极管作为稳压元件，再利用可变电阻分压，其输出电压V1需调整至2.73V

    3、 接下来我们使用差动放大器其输出Vo为（100K/10K）×（V2-V1）=T/10，如果现在为摄氏28℃，输出电压为2.8V，输出电压接AD转换器，那么AD转换输出的数字量就和摄氏温度成线形比例关系。
