红外线多路编码遥控器的制作

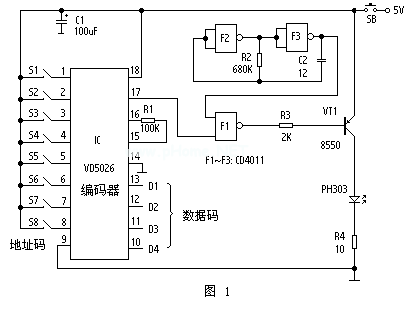

图2为遥控器的接收部分。图中的红外接收组件FPS-4091接收到中心频率为40KHz的红外信号后,2脚输出经放大的调制编码信号,输进VD5027解码器输入端14脚,如果两机地址码相同,数据码一致,解码成功,那么就把VD5026的控制信号锁存在VD5027的第10-13引脚上。用于控制外部电路。同时在第17脚上输出一个正脉冲,也可作为外部控制用。其中,VD5027解码器数据输出端第10-13脚,当有数据输出时,此数据便保持至接受部分电源关断为止,而不在受发射机控制了,也就是说,VD5027数据输出端具有记忆保持功能。而VD5027第17脚“总线”输出端,当VD5026、VD5027两机地址码相同时,正确译码时,第17脚输出转为高电平。而当发射机不发射信号时,VD5027第17脚电位由高回到低电平,没有记忆功能。
接收电路中,当双向可控硅VT2一旦导通后,控制管VT1会保持导通状态,VT2也不会关断,负载插座RS便始终都会有220V/AC输出,直到关机。
如果想改成遥控关机,一种方法是在利用一个数据线控制一只三极管切断VT1基极电压既可。或用另一中方法,在VD5927第17脚接一个双稳电路即可。该机控制负载功率大于400W,遥控距离大于8米。
另外,基于该电路还可演变出很多种其他控制电路,这里只做了一些抛砖引玉的介绍,网友有兴趣可以自己分析尝试,这对提高制作兴趣、学习电子技术非常有帮助,同时此电路在我们的实际生活中也非常实用。
