LM317集成稳压电路

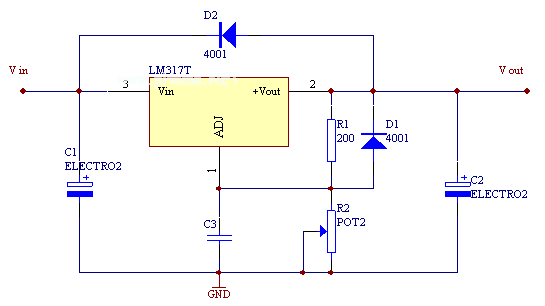

LM317是常见的可调集成稳压器，最大输出电流为2.2A，输出电压范围为1.25～37V。其接法如下：
1，2脚之间为1.25V电压基准。为保证稳压器的输出性能，R1应小于240欧姆。改变R2阻值即可调整稳压电压值。D1，D2用于保护LM317。
Uo=(1+R2/R1)*1.25
