自给电正弦波－方波转换器

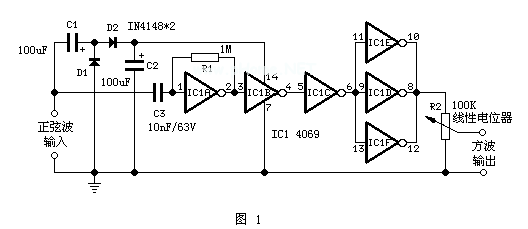

     在一些电路的测试中（如音频电路），有时会对输出情况进行测试。这里介绍一个无需另外电源的正弦波变方波转换电路（见图1），它可从已有的正弦波发生器中提出良好的方波信号而不需外接电源为其电路供电，使得它可以方便的将正弦波发生器和测试装置结合在一起。

         输入的正弦波电压通过由C1、C2和D1、D2组成的半波二倍压电路为IC1提供工作电源。IC1A构成放大器对输入信号进行放大，经IC1B、IC1C反相、整形变换成方波信号，再由IC1D、IC1E、IC1F进行功率放大至输出。R2用来调节输出信号幅度。图示电路在20Hz-20KHz可输出性能良好的方波。在使用时，为保证输出信号的质量建议输入正弦波有效值大于1.5伏。输入的正弦波电压最小有效值需大于750mV，此时输出信号的峰值约为2伏。输出的方波幅度与输入波形幅度成比例。制作时，D1、D2也可选用锗材料的二极管，如2AP系列等，这时相对输入信号的最小有效值可还低一些。
