MC34063 DC/DC变换器特点及典型应用

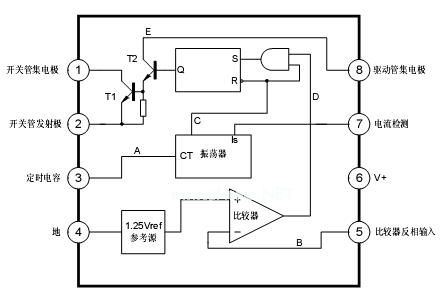

电路原理
  振荡器通过恒流源对外接在CT管脚（3脚）上的定时电容不断的充电和放电，以产生振荡波形。充电和放电电流都是恒定的，所以振荡频率仅取决于外接定时电容的容量。与门的C输入端在振荡器对外充电时为高电平，D输入端在比较器的输入电平低于阈值电平时为高电平。当C和D输入端都变成高电平时，触发器被置为高电平，输出开关管导通，反之，当振荡器在放电期间，C输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。
  电流限制SI检测端（5脚）通过检测连接在V+和5脚之间的电阻上的压降来完成功能。当检测到电阻上的电压接近超过300mV时，电流限制电流开始工作。这时通过CT管脚（3脚）对定时电容进行快速充电，以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。

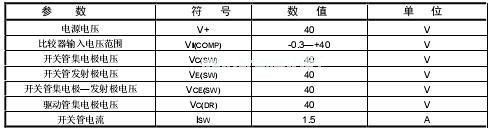

极限参数

典型应用电路

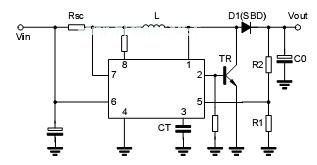

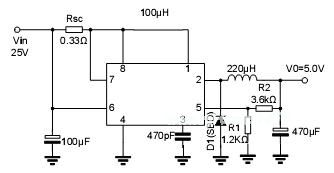

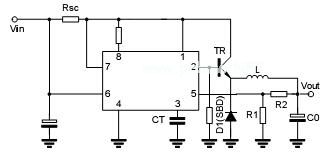

                   升压变换器 （大电流）                                                                                            降压变换器（大电流）

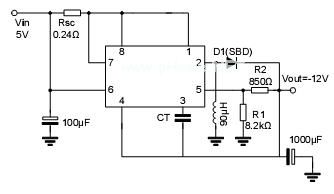

   反向变换器
