30.275MHz 调频无线对讲机原理、制作与调试
除了N1、N2高频三极管外，CRFl陶瓷滤波器对整机的灵敏度影响也很大，应选用正品元件，最好是选用五端的陶瓷滤波器，因为它的选频特性比三端滤波器要好。高频瓷片电容要选用漏电小，热稳定性好的元件。
除了提到的这些元件，其他元件选用普通的元件即可，业余条件下完全可以，据笔者经验，那些非主要元件对收信灵敏度影响十分轻微。
因为ICl是专用的窄带调频接收芯片，性能一般都得到保证。质量最优的要算MOTOROLA公司的产品，如图。其次MALAYSIA生产的也不错。值得一提的是笔者拿到了数片Made in China的MC3361芯片，通过采用德国的信号发生器(频率在50MHz量程精确到10Hz，。输出分辨率可达0．01uv)等仪器对比实验，国产的产品灵敏度与MOTOROLA公司的产品基本无差别。所以ICl的性能参数完全不必多虑。
电阻选用一般碳膜电阻即可，对精度也无特殊要求，1／8w，1／16W均可。
当然，对讲机都希望体积越小越好，业余制作的也不例外，所以元件应尽可能选用超小型的元件。
发射部分的元件也是制作成败的关键部分，其中影响最大的要算推动级和功率级的晶体管，笔者曾试验过几种管子，型号均为2sc2078，只是产地不同。早先使用的是一般的管子(从外观看，丝印不是很清晰，工艺也较差)，使用9．6V电源，排除其他因素外，功率无论如何也调不到2w，发射级电流只有区区400mA多一点。以为是频率没有调在10.0917的三次谐波上，可能为四次或五次谐波，后用示波器和频率器校对无误，推断为功率管的质量欠佳，换上三菱生产的2sc2078，接通电源，电流猛升至近0．8A，功率计测量为2．6w。这说明末级的功率管质量好坏直接影响着功率输出，这将明显左右着对讲机的通话距离。
此外，高频功率管是否选用频率越高越好呢?例如有些爱好者乐于采用象2SC1971，2SC1972等高达175Mt{z的VHF频段的管子，笔者不推荐使用频率过高的功率三极管，第一是因为这样的管子价格相当昂贵。第二是频率过高，电路反而容易自激，不易于调试。笔者就遇到这样的问题，在台式机中使用2sc1969，电路工作相当正常，功率也可达到8w左右，都使用了很长时间。后改为2sc1971，电路却严重自激，花了很大的功夫，采取了很多措施才能以解决，实际输出功率与2SC1969基本无异。
除了晶体管外，石英晶体的频率一定要选用准确，频率偏差将明显影响着通话距离，调试部分我们将会说明。高频部分的线圈匝数己在电路图中标明，可在高频磁芯或中周磁芯上用φ0.17—0.35mm漆包线绕制，LI，L2线径需大些，因为它们亦是载频功率的传输回路，中频鉴频线圈用现成的455kHz(或465kHz)中周代替即可。
其它元件没有特殊要求，阻容件的选用与接收部分一样。
四．装配与调试
对讲机的装配方法与一般无线电整机的装配方法差不多，应当注意的是，元器件的引脚应尽可能的短，以便紧贴印刷板，引至天线座的连线也应尽可能的短，否则输出功率也会明显下降。如果输出端离天线座距离较远，一般来说大于1Omm就应当采用50同轴电缆连接。
元件的布局，PcB的走线是业余制作的关键，如果乱走一通，调试中会出现许多不可预见的问题，级间的串扰、耦合、自激，而这些问题也许还不能通过其他方法解决，最后不得不重走一遍PcB，重新装配，重新调试，走许多弯路。高频板的PcB走线原则大致是：每一级均需尽可能放一块(一个区域)，同时工作的电路，大功率的输出级应尽可能远离小信号电路，级与级之间需采用大地线包围结构，巧妙地利用中周等铁质屏蔽罩隔离级间电路，可能的话，小信号(特别是接收部分)还需要安排屏蔽罩，并可靠接地。有一点非常重要，中频谐振线圈T2必须紧靠Icl的第8脚，如果走线过长就会出现灵敏度很低，并可能带来其他自激等问题，同样道理，中频滤波器CRF1也必须紧靠IC1。PCB布局时绝不能忽略这一点。
PcB元件的布局不要单纯追求美观工整，应以其能可靠工作为原则。当然既能保证电路可靠稳定地工作又可使元件布局美观漂亮，乃高手也!

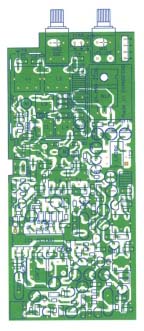

下图是笔者其中一款对讲机的PcB走线图，当然是经过N次修改完善后的作品，有兴趣不妨看一下，仅供参考，相信对初学者还是有所帮助的。
整机的装配结束后，应仔细检查无误后方可开机调试，这四份电路的直流工作点是无须调整的，它们的工作状态，己在设计时予以充分保证，可检查一遍电压点，相差不多即可。无线对讲机的调试一般需借助仪器，以保证其性能指标，调整时所需的仪器一般有以下几种：
1．高频信号发生器 (如xFG一6型)
2．示波器 (如VP52 04型40MHz)
3．数字频率计 (如cFc一8450型，0—1000MtIz)
4．功率计 (如Gz一3型)
5．直流稳压电源 (如wYJ－30V／5A型)
6．万用表 (如MF一47型，如有数字表Fluke一87等高档仪表配合最佳)
7．场强计 (可自制)
当然还有扫频仪，完备的仪器将给调试带来极大的方便，同时也能保证整机的性能指标。
对于一般的业余爱好者普遍没有上述仪器，但频率计是不可少的，在此我们将结合业余和专业的特点，
详细介绍调频无线对讲机的调试方法。
1．发射机的调试
调试顺序一般为：先调振荡级，倍频级，推动级，末级功率放大级。最后调话音放大电路。
