适合初学者自制的100mw电视发射机

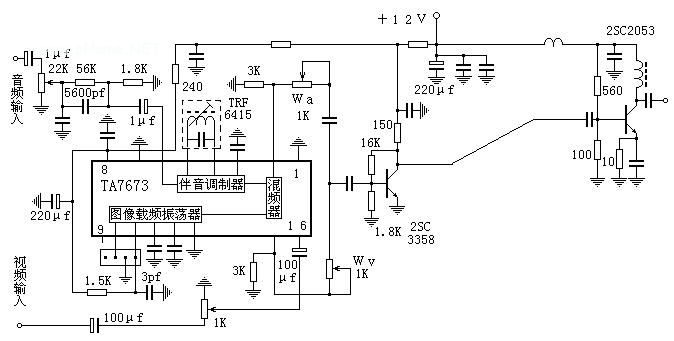

　　这一步的主要工作是调整功放级的上偏置电阻使发射极电压为１Ｖ，若是您懂得一些晶体管电路，通常这一步不会遇到什么困难。

　　根据经验，假如你做的是低频道，如１－频道或２频道，调试到此也就基本上结束了，一个２ＳＣ３３５８推动发射管总增益足够，因为发射管２０５３在１－２频道的增益也很高，做好了能在３０分贝左右，３３５８则近４０分贝，在此频段增益不是问题，难点是防止自激。防自激的主要手段是衰减信号，降低增益。

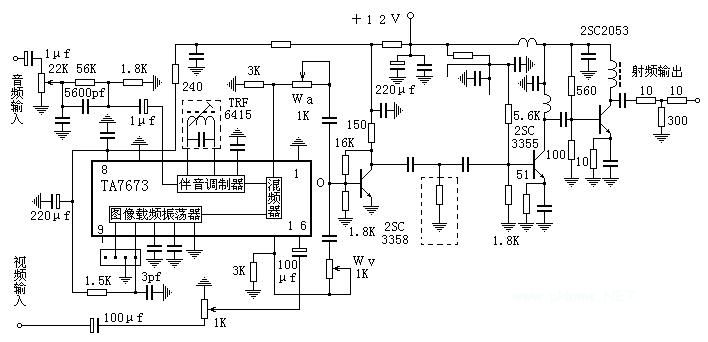

　　在６－１０频道，需要再加上一级放大，如下图。

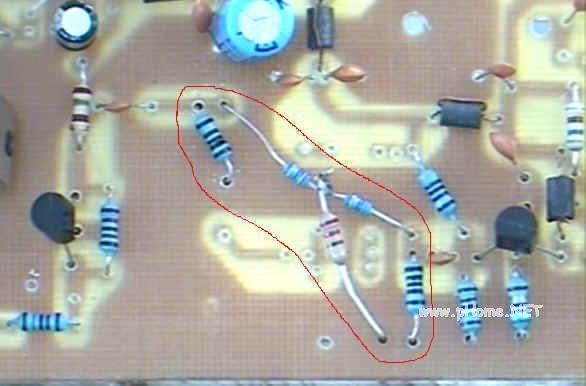

　　加了这级放大工作在６－１０频道应该可以，但工作在６频道以下则嫌增益过高，因此用图中虚线内的电阻来衰减信号，在３－５频道有可能单用此电阻还不能有效地遏制其增益（同时还得考虑匹配等因素），则需要配接更合理的衰减器，下图便是一例（３频道）。
