自制LED手电筒

LED手电筒，新颖、时尚、实用，这里介绍一种简单的1AA LED手电筒驱动电路，供大家参考

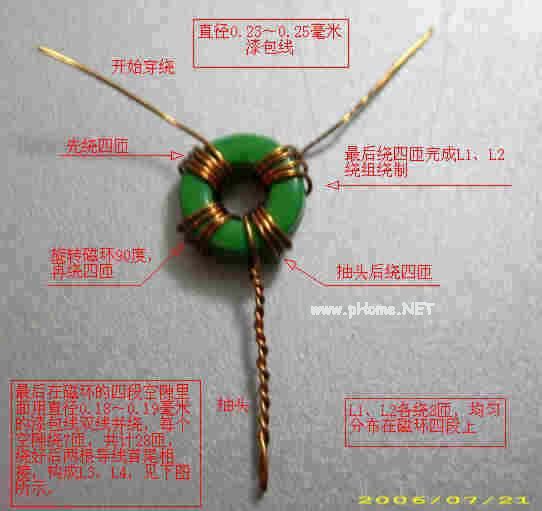

磁芯采用直径6mm磁环，绕制线圈时先用Φ0.23mm的漆包线绕L1、L2，再在L1、L2的间隙用Φ0.18mm漆包线双线并绕后首尾相接为L3、L4。绕制工艺如下面两图所示：

最后去漆皮，上锡，完成线圈绕制。

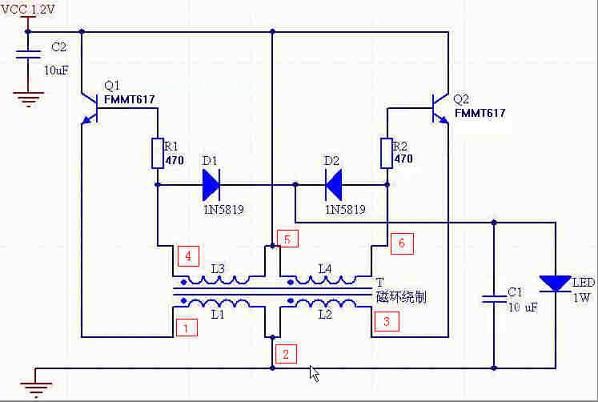

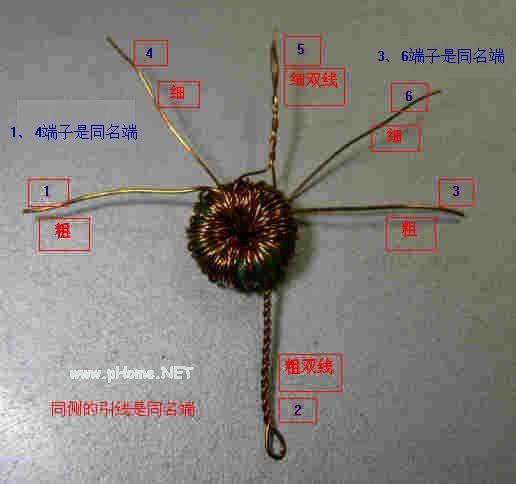

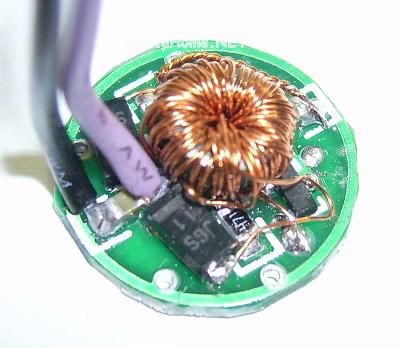

电路板焊好元件的样子，跟线圈各个端子的对应关系：

线圈可以用热熔胶或硅胶固定，硅胶导热性能好些。

电阻如果换成两个200欧的，电路的输出功率可以接近3W，不过，此时效率降低于70％，实测69％左右。续航时间也大大缩短。我现在基本上都改成470欧了，既保证足够的亮度，有可以获得较好的续航时间。
