用NE5532制作优质前放

    笔者带领学生用LM3886制作了一款功放电路，在用学校ＤＶＤ机试听时，总感到声音效果不如人意，响度也达不到标称功率效果。虽经多次调整电路参数（包括提升了电源电压），但收效甚微。后来看到有关刊物介绍LM3886放大倍数偏小，需要有足够幅度的激励信号，才能收到较好的效果。为此，笔者选用“运放之星”NE5532制作了一款前置放大电路加在功放输入端，再次试听，音效、响度明显得到了改善。现将制作的前放电路介绍如下：

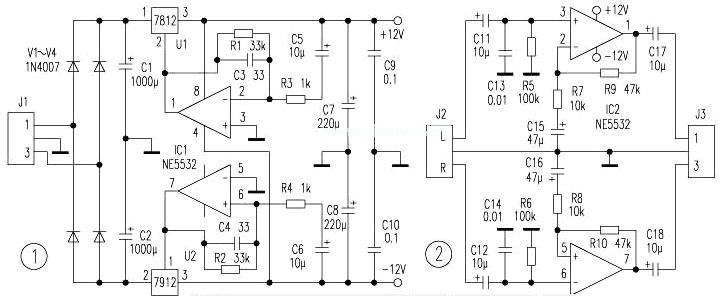

    图１为前放电路的直流伺服电源电路，给前放电路提供稳定的±１２Ｖ电源。稳压电路采用三端集成稳压块，并且使用一片NE5532构成伺服电路，实现对输出电压的实时跟踪与调整。图２为前置放大电路，电路采用了“运放之星”NE5532构成同相比例运算放大电路，其放大倍数为５倍左右（主要由Ｒ９、Ｒ７、Ｒ１０、Ｒ８决定），Ｃ１５、Ｃ１６在电路中具有提升高音频信号的作用。Ｊ１接环变的双１２Ｖ输出端，Ｊ２为信号输入端，Ｊ３为信号输出端（接功放输入端）。

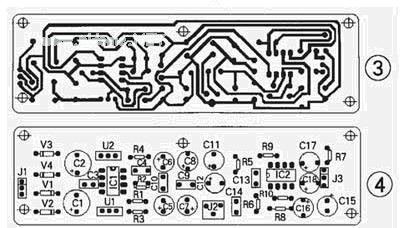

    图３为印刷电路板图，图４为元件布置图。具体安装时，可将此电路板安装在功放箱中靠近背面的附近。通孔，并经过Ｊ２（双信号插座）接音源。
    本电路也适用于其他音源幅值较小的组合系统作为功放的前置放大。
