用MC14541B制作可编程序定时器

     MC14541B是由16级二进制计数振荡器（C、R电路）、自动电源复位和输出控制电路构成的。16级计数器的分频比依靠控制输入A和B选择28、210、213、216。

主要性能指标：
    1、CR振荡器振荡频率：0～100kHz
    2、振荡频率精度：±2%
    工作温度范围及电源电压变动±10%
    fOSC<10kHz
    3、外部可使用时钟电路
    4、可能自动复位和外部主控复位

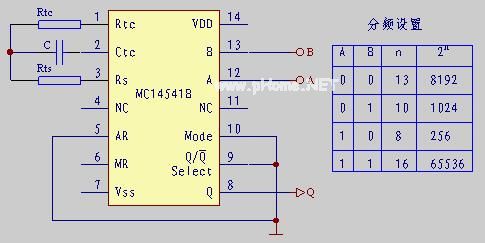

    根据其12、13脚预置的高、低电平组合确定常数N，再选定Rtc、C、Rts（Rts的选取一般是Rtc阻值的两倍），延时时间即可确定。延时时间为：T=2.3×N×Rtc×C其6脚为低电平触发，延时前8=9，延时后，8=（9非）。
    例如：Rtc=9.1kΩ
    Rts=18kΩ
    C=0.01μF
    A(12脚)=B(13脚)="1"
    T=2.3×216×9.1×103×0.01×10-6=13.6s
