小功率密闭音箱制作全程图解

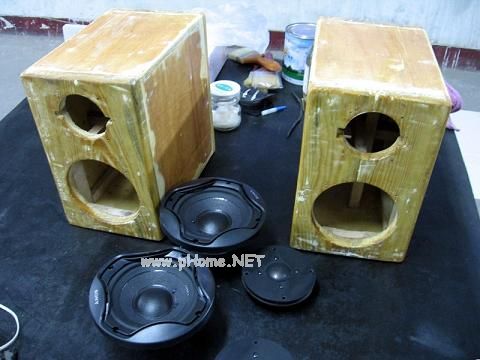

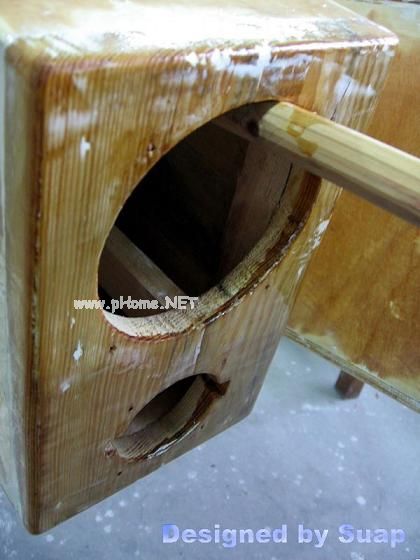

14、油漆。没做第二次披灰，刷了一层清漆，后来证明不能补偿没有披灰所带来的缺陷。挂起来、通风，等一两天吧！油漆最好选在阴天，为了你的建康！

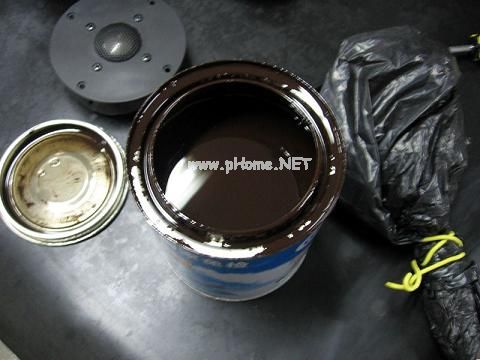

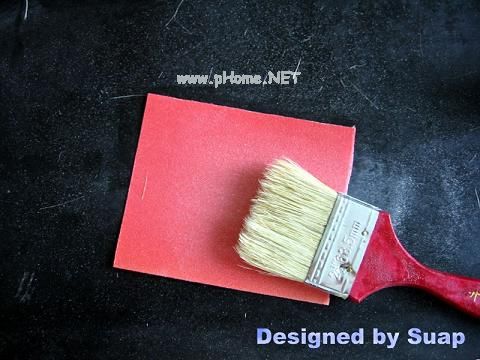

15、油漆第二遍。清漆干透（图一），刷上所需色泽的油漆（图二），用调合漆太稠的话，倒入一些松香水，充分搅拌，调到合适。可以在凳子上填一张报纸。刷子用袋密封装起(图三)，下次仍可用，漆桶的盖也压紧。刷完过一两天干透，最刷一遍，多刷几遍也没关系。无论那次刷漆都要仔细察看是不是有刷子的毛掉在板面上，有就及时去掉，至少完工前要每个板面都检查一下，等到干透可就费事，特别是在刷最后一遍时。

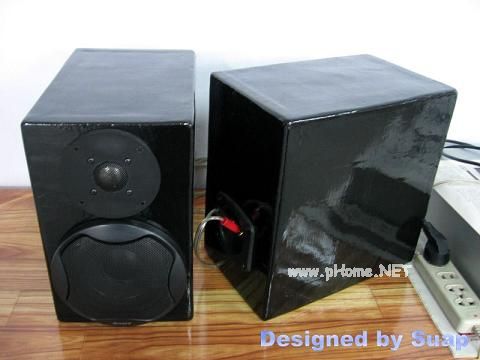

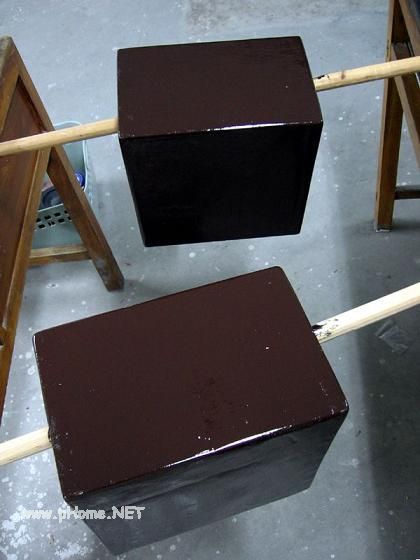

16、挂几天。呵呵……只有挂起来才能刷底面，前面也如此。如果不确定用那种颜色，可以刷上试试，箱上也行，权当多刷了一遍，直至你喜欢的为止。醇酸调合漆，中桶10元/桶（用了半桶），我买了棕、黄、黑三种，试了试还是黑色经典。最终定为黑色。外观见下图，先看看吧！

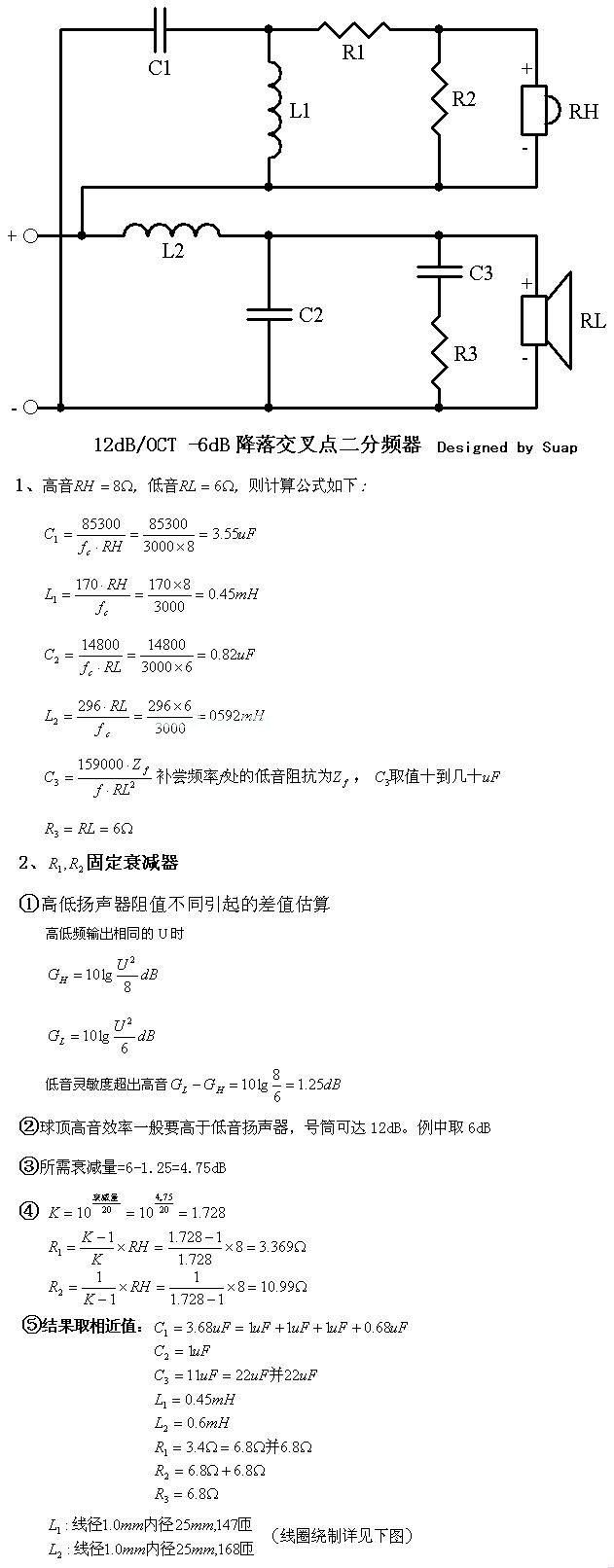

17、分频器。种类很多，常见有二分频、三分频，不同的分频方式在接线相位上有所区别。这里介绍一下本例所用的高、低声要反相连接的二分频器是如何实现的。做分频器的难点是电感线圈的绕制，其实我们可以通过一张表格来轻松搞定线圈的绕制问题（见下两图）。12dB/oct、-6dB降落交叉是可以做到在分频点处功率曲线平滑过渡。图一是公式及计算过程，高音阻值8欧，低音阻值6欧，分频点3000Hz；5 寸单元放音上6000Hz应该没问题，而球顶高音低频截止大多可以到1000Hz，各留一个倍频程，3000Hz差不多了。C3是补偿电容，可是很难找到关于杂牌扬声器的频率阻抗特性曲线，所以C3的计算也就无从谈起；这个电容的取值在几十uF之间。这里取11uF。

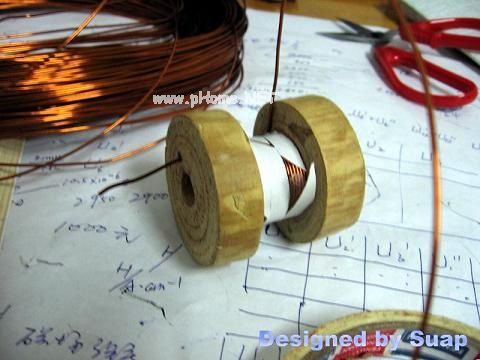

    工具可以自己造的。按上图的骨架做一个。在农村的话找一截木头，直径粗一点，先把一头截平，锯一个1~2cm厚的圆饼，再往里量2cm-2.5cm锯一圈，估计锯深度，中心留出所需的2.5cm的直径，然后用刀削掉除中心外的多余部分，再往里量1~2cm锯断，用砂纸打磨光滑，中心钻孔用长螺钉固定（实在没有的话，从自行车踏脚板上拆一根吧^-^）。

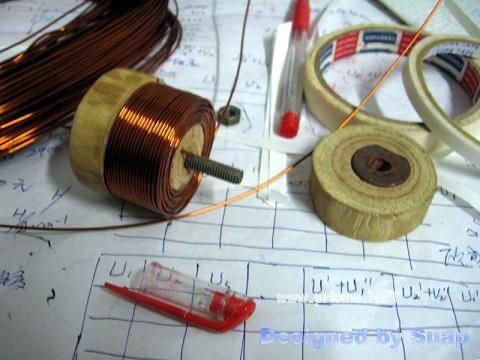

图三骨架上有定位的梢，还有一个孔，电感接线从此穿出（偿试嵌在边上绕，不好玩）。

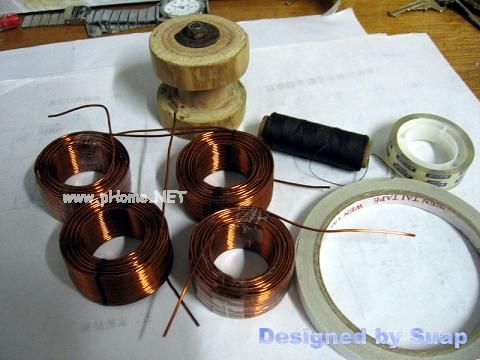

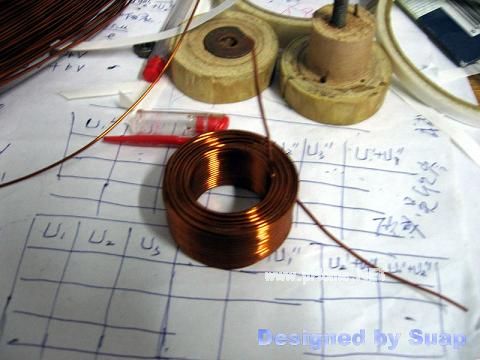

19、绕好组装。用棉线绑过，慢。

    找一块合适的三层板子，摆好位置，量出大小，试试能不能装进箱；要是板子做好后发现比扬声器低音开孔尺寸大，这下一点也不好玩了！或者由于板子的尺寸原因只能以某个特定方向装入箱子里面都是遗憾！电容CJ10/1uF/160V，4只；MKP/0.68uF/250V，1只；水泥电阻6.8欧，5W，5 只，普通电解22uF/63V，2只，串联；两只电感线圈相互垂直安装且远离。搭架焊接。

    分频板用自攻螺丝固定，板上计算好位置，预打螺孔。分频板也可用PCB板。面板上低音没有挖槽，以后换扬声器方便。开了槽，就只能装象槽大小一样的扬声器了，没有的话，扬声器边缘宽、窄就无所谓——不超出面板，开孔对上就行。目前所用低音单元30W，我觉得这个箱子低音能上50W，所以就不开槽了，万一单元坏了，再换。功率小，可能易坏。

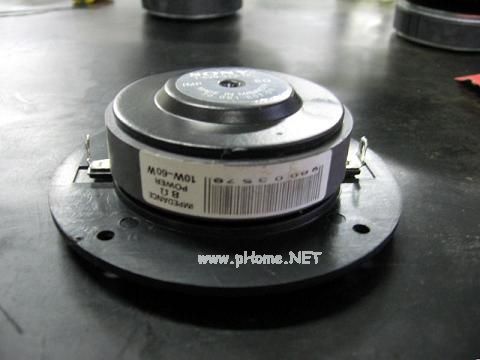

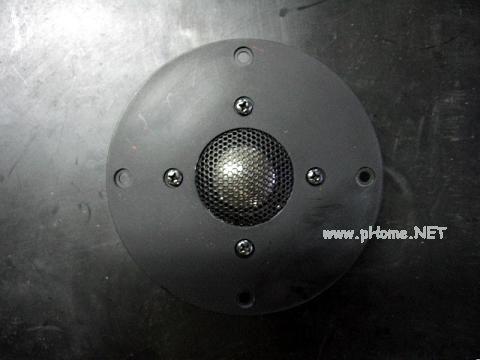

20、高音扬声器。背面写在马来西亚制造，估计是假的。

21、低音扬声器。挑选杂牌扬声器，只能评感觉。主要还是看其外观、及外观上看得见的用料。这个低音是因为导磁板相对来说中间的相对厚，底面的边缘要薄一些，好象有日本人想方设法省料的样子，就选中它了，35元。用后觉得还值。背面也写着马来西亚造，SONY的，不过这两个扬声器单元，我都当它是"假货"来买的——仿造用料也不是那么差、价钱也不高的话，偿试一下也可以——加上当时只找到一种南鲸的低音，6寸，便宜出奇，18元，店主说它好，可是导磁片很薄……就用假货好了，要是坏了，准备邮购南鲸的，箱子本来就是参照南鲸5寸单元推荐容积做的。 本文出自家电维修网: http://www.bjjdwx.com/wz/2008-11-30/972.html欢迎转载，转载请保留链接。
