负氧离子空气清新器的制作

    这个负氧离子空气清新器能在室内空气污浊或有害气体达到一定浓度时，自动产生负氧离子，保持空气清新。

工作原理

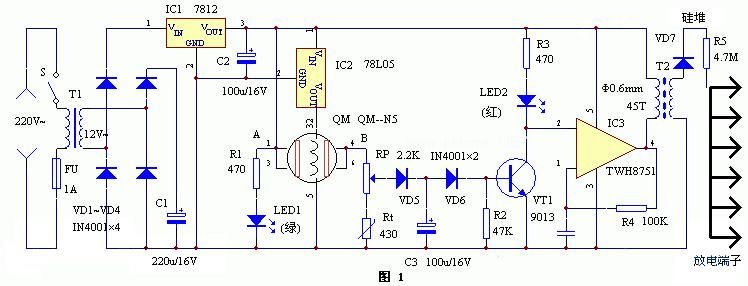

　　 电路见图1。电路分为两部分，以QM－N5为中心元件的电路组成空气检测开关电路，它可以检测可燃气体。当室内的有害气体达到一定浓度时，由于B点电位升高使VT1饱和导通，起到了检测开关的作用。Rt为负温度系数热敏电阻，用来补偿QM－N5由于温度变化引起的偏差。以TWH8751为中心器件的电路组成负氧离子发生器，其振荡频率约为1KHz，在T2次级可得到5kV左右的高压。放电端采用开放式，大大提高了负氧离子的浓度，减小了臭氧的浓度，使到达外面的负氧离子增加，TWH8751的②脚即同相输入端为高电位时，振荡器停振，在正常室内环境下，A、B之间电阻很大，B点电位很低，VT1截止，TWH8751的 ②脚为高电位，振荡器不工作，没有负离子产生；当室内的有害气体浓度超过了RP设定的临界值，VT1饱和导通，TWH8751的②脚呈低电位，振荡器起振，产生负氧离子。在一定程度上负离子可以消除室内的烟雾，达到清新空气利于身体健康的目的。

元器件选择与制作

　　T2用14吋行输出变压器改制，其高压包不动，将低压绕组线圈全部拆除，用Φ＝0.6mm漆包线重绕45匝。其它元器件无特殊要求。放电端子用大头针做成，在长170mm、宽40mm的敷铜板上钻三排眼，每排16个，均为Φ＝1mm。将大头针一一插入孔中并焊牢，要使焊点圆滑，不能有毛刺。挑选大头针时要注意长短一致，且尖头越尖越好。整机装入一个180×110×80（mm3）的ABS工程塑料盒中。使用时，可调节RP旋钮以使整机有合适的灵敏度。将本装置放常抽烟的地方如茶几、写字台上，对于冬天室内生火的家庭，晚上可将它放在床头，保持睡眠时的空气清新。
