6P3P 推挽胆机制作

  变压器和机壳是自己做的。
  声音保真度很高，就是声音的韵味少点，可以通过更换电子管和耦合电容改变，变压器是我一贯的要求，只要做得更好（详细的可仔细看看图片）。

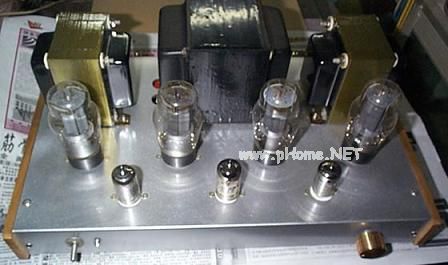

  机壳是用1.2毫米的电镀铁板制作的，两边是实木的副板。10毫米厚。
  电位器是鬼子的ALPS16型100K*2。退耦电容是47UF，安装在输入级和倒相级的最近位置。
  功放管子的阴极电阻是20W的水泥电阻。主要的电源滤波是600UF左右，没有用电子管整流，就是想把滤波电容用大点，对机子的信躁比有好处。也容易处理。

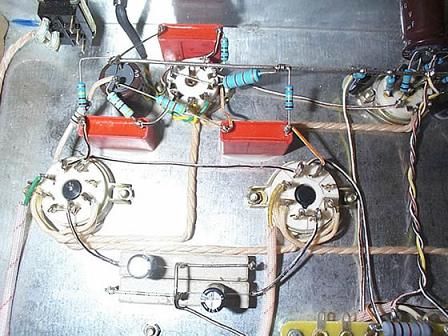

  信号耦合的电容是WIMA的电容，容量是0.47UF/250V，用胶水贴在机壳上。

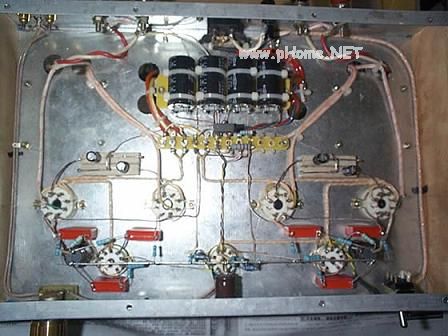

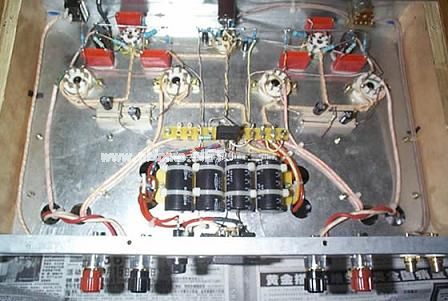

  机子内部的布线是用的特富龙，是银包铜的,有信号线也有单支的。主要是这个线使用非常方便，不怕高温，做胆机最合适。本来他的性能也非常不错，是表面包银的。
  电子管的灯丝是用0.7毫米的漆包线郊合布线，漆包线的外面用绝缘套管套上。灯丝线的强度很好，整形方便。容易布线美..............

  电阻全是金属膜，功放管的阴极电阻是水泥的，功放管工作在自给偏压状态。

    输出变压器初级线圈是多少匝的？这个是根据计算得到的，其中要考虑到变压器的频率响应，电感量，输出功率，铁心的尺寸和品质等等。这个要看实际的情况来决定。
    另外，管子工作在不同的电压和电流时他的输出阻抗是不定的，现在这台机子工作在380v的电压下，电流是45MA，阴极的电压是32V(自给偏压)管子的功耗是16W。管子的输出阻抗是5K。
   电压变压器的参数是：铁心38*60，300V/350MA，灯丝是6.3V/3.5A(两组)。输出变压器是：铁心28.5*40，阻抗是5K/8欧姆。
   因为没有使用扼流圈。整机的工作电流是不到250MA的样子。我认为滤波电容用这个容量是适合的。一方面可以很好的处理电源的纹波。一方面容易得到干净的声音。

   灯丝的电压我一直都是使用6.3V的电压。电压低的时候管子的阴极发射电子理想。在检查一些波型的时候可以观察到不同。
   我一直对SRPP的电路不“感冒”。还是共阴放大的声音经典许多。“胆”味也可以充分的体现。
