摩托车用电瓶充电器制作
更多资料请到->
家电维修技术论坛
发表时间
11-29
编辑
:guohuiping
浏览量:
1529

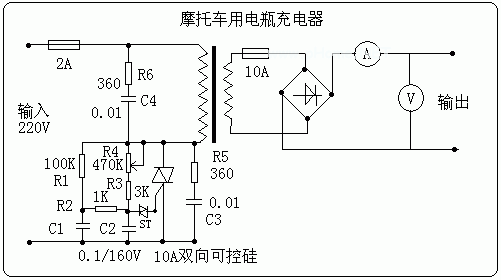

本充电器制作简单,工作稳定可靠,调节范围宽;不用大功率大电流可控硅,可对6V:24V任何电瓶充电,R6、C4使负载近似为阻性。R1:100K、R2:1K、R3:3K、R4:470K(可变)、R5:360欧姆、R6:360欧姆、C1:0.1uf /160V、C2:0.1uf /160V、C3:0.01uf /600V、C4:0.01uf /600V、ST:触发双向二极管、双向可控硅:10A/600V、变压器:100W左右220V/30V、整流桥:15A/100V、电流表:10A、电压表:50V。
本文出自家电维修网: http://www.bjjdwx.com/wz/2008-11-29/929.html欢迎转载,转载请保留链接。
