TDA2030A 功放电路

    TDA2030A 是德律风根生产的音频功放电路，采用V型5 脚单列直插式塑料封装结构。如图1所示，按引脚的形状引可分为H型和V型。该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。并具有内部保护电路。意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同，可以互换。

电路特点：

 1.外接元件非常少。
 2.输出功率大，Po=18W(RL=4Ω)。
 3.采用超小型封装（TO-220）,可提高组装密度。
4. 开机冲击极小。
 5.内含各种保护电路，因此工作安全可靠。主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。

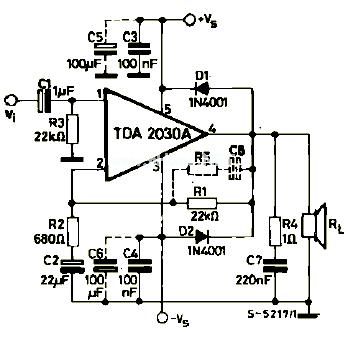

典型电路图及印制板图如下：
