LM4562高保真音频运放

   LM4562是美国国家半导体公司全新推出的超低失真、低噪声、高转换速率运算放大器系列中的一员，该系列完全针对高性能、高保真的应用。通过采用最尖端的工艺技术和最新的电路设计方法，LM4562音频运放可提供出色的音频信号放大功能。该运放拥有极低的电压噪声密度(2.7nV/Hz1/2)和THD+N(0.00003%)，以及极高的增益带宽积(55MHz)可轻松满足最苛刻的音频应用需求。为了确保能顺利驱动最难应对的负载，LM4562具有±20V/us的高转换速率和±30mA的电流输出能力。此外，输出级驱动2kΩ负载所需的电源电压不到1V，而驱动600Ω负载所需的电源电压不到1.4V，可使动态范围最大。
    LM4562的CMRR(120dB)、PSRR(120dB)、Vos(0.1mV)等指标也很突出，为放大器提供了优秀的直流特性。它还具备输出短路保护功能。
    LM4562的工作电压范围宽达±2.5～±17V。在这个范内，它的输入电路可保证极好共模与电源抑制比，同时维持低输入偏置电流。LM4562的单增益稳定。该音频运放在驱动容值高达100pF的复杂负载时仍能获得卓越的交流特性。

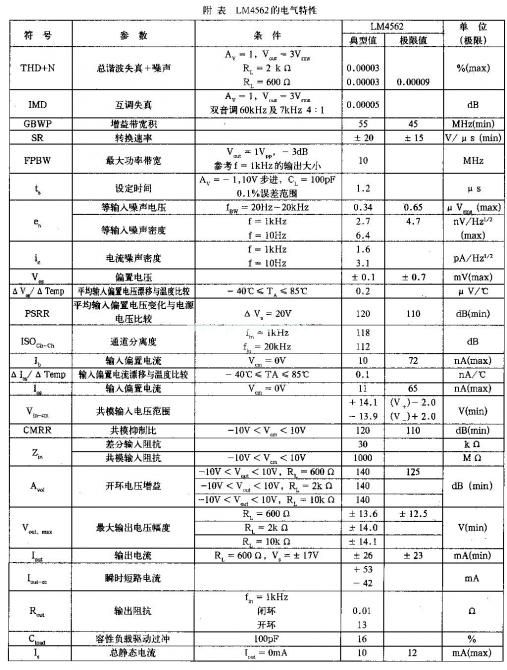

   LM4562共有8个引脚，如图1所示。其封装形式为SOIC、Plastic DIP、TO-99金属封装，如图2 所示。附表为LM4562的电气特性。测试条件为Vs=±15V、RL=2kΩ、Rsource=10kΩ、fin=1kHz，除非特别说明，TA=25℃。典型值在25℃下确定，代表参数的标准。在测试条件范围内，美国国家半导体公司保证性能指标。PSRR由此测得：在±5V和±15V两个电压下测得Vos，PSRR=|20log(△Vos/△Vs)|。

 LM4562可广泛应用于高品质音频放大、高保真前置放大器、高保真多媒体、高品质唱头前置放大器、高性能专业音频、高保真均衡与分频网络、高性能线路驱动器、高性能线路接收器、高保真有源滤波器等。图3～ 图8为LM4562的一些典型应用。
.

 图3 平衡-单端转换器

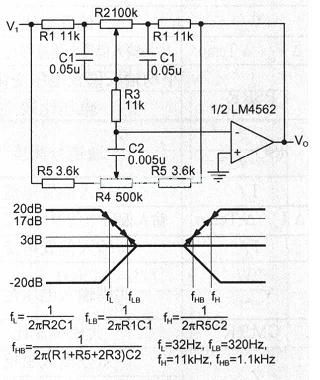

图4 音调控制

图5 RIAA前置放大器

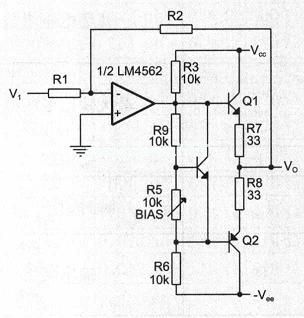

图6 线路驱动器

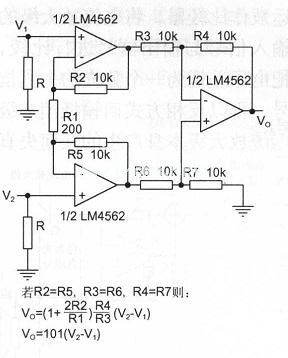

图7 平衡输入话筒放大器

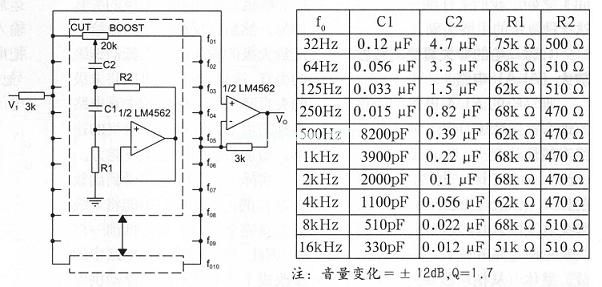

图8 10波段图示均衡器
